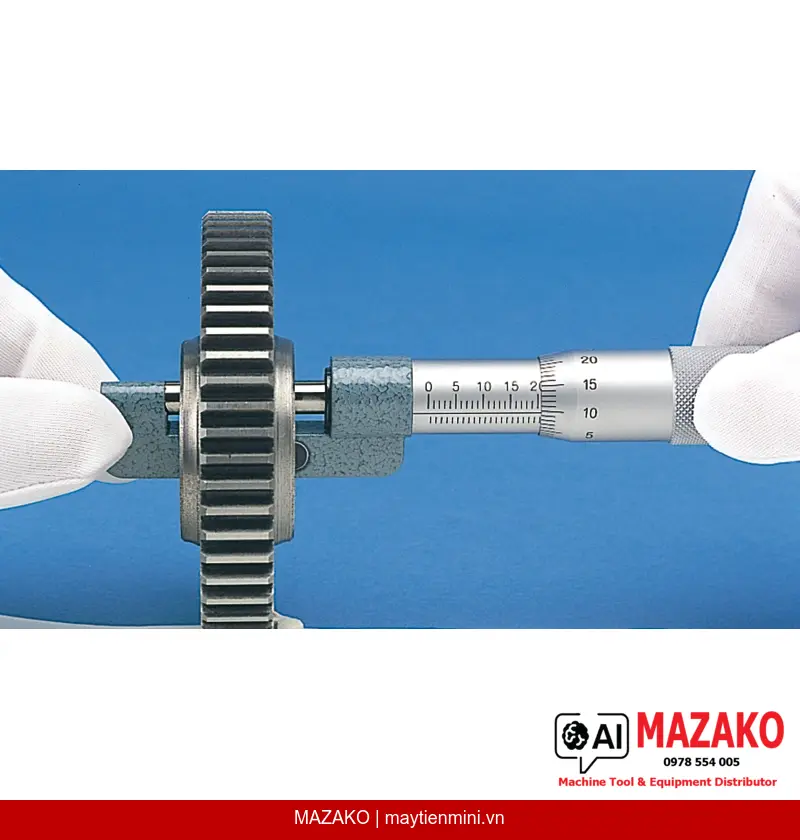

Panme Đo Độ Dày Moayơ Mitutoyo 147-303 (CSM-75, 50-75mm)
Panme cơ khí Mitutoyo 147-303 chuyên đo độ dày moayơ và chiều rộng vai bên trong lỗ. Phạm vi đo 50–75 mm, độ chia 0,01 mm, trang bị chốt cóc đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme Mitutoyo 147-303 (model CSM-75) là dòng panme cơ khí chuyên dụng, được thiết kế để đo độ dày moayơ và chiều rộng vai bên trong lỗ — ứng dụng đặc thù mà thước cặp hay panme thông thường không thể tiếp cận được. Phạm vi đo 50–75 mm với độ chia 0,01 mm đáp ứng yêu cầu kiểm tra kích thước trong sản xuất cơ khí chính xác.
Chốt Cóc Kiểm Soát Lực Đo
Trang bị ratchet stop giúp kiểm soát lực đo ổn định trong khoảng 5–10 N, đảm bảo kết quả đo có độ lặp lại cao giữa các lần đo và giữa các người đo khác nhau.
Mặt Đo Carbide Độ Bền Cao
Mặt đo được trang bị mũi carbide mài hoàn thiện micro-lap, chịu mài mòn tốt, duy trì độ phẳng mặt đo theo thời gian sử dụng lâu dài trong môi trường sản xuất.
Độ Chính Xác Metrological Cao
Sai số cho phép lớn nhất E MPE ±2 µm, biến động theo chiều dài V MPE chỉ 3 µm — đáp ứng tiêu chuẩn kiểm tra chất lượng nghiêm ngặt của ngành cơ khí chính xác.
Hoàn Thiện Bề Mặt Chống Chói
Núm xoay và thân thước được hoàn thiện satin chrome, đường kính núm xoay ø18 mm, giúp đọc vạch chia dễ dàng trong điều kiện ánh sáng nhà xưởng, giảm mỏi mắt khi sử dụng liên tục.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme 147-303 phù hợp cho các bộ phận QC/QA kiểm tra kích thước moayơ bánh răng, bạc đỡ, và các chi tiết trục có vai bên trong lỗ. Đầu đo trục ø6,35 mm với bước ren 0,5 mm cho phép tiếp cận vào không gian hẹp bên trong lỗ một cách thuận tiện, chính xác.
Bộ Phụ Kiện Đi Kèm
Sản phẩm được giao kèm hộp đựng chuyên dụng, cờ lê điều chỉnh và cữ mẫu thiết lập (setting standard) — đủ điều kiện để hiệu chỉnh và đưa vào sử dụng ngay tại xưởng mà không cần mua thêm phụ kiện.
Tại Sao Chọn Mitutoyo 147-303?
Mitutoyo là thương hiệu thiết bị đo lường hàng đầu thế giới từ Nhật Bản. Model CSM-75 thuộc dòng panme chuyên dụng, được hiệu chuẩn và kiểm tra nghiêm ngặt theo tiêu chuẩn nhà máy, phù hợp với yêu cầu truy xuất nguồn gốc đo lường trong hệ thống quản lý chất lượng ISO.
- Phạm vi đo 50–75 mm, độ chia 0,01 mm
- Sai số cho phép E MPE: ±2 µm
- Mặt đo carbide mài micro-lap, độ bền cao
- Chốt cóc kiểm soát lực đo 5–10 N, đảm bảo độ lặp lại
- Đầu đo trục ø6,35 mm tiếp cận bên trong lỗ
- Bộ hoàn chỉnh: hộp, cờ lê, cữ mẫu thiết lập
- Khối lượng nhẹ 170 g, thuận tiện thao tác tay
Báo Giá Panme Mitutoyo 147-303
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | CSM-75 |
| Mã sản phẩm | 147-303 |
| Kiểu hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 50–75 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép E MPE | ±2 µm |
| Biến động theo chiều dài V MPE | 3 µm |
| Mặt đo | Carbide, mài micro-lap |
| Đầu đo / Trục đo | ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Satin chrome, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, cữ mẫu thiết lập |
| Khối lượng | 170 g |
Câu hỏi thường gặp
Panme Mitutoyo 147-303 dùng để đo loại kích thước nào?
Panme 147-303 được thiết kế chuyên biệt để đo độ dày moayơ và chiều rộng vai bên trong lỗ — các kích thước mà panme ngoài thông thường không thể tiếp cận. Đầu đo trục ø6,35 mm giúp luồn vào không gian hẹp bên trong lỗ một cách thuận tiện.
Độ chính xác của panme 147-303 có đáp ứng yêu cầu QC không?
Sai số cho phép lớn nhất E MPE là ±2 µm và biến động theo chiều dài V MPE chỉ 3 µm. Đây là mức độ chính xác phù hợp với hầu hết yêu cầu kiểm tra kích thước trong sản xuất cơ khí chính xác và đáp ứng tiêu chuẩn truy xuất đo lường theo ISO.
Chốt cóc (ratchet stop) trên panme này có tác dụng gì?
Chốt cóc kiểm soát lực đo ổn định trong khoảng 5–10 N, ngăn người dùng vặn quá lực gây sai số. Nhờ đó, kết quả đo có độ lặp lại cao dù thao tác bởi nhiều người dùng khác nhau — yếu tố quan trọng trong môi trường kiểm soát chất lượng sản xuất.
Panme 147-303 có đi kèm cữ mẫu thiết lập không?
Có. Sản phẩm được giao bao gồm hộp đựng chuyên dụng, cờ lê điều chỉnh và cữ mẫu thiết lập (setting standard). Bộ phụ kiện đầy đủ này cho phép hiệu chỉnh và đưa panme vào sử dụng ngay tại xưởng mà không cần mua thêm.
Mua panme Mitutoyo 147-303 tại MAZAKO được hỗ trợ gì?
MAZAKO cung cấp tư vấn kỹ thuật miễn phí, giúp xác nhận model phù hợp với yêu cầu đo thực tế của khách hàng. Sản phẩm chính hãng Mitutoyo, có hóa đơn VAT, hỗ trợ dịch vụ hiệu chuẩn và bảo hành theo quy định nhà sản xuất.
