Panme Đo Dao Cắt 3 Lưỡi V-Anvil Mitutoyo 114-161
Panme đo ngoài V-Anvil Mitutoyo 114-161, phạm vi đo 1–15 mm, độ chia 0,01 mm, đo đường kính ngoài dao cắt 3 và 5 lưỡi như mũi ta-rô, mũi doa, dao phay ngón.
Mô tả sản phẩm
Panme Đo Dao Cắt 3 Lưỡi V-Anvil Mitutoyo 114-161 là giải pháp đo lường chuyên dụng cho các dụng cụ cắt gọt có 3 hoặc 5 lưỡi như mũi ta-rô, mũi doa và dao phay ngón. Với cơ cấu đe dạng lăng trụ góc 60°/108°, sản phẩm cho phép đo chính xác đường kính ngoài trong môi trường kiểm soát chất lượng công nghiệp.
Đe V-Anvil chuyên dụng
Góc lăng trụ 60°/108° tối ưu cho dụng cụ cắt 3 và 5 lưỡi, đảm bảo tiếp xúc đúng tâm và kết quả đo ổn định.
Phạm vi đo linh hoạt
Phạm vi đo 1–15 mm đáp ứng đa dạng kích thước dao cắt thông dụng trong sản xuất cơ khí chính xác.
Độ chính xác cao
Sai số cho phép tối đa MPE ±4 µm, độ chia 0,01 mm đảm bảo kiểm tra dụng cụ cắt đạt tiêu chuẩn chất lượng nghiêm ngặt.
Thiết kế tiện dụng
Núm xoay và thân thước hoàn thiện chrome mờ, đường kính núm xoay 18 mm, tích hợp khóa trục đo để cố định giá trị đo dễ dàng.
Ứng dụng đo lường dụng cụ cắt gọt
Panme 114-161 được thiết kế đặc biệt để đo đường kính ngoài của các dụng cụ cắt gọt có 3 hoặc 5 lưỡi, bao gồm mũi ta-rô, mũi doa và dao phay ngón. Nhờ cơ cấu đe V-Anvil không có rãnh tâm, thiết bị đảm bảo tiếp xúc đồng đều trên các lưỡi cắt, cho kết quả đo nhất quán và đáng tin cậy.
Chuẩn mực Mitutoyo trong đo lường công nghiệp
Là sản phẩm thuộc dòng panme chuyên dụng của Mitutoyo — thương hiệu đo lường hàng đầu Nhật Bản — model 114-161 được sản xuất theo tiêu chuẩn kiểm định nghiêm ngặt. Bộ chuẩn đi kèm 167-327 (ø5 mm) cho phép hiệu chuẩn nhanh chóng ngay tại xưởng sản xuất.
Bộ phụ kiện đi kèm đầy đủ

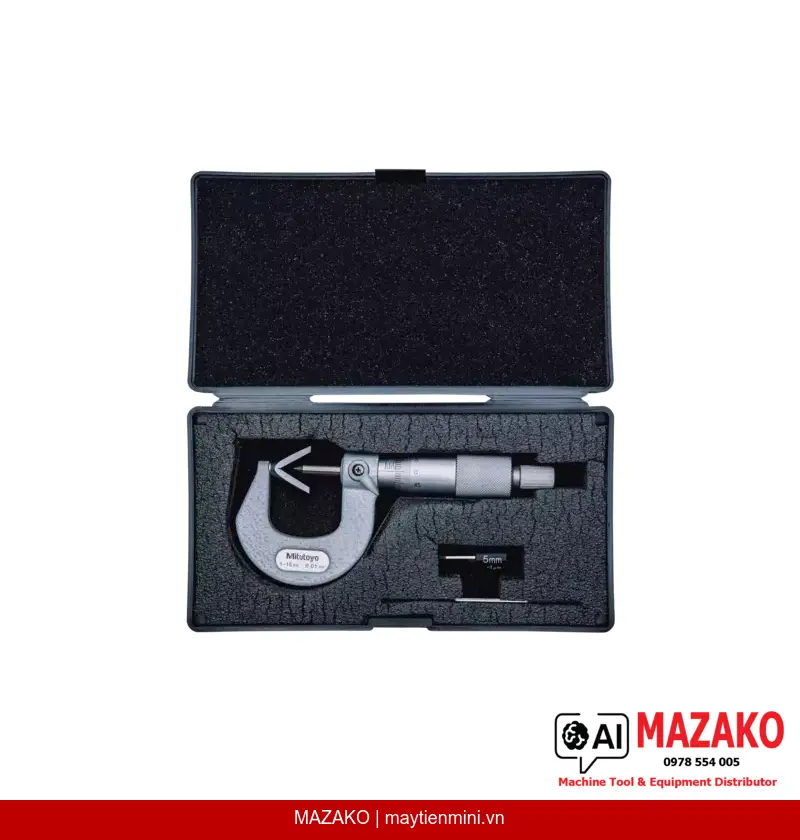

Sản phẩm được cung cấp bao gồm hộp đựng, cờ-lê điều chỉnh và chuẩn hiệu chuẩn 167-327 ø5 mm, sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
- Đo đường kính ngoài dao cắt 3 lưỡi và 5 lưỡi chính xác
- Góc lăng trụ đe 60°/108° phù hợp đa dạng dụng cụ cắt
- Phạm vi đo 1–15 mm, độ chia 0,01 mm
- Sai số MPE ±4 µm đáp ứng yêu cầu QC/QA khắt khe
- Khóa trục đo tiện lợi khi ghi nhận giá trị
- Bề mặt chrome mờ chống chói, dễ đọc giá trị
- Đi kèm chuẩn hiệu chuẩn, hộp và cờ-lê
Tư vấn & Báo giá Panme Mitutoyo 114-161
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 1–15 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±4 µm |
| Đe (Anvil) | Không có rãnh tâm |
| Mặt đo | Góc lăng trụ 60°/108° |
| Trục đo (Spindle) | Có khóa trục, ø6,35 mm, bước ren 0,75 mm |
| Vạch chia | Núm xoay và thân thước hoàn thiện chrome mờ, ø18 mm |
| Lực đo | 5–10 N |
| Chuẩn hiệu chuẩn | 167-327, ø5 mm |
| Phụ kiện đi kèm | Hộp đựng, cờ-lê, chuẩn hiệu chuẩn |
| Khối lượng | 120 g |
Câu hỏi thường gặp
Panme Mitutoyo 114-161 dùng để đo loại dụng cụ cắt nào?
Panme 114-161 được thiết kế để đo đường kính ngoài của các dụng cụ cắt gọt có 3 hoặc 5 lưỡi, bao gồm mũi ta-rô, mũi doa và dao phay ngón. Cơ cấu đe V-Anvil góc 60°/108° đảm bảo tiếp xúc đúng tâm trên các lưỡi cắt, cho kết quả đo chính xác và lặp lại tốt.
Sự khác biệt giữa đe có rãnh tâm và đe không có rãnh tâm là gì?
Đe không có rãnh tâm (như trên model 114-161) dùng để đo đường kính ngoài của dụng cụ cắt 3 hoặc 5 lưỡi. Đe có rãnh tâm được dùng để đo đường kính vòng lăn của mũi ta-rô theo phương pháp đo dây đơn. Tùy mục đích sử dụng mà chọn loại đe phù hợp.
Làm thế nào để hiệu chuẩn panme 114-161 trước khi sử dụng?
Sản phẩm đi kèm chuẩn hiệu chuẩn 167-327 ø5 mm và cờ-lê điều chỉnh. Người dùng kẹp chuẩn giữa đầu đo và đe, kiểm tra giá trị hiển thị và dùng cờ-lê để điều chỉnh nếu cần. Thao tác đơn giản, có thể thực hiện ngay tại xưởng mà không cần gửi đi hiệu chuẩn ngoài.
Phạm vi đo 1–15 mm có đủ cho các ứng dụng phổ biến không?
Phạm vi đo 1–15 mm phù hợp với phần lớn mũi ta-rô, mũi doa và dao phay ngón cỡ nhỏ và trung bình thông dụng trong sản xuất cơ khí chính xác. Nếu cần đo dụng cụ có đường kính lớn hơn, Mitutoyo cung cấp các model khác trong dòng V-Anvil với phạm vi đo rộng hơn.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 114-161 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo chính hãng tại Việt Nam, cung cấp đầy đủ chứng từ xuất xứ và hỗ trợ kỹ thuật sau bán hàng. Khách hàng có thể liên hệ MAZAKO để được tư vấn về dịch vụ hiệu chuẩn định kỳ và bảo hành sản phẩm theo tiêu chuẩn nhà sản xuất.
