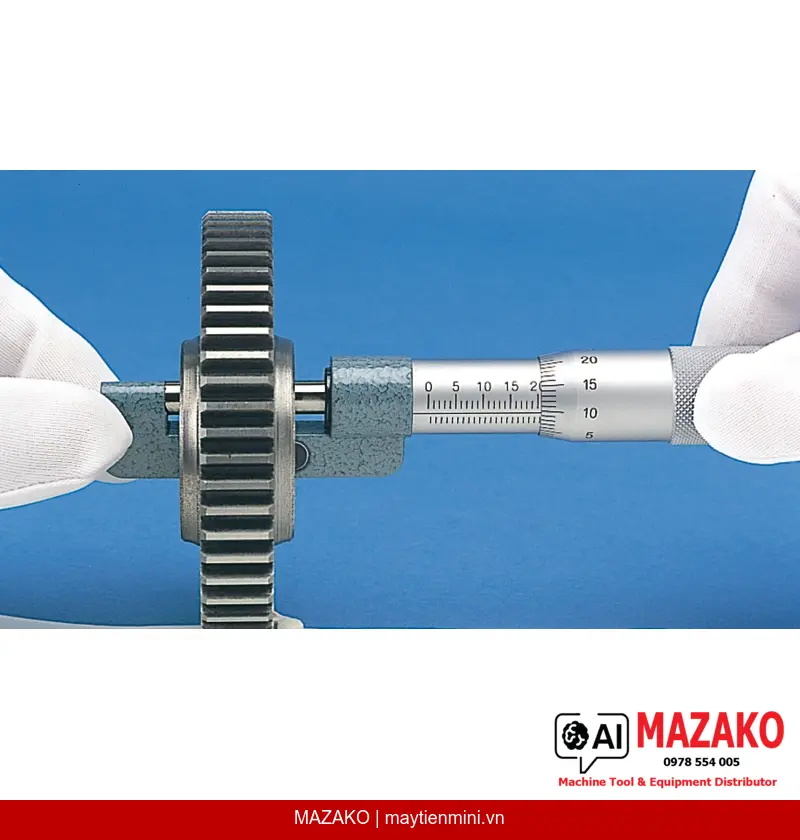

Panme Đo Bậc/Vai Trong Lỗ Mitutoyo 147-352 (1–2 inch)
Panme cơ khí Mitutoyo 147-352 chuyên đo độ dày bậc và chiều rộng vai bên trong lỗ. Phạm vi đo 1–2 inch, độ chia 0,001 inch, trang bị chốt ratchet đảm bảo độ lặp lại cao.
Mô tả sản phẩm
Panme đo bậc/vai trong lỗ Mitutoyo 147-352 là dòng panme cơ khí chuyên dụng, được thiết kế để đo độ dày bậc (hub thickness) và chiều rộng vai (shoulder width) nằm sâu bên trong lỗ — ứng dụng mà các dòng panme thông thường không thể tiếp cận. Với phạm vi đo 1–2 inch và độ chia 0,001 inch, thiết bị đáp ứng yêu cầu kiểm tra chất lượng chi tiết cơ khí chính xác trong môi trường sản xuất công nghiệp.
Chốt Ratchet Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo ổn định trong khoảng 5–10 N, loại bỏ sai số do thao tác viên, đảm bảo kết quả đo nhất quán giữa các lần đo.
Đầu Đo Carbide Mài Siêu Tinh
Mặt đo được làm từ hợp kim carbide với bề mặt micro-lap finish, chống mài mòn vượt trội và duy trì độ chính xác lâu dài trong điều kiện sản xuất liên tục.
Thiết Kế Tiếp Cận Sâu Trong Lỗ
Đầu đo và thân thước được tối ưu hóa để tiếp cận bậc và vai nằm sâu bên trong các chi tiết lỗ — giải pháp đo lường không thể thay thế cho chi tiết trục, bánh răng và vòng bi.
Vạch Chia Dễ Đọc, Bề Mặt Mờ
Núm xoay và thân thước hoàn thiện bằng satin chrome mờ, đường kính núm xoay ø18 mm, hạn chế phản xạ ánh sáng và giảm mỏi mắt khi đọc kết quả.
Ứng Dụng Trong Sản Xuất Công Nghiệp
Panme Mitutoyo 147-352 được ứng dụng phổ biến trong kiểm tra kích thước bậc trục, độ dày vai vòng bi, kiểm soát dung sai lắp ghép trong ngành cơ khí chế tạo, ô tô, và thiết bị công nghiệp nặng. Thiết bị phù hợp sử dụng tại trạm QC trên chuyền sản xuất lẫn phòng đo lường trung tâm.
Độ Chính Xác Theo Tiêu Chuẩn Mitutoyo
Sai số cho phép lớn nhất (MPE) ±0,0001 inch, biến thiên chiều dài V MPE 0,00012 inch. Các thông số này tuân thủ tiêu chuẩn đo lường quốc tế, đảm bảo kết quả đo có thể truy xuất và hiệu chuẩn đầy đủ.
Bộ Đi Kèm Hoàn Chỉnh
Thiết bị được cung cấp kèm hộp bảo quản, cờ lê hiệu chỉnh và chuẩn thiết lập (setting standard), sẵn sàng đưa vào sử dụng ngay sau khi mở hộp — tiết kiệm thời gian thiết lập ban đầu cho bộ phận kỹ thuật.
- Panme cơ khí chuyên đo bậc và vai bên trong lỗ
- Phạm vi đo 1–2 inch, độ chia 0,001 inch
- Sai số MPE ±0,0001 inch theo tiêu chuẩn Mitutoyo
- Mặt đo carbide micro-lap, chống mài mòn cao
- Chốt ratchet kiểm soát lực đo 5–10 N ổn định
- Đầu đo ø6,35 mm, bước ren trục 0,5 mm
- Bộ sản phẩm đầy đủ: hộp, cờ lê, chuẩn thiết lập
Mua Panme Mitutoyo 147-352 Chính Hãng Tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia (Graduations) | 0,001 inch |
| Sai số cho phép lớn nhất MPE | ±0,0001 inch |
| Biến thiên chiều dài V MPE | 0,00012 inch |
| Mặt đo | Carbide-tipped, micro-lap finish |
| Đầu đo / Trục đo (Spindle) | ø6,35 mm, bước ren 0,5 mm |
| Vạch chia / Núm xoay | Satin chrome mờ, ø18 mm |
| Lực đo | 5–10 N |
| Khối lượng | 150 g |
| Bộ đi kèm | Hộp bảo quản, cờ lê, chuẩn thiết lập (setting standard) |
Câu hỏi thường gặp
Panme Mitutoyo 147-352 dùng để đo gì?
Đây là panme cơ khí chuyên dụng để đo độ dày bậc (hub thickness) và chiều rộng vai (shoulder width) nằm sâu bên trong lỗ. Thiết kế đặc biệt cho phép tiếp cận các bề mặt mà panme thông thường không thể đo được, phù hợp cho chi tiết trục, vòng bi và bánh răng.
Độ chính xác của Mitutoyo 147-352 là bao nhiêu?
Thiết bị có sai số cho phép lớn nhất (MPE) là ±0,0001 inch và biến thiên chiều dài V MPE là 0,00012 inch. Đây là mức độ chính xác tiêu chuẩn công nghiệp cho panme đo bậc, đáp ứng yêu cầu kiểm tra dung sai chặt chẽ trong sản xuất cơ khí chính xác.
Chốt ratchet trên panme 147-352 có tác dụng gì?
Cơ cấu ratchet stop kiểm soát lực đo ổn định trong khoảng 5–10 N cho mỗi lần đo. Điều này đảm bảo độ lặp lại (repeatability) cao, loại bỏ sai số do cảm giác tay khác nhau giữa các kiểm tra viên, đặc biệt quan trọng trong môi trường QC nhiều ca sản xuất.
Trong hộp Mitutoyo 147-352 gồm những gì?
Bộ sản phẩm bao gồm panme, hộp bảo quản chuyên dụng, cờ lê hiệu chỉnh (spanner) và chuẩn thiết lập (setting standard). Bộ phụ kiện đầy đủ giúp thiết bị sẵn sàng sử dụng và hiệu chuẩn ngay sau khi nhận hàng, không cần mua thêm phụ kiện riêng.
Mặt đo carbide của panme 147-352 có ưu điểm gì so với mặt đo thép thông thường?
Mặt đo bằng hợp kim carbide có độ cứng cao hơn nhiều so với thép thường, giúp chống mài mòn vượt trội trong điều kiện đo lặp lại liên tục. Bề mặt micro-lap finish đảm bảo độ phẳng và độ nhẵn chuẩn, duy trì độ chính xác đo lường ổn định trong suốt vòng đời thiết bị.
