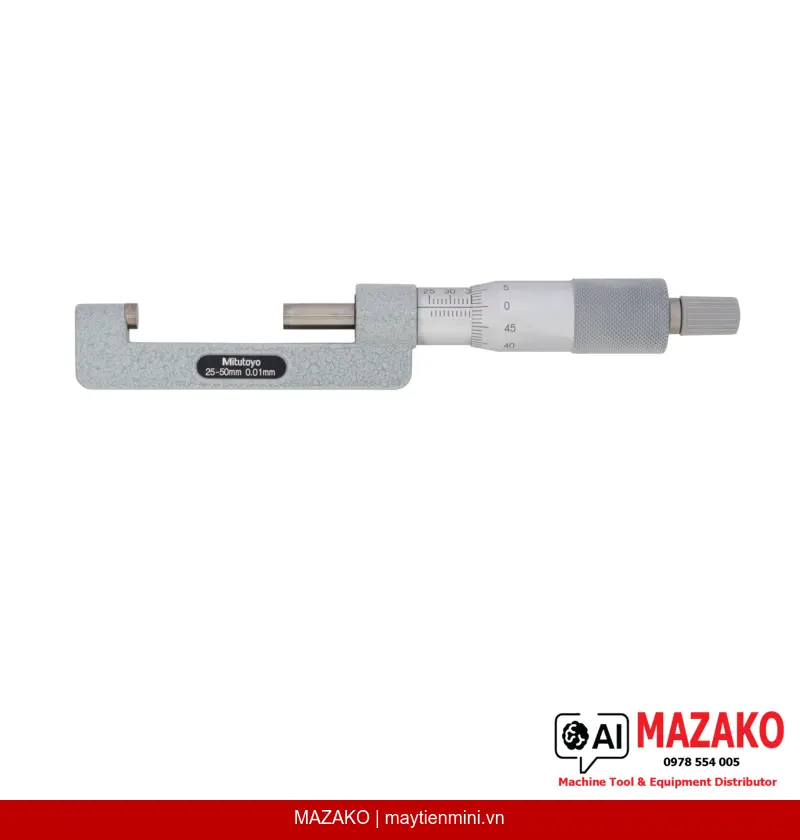

Panme Đo Bậc Trong Lỗ Mitutoyo 147-302 (CSM-50) 25-50mm
Panme cơ khí Mitutoyo 147-302 (CSM-50) đo độ dày bậc và vai trong lỗ, phạm vi đo 25–50mm, độ chia 0,01mm, chốt cóc đảm bảo độ lặp lại đo lường.
Mô tả sản phẩm
Panme đo bậc trong lỗ Mitutoyo 147-302 (model CSM-50) là dụng cụ đo cơ khí chuyên dụng, được thiết kế để đo độ dày bậc (hub thickness) và chiều rộng vai (shoulder width) bên trong lỗ một cách chính xác. Với phạm vi đo 25–50mm và độ chia 0,01mm, sản phẩm đáp ứng yêu cầu kiểm tra chất lượng trong môi trường sản xuất công nghiệp chuyên nghiệp.
Chốt cóc đảm bảo độ lặp lại
Cơ cấu ratchet stop tích hợp kiểm soát lực đo trong khoảng 5–10 N, loại bỏ sai số do người dùng và đảm bảo kết quả đo nhất quán giữa các lần đo.
Đầu đo carbide micro-lap
Mặt đo được gắn mũi carbide và gia công hoàn thiện micro-lap, tăng độ bền chịu mài mòn và duy trì độ phẳng bề mặt tiếp xúc lâu dài.
Đầu đo nhỏ gọn ø6,35mm
Trục đo đường kính ø6,35mm với bước ren 0,5mm cho phép tiếp cận đo trong các lỗ hẹp, phù hợp đo bậc và vai trong chi tiết cơ khí phức tạp.
Hoàn thiện satin chrome
Núm xoay và thân thước có bề mặt satin chrome đường kính ø18mm, giảm phản xạ ánh sáng, đọc vạch chia dễ dàng hơn trong điều kiện chiếu sáng nhà xưởng.
Ứng dụng trong kiểm tra chất lượng công nghiệp

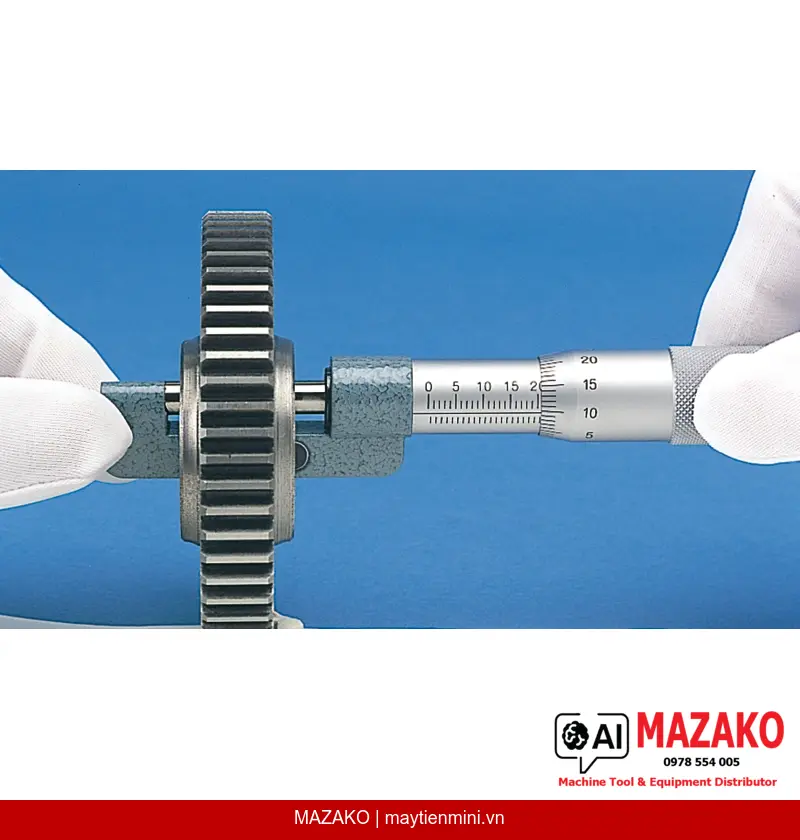

Panme 147-302 được sử dụng phổ biến trong các bộ phận QC/QA để kiểm tra kích thước bậc và vai trong lỗ của các chi tiết trục, bánh răng, bạc lót và các linh kiện cơ khí chính xác. Sai số cho phép MPE ±2µm và biến động chiều dài V MPE 3µm đáp ứng tiêu chuẩn kiểm tra nghiêm ngặt trong ngành gia công chính xác.
Phụ kiện đi kèm tiêu chuẩn
Sản phẩm được cung cấp đầy đủ hộp đựng, cờ lê chuyên dụng và chuẩn hiệu chỉnh (setting standard), sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
Độ chính xác Mitutoyo — Tiêu chuẩn đo lường toàn cầu
Mitutoyo là thương hiệu đo lường hàng đầu thế giới, tuân thủ tiêu chuẩn JIS và ISO. Panme 147-302 được hiệu chỉnh và kiểm định tại nhà máy, đảm bảo truy xuất nguồn gốc đo lường (metrological traceability) đáp ứng yêu cầu hệ thống quản lý chất lượng ISO 9001.
- Phạm vi đo 25–50mm, độ chia 0,01mm
- Sai số cho phép MPE: ±2µm
- Đầu đo carbide micro-lap, độ bền cao
- Chốt cóc kiểm soát lực đo, đảm bảo độ lặp lại
- Trục đo ø6,35mm phù hợp đo trong lỗ hẹp
- Bộ đầy đủ: hộp, cờ lê, chuẩn hiệu chỉnh
- Trọng lượng nhẹ 150g, thuận tiện sử dụng liên tục
Tư vấn & Báo giá Panme Mitutoyo 147-302
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 147-302 |
| Model | CSM-50 |
| Thương hiệu | Mitutoyo |
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 25–50 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép MPE | ±2 µm |
| Biến động chiều dài V MPE | 3 µm |
| Mặt đo | Carbide-tipped, micro-lap finish |
| Đầu đo / Trục đo | ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Satin chrome finish, ø18 mm |
| Lực đo | 5–10 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn hiệu chỉnh (setting standard) |
| Khối lượng | 150 g |
Câu hỏi thường gặp
Panme Mitutoyo 147-302 dùng để đo gì và khác gì panme thông thường?
Panme 147-302 (CSM-50) được thiết kế chuyên biệt để đo độ dày bậc và chiều rộng vai bên trong lỗ — ứng dụng mà panme đo ngoài thông thường không thể tiếp cận. Trục đo nhỏ ø6,35mm cho phép đưa vào trong lỗ để đo các bề mặt bậc nằm sâu bên trong chi tiết cơ khí.
Chốt cóc (ratchet stop) có vai trò gì trong độ chính xác đo lường?
Chốt cóc kiểm soát lực đo trong khoảng cố định 5–10 N, đảm bảo mỗi lần đo được thực hiện với cùng một lực tiếp xúc. Điều này loại bỏ sai số do thao tác của người dùng và đảm bảo độ lặp lại cao, đặc biệt quan trọng khi nhiều người dùng chung một thiết bị trong bộ phận QC.
Sai số MPE ±2µm có nghĩa là gì và phù hợp với yêu cầu sản xuất nào?
MPE (Maximum Permissible Error) ±2µm là sai số tối đa được phép theo tiêu chuẩn nhà sản xuất. Mức này phù hợp với kiểm tra chi tiết cơ khí chính xác trong ngành ô tô, cơ khí chính xác và sản xuất linh kiện. Đây là thông số cam kết từ nhà máy Mitutoyo, không phải giá trị đo thực tế có thể thay đổi.
Cần bảo dưỡng và hiệu chỉnh panme 147-302 như thế nào?
Panme đi kèm chuẩn hiệu chỉnh (setting standard) và cờ lê để kiểm tra và điều chỉnh điểm 0 định kỳ. Nên lau sạch mặt đo trước và sau khi sử dụng, bảo quản nơi khô ráo, tránh va đập. Hiệu chỉnh định kỳ theo quy trình ISO 9001 nên thực hiện ít nhất 1 lần/năm hoặc theo yêu cầu hệ thống quản lý chất lượng nhà máy.
MAZAKO có cung cấp chứng chỉ hiệu chuẩn (calibration certificate) cho sản phẩm này không?
MAZAKO cung cấp thiết bị Mitutoyo chính hãng kèm tài liệu xuất xứ từ nhà sản xuất. Nếu khách hàng cần chứng chỉ hiệu chuẩn có truy xuất nguồn gốc quốc gia (VILAS hoặc tương đương) để phục vụ hệ thống ISO, vui lòng liên hệ MAZAKO để được tư vấn dịch vụ hiệu chuẩn phù hợp.
