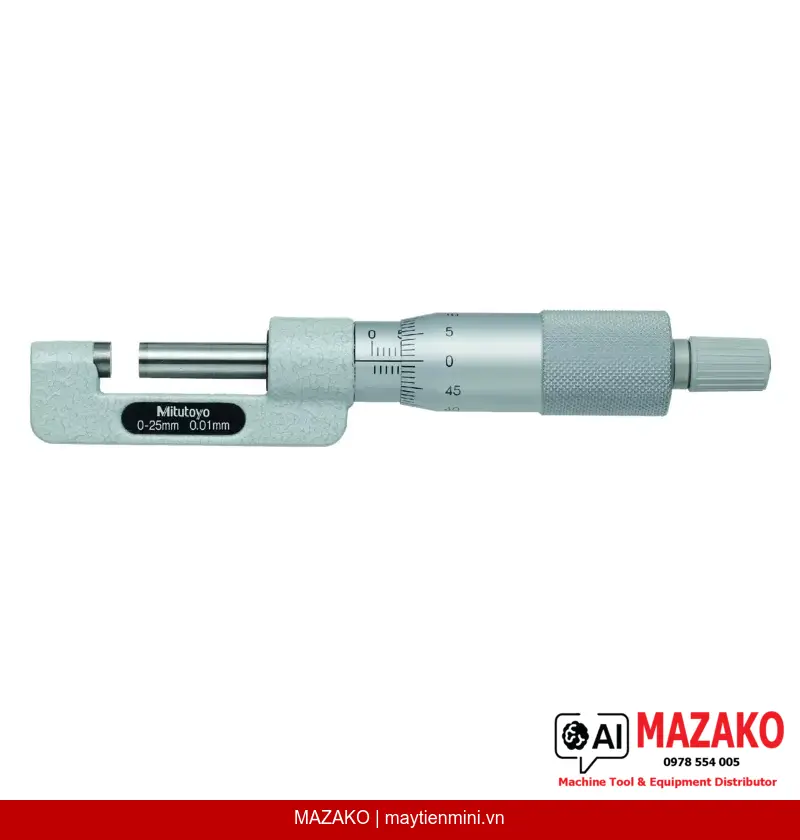

Panme Đo Bậc Trong Lỗ Mitutoyo 147-301 (CSM-25) | 0-25mm
Panme cơ khí Mitutoyo 147-301 (CSM-25) đo chiều dày bậc và vai trong lỗ, phạm vi 0-25mm, độ chia 0,01mm, đầu đo carbide, tích hợp ratchet stop đảm bảo độ lặp lại.
Mô tả sản phẩm
Panme Đo Bậc Trong Lỗ Mitutoyo 147-301, model CSM-25, là dụng cụ đo cơ khí chuyên dụng được thiết kế để đo chiều dày bậc (hub thickness) và chiều rộng vai (shoulder width) bên trong lỗ — ứng dụng mà các loại panme thông thường không thể tiếp cận. Với phạm vi đo 0-25mm, độ chia 0,01mm và đầu đo hợp kim carbide mài siêu phẳng, sản phẩm đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong môi trường sản xuất công nghiệp.
Ratchet Stop Đảm Bảo Độ Lặp Lại
Cơ cấu ratchet stop kiểm soát lực đo chuẩn từ 5-10N, loại bỏ sai số do người dùng, đảm bảo repeatability cao trong đo hàng loạt.
Đầu Đo Carbide Mài Siêu Phẳng
Measuring face được làm từ hợp kim carbide với công nghệ micro-lap finish, chống mài mòn vượt trội, duy trì độ chính xác lâu dài trong sử dụng thực tế.
Trục Đo Nhỏ Gọn ø6,35mm
Đầu đo / trục đo đường kính ø6,35mm cho phép tiếp cận dễ dàng vào các lỗ hẹp để đo bậc và vai bên trong mà thiết bị thông thường không vào được.
Thang Chia Satin Chrome Rõ Nét
Núm xoay và thân thước hoàn thiện satin chrome, đường kính ø18mm, giúp đọc trị số nhanh, chính xác ngay cả trong điều kiện ánh sáng công xưởng.
Ứng Dụng Trong Sản Xuất Công Nghiệp

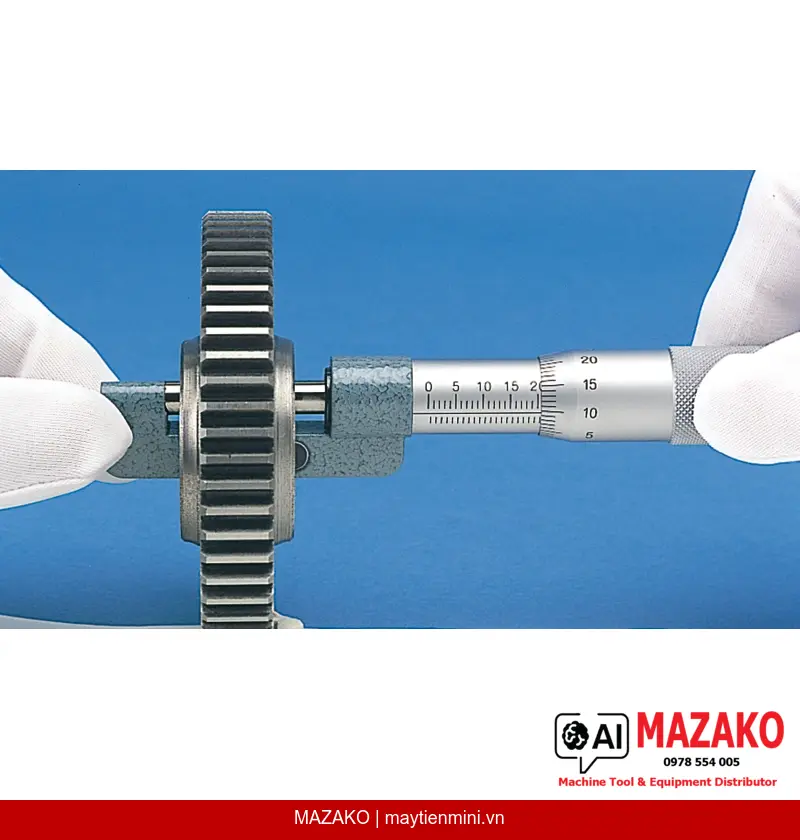

Panme 147-301 được sử dụng phổ biến trong kiểm tra chi tiết cơ khí chính xác: đo chiều dày bậc trục, kiểm tra kích thước vai trong hốc lỗ trên các chi tiết gia công CNC, kiểm soát kích thước trong dây chuyền sản xuất ô tô, cơ khí chế tạo và gia công khuôn mẫu.
Độ Chính Xác Theo Tiêu Chuẩn Mitutoyo
Sai số cho phép tối đa MPE ±2µm và biến thiên chiều dài V MPE 3µm khẳng định đây là dụng cụ đo đạt chuẩn metrological phù hợp cho phòng QC/QA và xưởng sản xuất yêu cầu cao.
Giao Hàng Đầy Đủ Phụ Kiện
Sản phẩm được giao kèm hộp đựng chuyên dụng và cờ lê (spanner) chỉnh hiệu chuẩn, sẵn sàng sử dụng ngay sau khi nhận hàng.
- Phạm vi đo: 0-25mm | Độ chia: 0,01mm
- Sai số cho phép tối đa: ±2µm — phù hợp QC chính xác cao
- Đầu đo hợp kim carbide, micro-lap finish — bền, chính xác lâu dài
- Trục đo ø6,35mm — tiếp cận lỗ hẹp dễ dàng
- Ratchet stop kiểm soát lực đo 5-10N — repeatability cao
- Khối lượng nhẹ 135g — thao tác thoải mái khi đo liên tục
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư Vấn & Báo Giá Panme Mitutoyo 147-301
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | CSM-25 |
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (MPE) | ±2 µm |
| Biến thiên chiều dài V (MPE) | 3 µm |
| Mặt đo | Carbide, micro-lap finish |
| Đầu đo / trục đo | ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Satin chrome, ø18 mm |
| Lực đo | 5 - 10 N |
| Bao gồm | Hộp đựng, cờ lê (spanner) |
| Khối lượng | 135 g |
Câu hỏi thường gặp
Panme Mitutoyo 147-301 dùng để đo gì?
Panme 147-301 (CSM-25) chuyên dùng để đo chiều dày bậc (hub thickness) và chiều rộng vai (shoulder width) bên trong lỗ — ứng dụng mà panme đo ngoài thông thường không thể thực hiện được. Thiết bị phù hợp cho kiểm tra chi tiết cơ khí chính xác trên dây chuyền CNC, ô tô và gia công khuôn mẫu.
Độ chính xác của panme 147-301 là bao nhiêu?
Panme 147-301 có sai số cho phép tối đa MPE ±2µm và biến thiên chiều dài V MPE 3µm theo tiêu chuẩn Mitutoyo. Độ chia 0,01mm cho phép đọc trực tiếp tới 10 micromet, đáp ứng yêu cầu QC/QA trong sản xuất chính xác cao.
Ratchet stop trên panme 147-301 có tác dụng gì?
Cơ cấu ratchet stop kiểm soát lực tiếp xúc của đầu đo / trục đo ở mức 5-10N, đảm bảo mỗi lần đo đều áp dụng lực nhất quán. Điều này giúp loại bỏ sai số chủ quan của người đo và nâng cao repeatability trong đo kiểm hàng loạt.
Đầu đo carbide micro-lap finish có ưu điểm gì so với đầu đo thông thường?
Đầu đo hợp kim carbide với công nghệ micro-lap finish có độ cứng vượt trội, chống mài mòn tốt hơn nhiều so với thép thông thường. Bề mặt mài siêu phẳng giảm thiểu sai số tiếp xúc, duy trì độ chính xác ổn định sau nhiều năm sử dụng trong môi trường sản xuất khắc nghiệt.
Panme 147-301 có kèm phụ kiện gì khi mua?
Sản phẩm được giao kèm hộp đựng chuyên dụng bảo vệ thiết bị khi lưu trữ và vận chuyển, cùng cờ lê (spanner) phục vụ hiệu chỉnh và bảo dưỡng. Khối lượng tổng thể chỉ 135g, thuận tiện mang theo trong quá trình kiểm tra tại xưởng.
