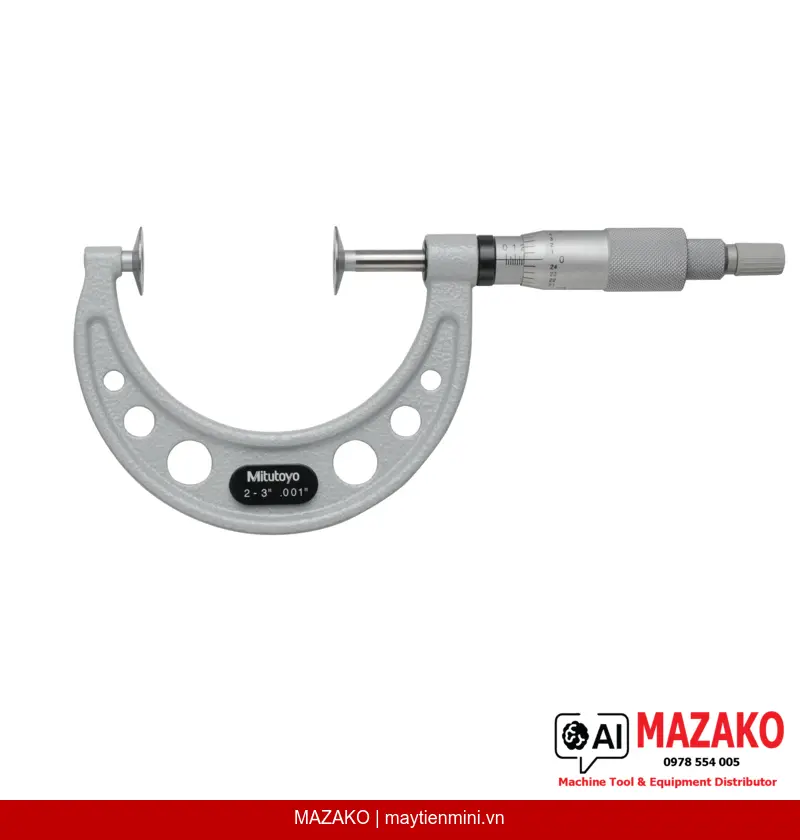

Panme Đĩa Trục Đo Không Xoay Mitutoyo 169-206-10 (2-3\
Panme đĩa Mitutoyo 169-206-10, phạm vi đo 2–3\
Mô tả sản phẩm
Panme đĩa Mitutoyo 169-206-10 là dòng panme cơ khí chuyên dụng với trục đo không xoay và bề mặt đo dạng đĩa, được thiết kế để đo chiều dài tiếp tuyến gốc của bánh răng thẳng và bánh răng nghiêng, đồng thời phù hợp để đo các vật liệu mềm như nỉ, cao su, bìa cứng và vải.
Trục Đo Không Xoay
Đầu đo dạng đĩa ø6,35 mm không xoay trong quá trình đo, tránh làm biến dạng bề mặt vật liệu mềm và đảm bảo độ lặp lại cao.
Chuyên Đo Bánh Răng
Đo chiều dài tiếp tuyến gốc của bánh răng thẳng và nghiêng với phạm vi module 0,5–6, đáp ứng yêu cầu kiểm tra QC trong sản xuất cơ khí truyền động.
Độ Chính Xác Cao
Sai số cho phép tối đa ±0,0003", độ chia 0,001", bề mặt đo thép tôi cứng gia công mài tinh, đảm bảo kết quả đo ổn định và tin cậy.
Thiết Kế Công Thái Học
Núm xoay và thân thước hoàn thiện bề mặt satin chrome ø18 mm, cầm nắm chắc tay, phù hợp sử dụng liên tục trong môi trường sản xuất.
Ứng Dụng Thực Tế Trong Sản Xuất
Panme đĩa Mitutoyo 169-206-10 được sử dụng rộng rãi trong các bộ phận QC/QA và kỹ thuật kiểm tra bánh răng, kiểm tra độ dày vật liệu phi kim loại. Bề mặt đo dạng đĩa cho phép tiếp xúc với các vật liệu như nỉ, cao su, bìa cứng và vải mà không làm biến dạng mẫu đo, đảm bảo kết quả phản ánh đúng kích thước thực tế.
Phạm Vi Đo Bánh Răng Được Hỗ Trợ
Thiết bị hỗ trợ đo bánh răng có module trong phạm vi 0,5 đến 6 module, bao phủ hầu hết các loại bánh răng tiêu chuẩn trong ngành chế tạo máy, hộp số và thiết bị truyền động công nghiệp.
Bộ Phụ Kiện Đi Kèm Đầy Đủ
Sản phẩm được cung cấp kèm theo hộp đựng chuyên dụng, cờ lê chỉnh và chuẩn hiệu chỉnh, sẵn sàng sử dụng ngay sau khi nhận hàng mà không cần mua thêm phụ kiện.
- Trục đo không xoay ø6,35 mm, bước ren trục đo 0,5 mm
- Phạm vi đo 2–3", độ chia 0,001"
- Sai số cho phép MPE: ±0,0003"
- Bề mặt đo: thép tôi cứng, mài tinh vi
- Hỗ trợ đo bánh răng module 0,5–6
- Phù hợp đo vật liệu mềm: nỉ, cao su, bìa cứng, vải
- Khối lượng 315 g, dễ cầm nắm vận hành một tay
Tư Vấn & Báo Giá Panme Đĩa Mitutoyo 169-206-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | PDM-3 |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 2–3" |
| Độ chia | 0,001" |
| Sai số cho phép tối đa (MPE) | ±0,0003" |
| Biến thiên chiều dài V MPE | 0,0003" |
| Bề mặt đo | Thép tôi cứng, mài tinh vi (hardened steel, micro-lap finish) |
| Đầu đo / trục đo | ø6,35 mm, không xoay, bước ren 0,5 mm |
| Núm xoay & thân thước | Satin chrome, ø18 mm |
| Phạm vi module bánh răng đo được | 0,5–6 module |
| Phụ kiện đi kèm | Hộp đựng, cờ lê chỉnh, chuẩn hiệu chỉnh |
| Khối lượng | 315 g |
Câu hỏi thường gặp
Panme đĩa Mitutoyo 169-206-10 khác gì so với panme thông thường?
Khác biệt chính nằm ở bề mặt đo dạng đĩa và trục đo không xoay. Bề mặt đo dạng đĩa giúp tiếp xúc ổn định với vật liệu mềm hoặc bề mặt không phẳng, trong khi trục đo không xoay tránh làm biến dạng mẫu trong quá trình đo. Đây là đặc điểm bắt buộc khi đo chiều dài tiếp tuyến gốc bánh răng.
Thiết bị này có thể đo bánh răng có module bao nhiêu?
Mitutoyo 169-206-10 hỗ trợ đo bánh răng thẳng và bánh răng nghiêng có module trong khoảng 0,5 đến 6 module. Phạm vi này bao phủ hầu hết bánh răng tiêu chuẩn trong ngành chế tạo máy và thiết bị truyền động công nghiệp.
Có thể dùng panme này để đo vải hoặc cao su không?
Có. Nhờ bề mặt đo dạng đĩa và trục đo không xoay, thiết bị hoàn toàn phù hợp để đo độ dày các vật liệu mềm như nỉ, cao su, bìa cứng và vải mà không gây biến dạng mẫu. Đây là một trong những ứng dụng chính của dòng panme đĩa.
Độ chính xác của Mitutoyo 169-206-10 là bao nhiêu?
Thiết bị có sai số cho phép tối đa MPE là ±0,0003" và độ chia 0,001". Bề mặt đo bằng thép tôi cứng gia công mài tinh vi, đảm bảo độ lặp lại và độ tin cậy cao trong điều kiện sản xuất thực tế.
Sản phẩm đi kèm những phụ kiện gì khi mua?
Mitutoyo 169-206-10 được cung cấp đầy đủ gồm hộp đựng chuyên dụng, cờ lê chỉnh và chuẩn hiệu chỉnh. Bộ phụ kiện này đủ để sử dụng và hiệu chỉnh ngay sau khi nhận hàng mà không cần mua thêm.
