Panme đĩa đo bánh răng trục không xoay Mitutoyo 169-207-10

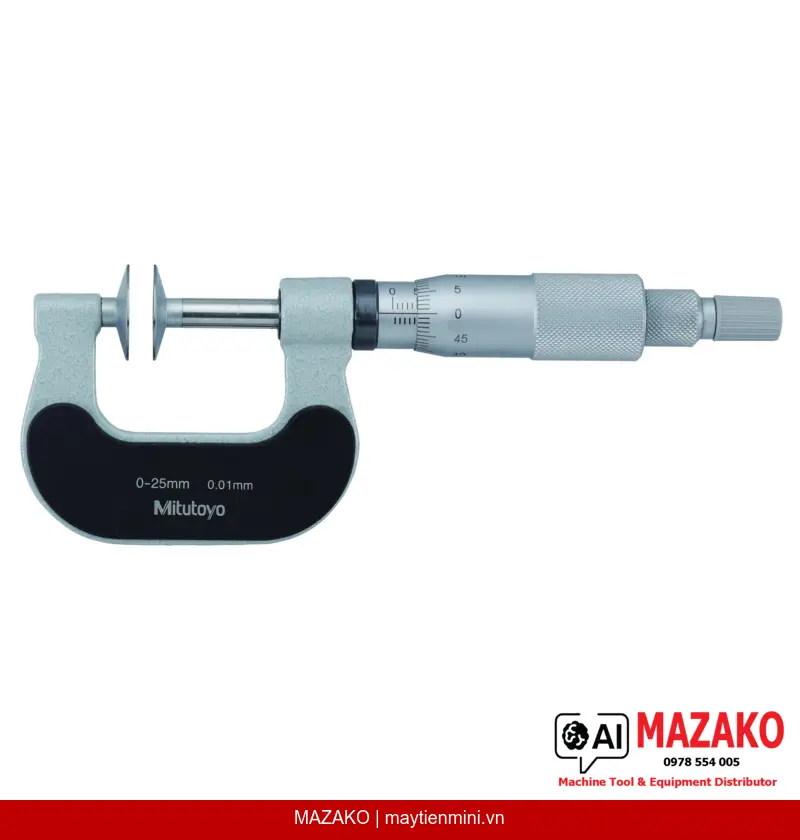

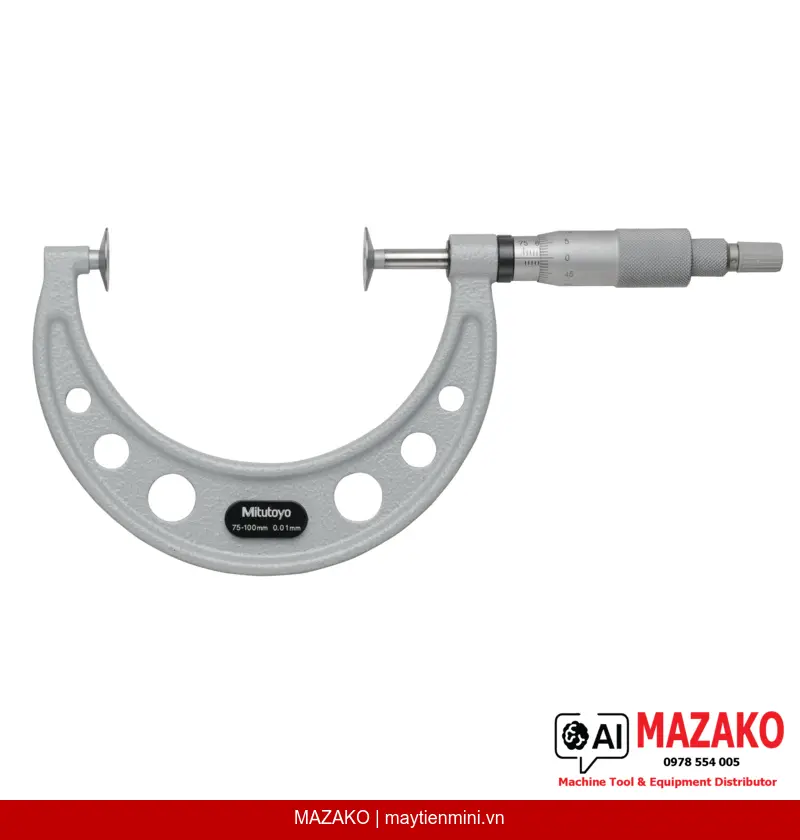

Panme đĩa Mitutoyo 169-207-10 với trục đo không xoay, phạm vi đo 75–100 mm, độ chia 0,01 mm. Đo chiều dài tiếp tuyến gốc bánh răng thẳng, bánh răng nghiêng và vật liệu mềm như vải, cao su, bìa cứng.
Mô tả sản phẩm
Panme đĩa Mitutoyo 169-207-10 là dòng panme cơ khí chuyên dụng với bề mặt đo dạng đĩa và trục đo không xoay, được thiết kế để đo chính xác chiều dài tiếp tuyến gốc của bánh răng thẳng và bánh răng nghiêng (module 0,5–6), đồng thời phù hợp đo các vật liệu mềm như cao su, vải, nỉ và bìa cứng trong môi trường sản xuất công nghiệp.
Trục đo không xoay
Đầu đo giữ nguyên vị trí góc trong suốt quá trình đo, loại bỏ lực xoắn lên bề mặt chi tiết — đặc biệt quan trọng khi đo vật liệu mềm hoặc bề mặt bánh răng tinh chỉnh.
Bề mặt đo dạng đĩa ø6,35 mm
Mặt đo hình đĩa thép cứng, gia công micro-lap, tiếp xúc đồng đều trên bề mặt đo rộng, giảm sai số do áp lực tập trung điểm khi đo vật liệu đàn hồi.
Phạm vi đo bánh răng rộng
Đo được bánh răng có module từ 0,5 đến 6, đáp ứng phần lớn yêu cầu kiểm tra bánh răng trong sản xuất hộp số, máy công cụ và thiết bị truyền động.
Hoàn thiện bề mặt chrome satin
Núm xoay và thân thước được xử lý chrome satin ø18 mm, chống chói, dễ đọc vạch chia trong điều kiện ánh sáng nhà xưởng.
Ứng dụng trong kiểm tra bánh răng và vật liệu đặc biệt
Panme đĩa 169-207-10 được sử dụng chủ yếu trong bộ phận QC kiểm tra bánh răng (đo chiều dài tiếp tuyến gốc — root tangent length) để xác minh độ dày răng theo tiêu chuẩn. Ngoài ra, bề mặt đo phẳng dạng đĩa cho phép đo độ dày ổn định trên các vật liệu có bề mặt không đồng đều như vải công nghiệp, cao su kỹ thuật, nỉ cách âm và bìa cứng bao bì.
Thông số kỹ thuật nổi bật
Panme cơ khí (Analog), hệ Metric, phạm vi đo 75–100 mm, độ chia 0,01 mm. Sai số cho phép lớn nhất E MPE: ±6 µm; Biến thiên chiều dài V MPE: 6 µm. Bước ren trục đo 0,5 mm. Khối lượng 400 g.
Bộ giao hàng đầy đủ cho QC
Sản phẩm được giao kèm hộp đựng, cờ lê chỉnh và chuẩn đặt (setting standard) — đảm bảo hiệu chuẩn ngay tại chỗ mà không cần mua thêm phụ kiện.
- Trục đo không xoay — bảo vệ bề mặt chi tiết nhạy cảm
- Bề mặt đo thép cứng micro-lap — độ bền và độ phẳng cao
- Đo bánh răng module 0,5–6 (thẳng và nghiêng)
- Phù hợp đo vật liệu mềm: cao su, vải, nỉ, bìa cứng
- Phạm vi đo 75–100 mm, độ chia 0,01 mm
- Bộ kiện giao hàng đầy đủ: hộp, cờ lê, chuẩn đặt
Yêu cầu báo giá Panme đĩa Mitutoyo 169-207-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | PDM-100B |
| Kiểu hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 75–100 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép lớn nhất E MPE | ±6 µm |
| Biến thiên chiều dài V MPE | 6 µm |
| Bề mặt đo | Thép cứng, gia công micro-lap |
| Đầu đo / trục đo | ø6,35 mm, không xoay, bước ren 0,5 mm |
| Núm xoay và thân thước | Chrome satin, ø18 mm |
| Phạm vi module bánh răng đo được | 0,5–6 module |
| Bộ kiện giao hàng | Hộp đựng, cờ lê, chuẩn đặt (setting standard) |
| Khối lượng | 400 g |
Câu hỏi thường gặp
Panme đĩa Mitutoyo 169-207-10 dùng để đo gì?
Sản phẩm được thiết kế chuyên để đo chiều dài tiếp tuyến gốc (root tangent length) của bánh răng thẳng và bánh răng nghiêng có module từ 0,5 đến 6. Ngoài ra, bề mặt đo dạng đĩa phẳng còn cho phép đo độ dày các vật liệu mềm như cao su kỹ thuật, vải công nghiệp, nỉ và bìa cứng.
Ưu điểm của trục đo không xoay là gì?
Trục đo không xoay (non-rotating spindle) giữ nguyên hướng của đầu đo trong suốt quá trình siết, không tạo lực xoắn lên bề mặt chi tiết. Điều này đặc biệt quan trọng khi đo vật liệu đàn hồi hoặc bề mặt bánh răng đã qua gia công tinh, tránh làm trầy xước hoặc gây sai số do ma sát xoay.
Độ chính xác của Panme 169-207-10 là bao nhiêu?
Sai số cho phép lớn nhất E MPE là ±6 µm và biến thiên chiều dài V MPE là 6 µm theo tiêu chuẩn Mitutoyo. Độ chia vạch thước là 0,01 mm, phù hợp với yêu cầu kiểm tra bánh răng cấp chính xác trung bình đến cao trong môi trường sản xuất.
Sản phẩm giao hàng bao gồm những gì?
Bộ sản phẩm giao kèm hộp đựng bảo quản, cờ lê chỉnh và chuẩn đặt (setting standard). Bộ kiện đầy đủ giúp bộ phận QC hiệu chuẩn và sử dụng ngay mà không cần mua thêm phụ kiện riêng lẻ.
Làm thế nào để mua Panme đĩa Mitutoyo 169-207-10 tại Việt Nam?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam. Quý khách có thể liên hệ trực tiếp qua website maytienmini.vn để được tư vấn kỹ thuật, xác nhận hàng tồn kho và nhận báo giá chính thức nhanh nhất.
