Panme cơ Mitutoyo

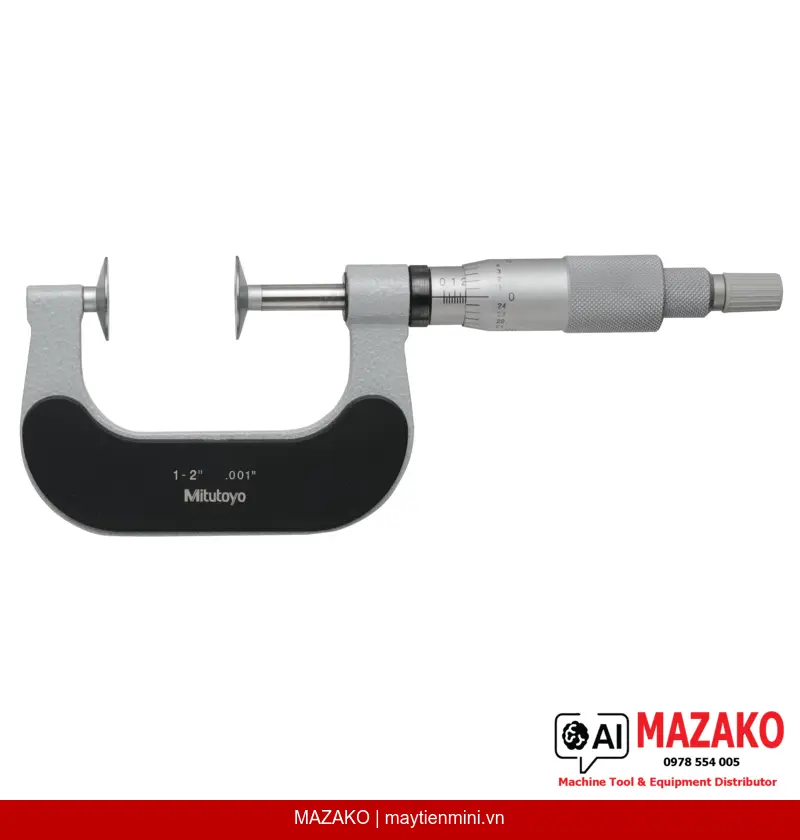

Panme Đĩa Đầu Đo Không Xoay Mitutoyo 169-204-10
Panme đĩa Mitutoyo 169-204-10 với đầu đo không xoay, đo chiều dài tiếp tuyến chân răng bánh răng thẳng và nghiêng, phạm vi đo 1–2 inch, độ chia 0,01 mm.
Mô tả sản phẩm
Panme đĩa Mitutoyo 169-204-10 (model PDM-2) là dụng cụ đo cơ khí chuyên dùng với đầu đo không xoay và bề mặt đo dạng đĩa, cho phép đo chính xác chiều dài tiếp tuyến chân răng bánh răng thẳng, bánh răng nghiêng cũng như các vật liệu mềm như nỉ, cao su, bìa carton và vải. Phạm vi đo 1–2 inch với sai số cho phép ±0,0002 inch.
Đầu đo không xoay
Trục đo không quay trong quá trình đo, tránh làm biến dạng hoặc trượt bề mặt mẫu vật liệu mềm như cao su, nỉ, vải hay bìa carton.
Bề mặt đo dạng đĩa
Mặt tiếp xúc hình đĩa bằng thép tôi cứng, gia công mài siêu tinh, phù hợp đo chiều dài tiếp tuyến chân răng bánh răng module 0,5–6.
Độ chính xác cao
Sai số cho phép tối đa MPE ±0,0002 inch, độ biến thiên chiều dài V MPE 0,0002 inch, đảm bảo kết quả đo tin cậy trong môi trường kiểm tra chất lượng.
Kết cấu hoàn thiện
Núm xoay và thân thước hoàn thiện bề mặt satin crom, đường kính núm xoay ø18 mm, dễ cầm nắm và vận hành trong điều kiện xưởng sản xuất.
Ứng dụng đo bánh răng và vật liệu đặc biệt
Panme đĩa 169-204-10 được thiết kế chuyên biệt để đo chiều dài tiếp tuyến chân răng của bánh răng thẳng và bánh răng nghiêng với phạm vi bước răng module từ 0,5 đến 6. Ngoài ra, bề mặt đo dạng đĩa còn cho phép kiểm tra độ dày các vật liệu có bề mặt không đồng nhất như nỉ, cao su, bìa carton và vải — những vật liệu mà panme thông thường không đáp ứng được yêu cầu đo chính xác.
Thông số kỹ thuật nổi bật
Model PDM-2 có phạm vi đo 1–2 inch, độ chia 0,01 mm, trục đo đường kính ø6,35 mm với bước ren 0,5 mm. Bộ sản phẩm được cung cấp kèm hộp đựng, cờ lê và chuẩn đặt, sẵn sàng sử dụng ngay sau khi mở hộp.
Tại sao chọn Mitutoyo 169-204-10?
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với tiêu chuẩn sản xuất ISO nghiêm ngặt. Panme đĩa 169-204-10 đáp ứng yêu cầu kiểm tra QC/QA bánh răng và vật liệu đặc biệt trong ngành cơ khí chính xác, ô tô, dệt may và bao bì.
- Đầu đo không xoay — không làm biến dạng mẫu đo mềm
- Bề mặt đo dạng đĩa bằng thép tôi cứng, mài siêu tinh
- Phù hợp đo bánh răng module 0,5–6
- Độ chính xác MPE ±0,0002 inch
- Cung cấp kèm hộp, cờ lê và chuẩn đặt
- Khối lượng 280 g, nhỏ gọn tiện dụng tại trạm kiểm tra
Báo giá Panme Đĩa Mitutoyo 169-204-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | PDM-2 |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 1–2 inch |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa E MPE | ±0,0002 inch |
| Độ biến thiên chiều dài V MPE | 0,0002 inch |
| Bề mặt đo | Thép tôi cứng, mài siêu tinh |
| Trục đo (đầu đo) | ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin crom, ø18 mm |
| Phạm vi bước răng bánh răng có thể đo | Module 0,5–6 |
| Phụ kiện đi kèm | Hộp đựng, cờ lê, chuẩn đặt |
| Khối lượng | 280 g |
Câu hỏi thường gặp
Panme đĩa 169-204-10 khác gì so với panme ngoài thông thường?
Panme đĩa 169-204-10 có bề mặt đo hình đĩa và đầu đo không xoay, cho phép đo chiều dài tiếp tuyến chân răng bánh răng và các vật liệu mềm như cao su, nỉ, vải mà không làm biến dạng mẫu. Panme ngoài thông thường có bề mặt đo phẳng nhỏ, không phù hợp cho các ứng dụng này.
Panme 169-204-10 có thể đo bánh răng loại nào?
Thiết bị phù hợp để đo chiều dài tiếp tuyến chân răng của bánh răng thẳng và bánh răng nghiêng với phạm vi module từ 0,5 đến 6. Đây là thông số quan trọng trong kiểm tra chất lượng bánh răng tại các nhà máy cơ khí chính xác và ô tô.
Độ chính xác của Mitutoyo 169-204-10 là bao nhiêu?
Sai số cho phép tối đa (MPE) là ±0,0002 inch và độ biến thiên chiều dài V MPE là 0,0002 inch. Độ chia là 0,01 mm, đáp ứng yêu cầu kiểm tra QC/QA trong sản xuất cơ khí chính xác.
Sản phẩm được giao kèm những phụ kiện gì?
Bộ sản phẩm Mitutoyo 169-204-10 được cung cấp kèm hộp đựng bảo quản, cờ lê và chuẩn đặt (setting standard), cho phép hiệu chuẩn và sử dụng ngay sau khi mở hộp mà không cần mua thêm phụ kiện.
MAZAKO có hỗ trợ hiệu chuẩn panme Mitutoyo 169-204-10 không?
MAZAKO cung cấp dịch vụ tư vấn kỹ thuật và hỗ trợ sau bán hàng cho toàn bộ sản phẩm Mitutoyo. Khách hàng có thể liên hệ trực tiếp để được hướng dẫn sử dụng, hiệu chuẩn định kỳ và báo giá chính thức.
