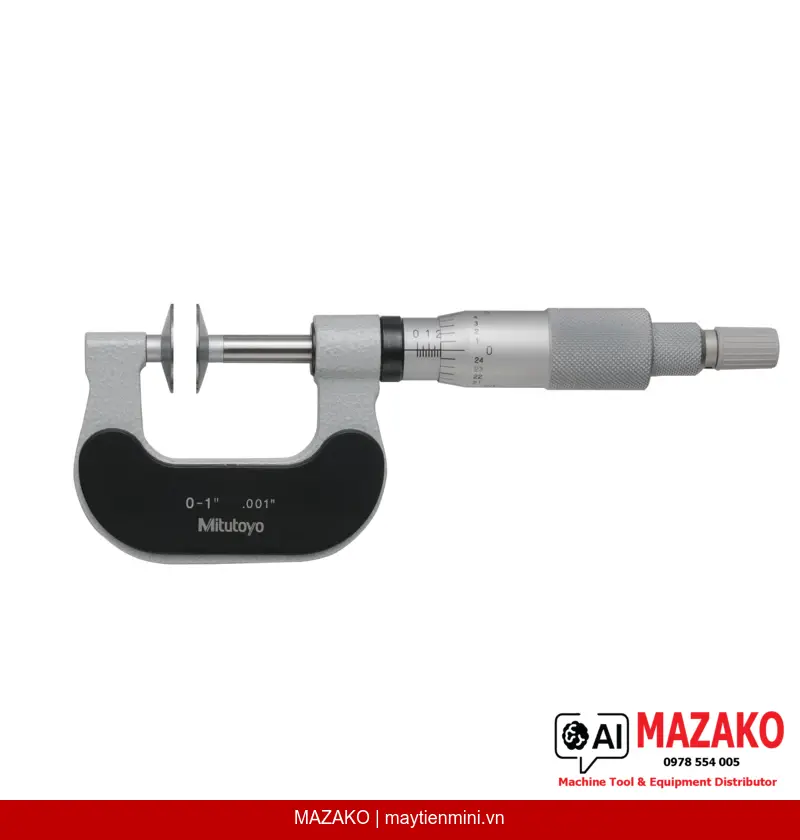

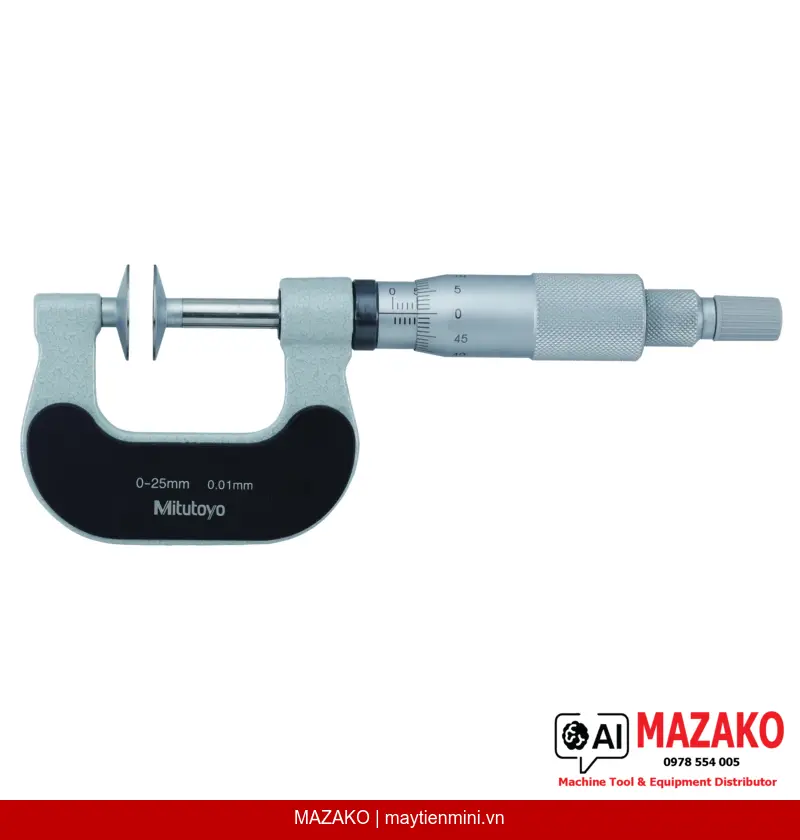

Panme Đĩa Đầu Đo Không Xoay Mitutoyo 169-203-10 (PDM-1)
Panme đĩa Mitutoyo 169-203-10 (PDM-1) với đầu đo không xoay, phạm vi đo 0–1 inch, độ chia 0,001\
Mô tả sản phẩm
Panme đĩa Mitutoyo 169-203-10 (PDM-1) là dòng panme cơ khí chuyên dụng với thiết kế bề mặt đo dạng đĩa và đầu đo không xoay, cho phép thực hiện các phép đo chính xác trên nhiều loại vật liệu và chi tiết đặc thù trong sản xuất công nghiệp.
Đầu đo không xoay
Trục đo ø6,35 mm không xoay khi tiến/lùi, bước ren 0,5 mm, giúp tránh trượt bề mặt và đảm bảo kết quả đo ổn định trên vật liệu mềm như cao su, vải, các tông.
Bề mặt đo dạng đĩa
Mặt đo hình đĩa bằng thép cứng, gia công mài bóng siêu chính xác (micro-lap finish), phù hợp đo chiều dài tiếp tuyến chân răng bánh răng trụ và bánh răng nghiêng.
Phạm vi đo bánh răng rộng
Có thể đo bánh răng với module từ 0,5–6, đáp ứng đa dạng yêu cầu kiểm tra bánh răng trong các dây chuyền cơ khí chính xác.
Độ chính xác cao
Sai số cho phép lớn nhất ±0,0002 inch, biến thiên chiều dài 0,0002 inch, đáp ứng tiêu chuẩn kiểm tra QC/QA trong gia công cơ khí.
Ứng dụng trong sản xuất và kiểm tra chất lượng
Panme đĩa 169-203-10 được thiết kế để giải quyết các bài toán đo lường mà panme thông thường không đáp ứng được. Nhờ bề mặt đo dạng đĩa, thiết bị tiếp xúc chính xác với chân răng bánh răng khi đo chiều dài tiếp tuyến gốc — một thông số kiểm tra then chốt trong gia công bánh răng. Ngoài ra, đầu đo không xoay và mặt đo phẳng rộng còn giúp đo độ dày vật liệu mềm, đàn hồi mà không gây biến dạng bề mặt đo.
Thiết kế cơ khí bền bỉ, dễ vận hành
Núm xoay và thân thước được xử lý hoàn thiện chrome mờ (satin chrome), đường kính núm xoay 18 mm giúp cầm nắm chắc chắn và thao tác dễ dàng. Thiết bị được cung cấp kèm hộp bảo quản và cờ lê chỉnh, sẵn sàng sử dụng ngay trong môi trường xưởng sản xuất.
Phù hợp kiểm tra bánh răng module 0,5–6
Đây là công cụ tiêu chuẩn trong các phòng QC gia công bánh răng trụ và bánh răng nghiêng, giúp xác minh chiều dài tiếp tuyến gốc một cách nhanh chóng và chính xác theo tiêu chuẩn sản xuất.
- Đầu đo không xoay, bảo vệ bề mặt vật liệu mềm khi đo
- Bề mặt đo đĩa thép cứng, mài bóng chính xác
- Đo chiều dài tiếp tuyến chân răng bánh răng trụ và nghiêng, module 0,5–6
- Phạm vi đo 0–1 inch, độ chia 0,001 inch
- Sai số cho phép ±0,0002 inch
- Khối lượng nhẹ 230 g, dễ cầm tay trong môi trường sản xuất
- Đi kèm hộp và cờ lê chỉnh chuẩn từ Mitutoyo
Nhận báo giá Panme đĩa Mitutoyo 169-203-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | PDM-1 |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Inch |
| Phạm vi đo | 0–1 inch |
| Độ chia (Graduation) | 0,001 inch |
| Sai số cho phép lớn nhất (E MPE) | ±0,0002 inch |
| Biến thiên chiều dài (V MPE) | 0,0002 inch |
| Bề mặt đo | Thép cứng, mài bóng siêu chính xác (micro-lap finish) |
| Đầu đo / trục đo | ø6,35 mm, không xoay, bước ren 0,5 mm |
| Núm xoay và thân thước | Chrome mờ (satin chrome), ø18 mm |
| Phạm vi module bánh răng đo được | 0,5–6 module |
| Khối lượng | 230 g |
| Phụ kiện đi kèm | Hộp bảo quản, cờ lê chỉnh |
Câu hỏi thường gặp
Panme đĩa Mitutoyo 169-203-10 khác gì so với panme thông thường?
Panme 169-203-10 có bề mặt đo dạng đĩa và đầu đo không xoay, cho phép tiếp xúc chính xác với chân răng bánh răng khi đo chiều dài tiếp tuyến gốc. Panme thông thường có đầu đo hình trụ nhỏ, không phù hợp cho ứng dụng này. Thiết kế đĩa cũng giúp đo vật liệu mềm như cao su, vải mà không gây biến dạng hay trượt bề mặt.
Thiết bị có thể đo bánh răng với module bao nhiêu?
Panme đĩa 169-203-10 có thể đo chiều dài tiếp tuyến chân răng của bánh răng trụ và bánh răng nghiêng với phạm vi module từ 0,5 đến 6. Đây là phạm vi phổ biến trong gia công cơ khí chính xác tại các nhà máy sản xuất.
Độ chính xác của panme 169-203-10 là bao nhiêu?
Thiết bị có sai số cho phép lớn nhất (E MPE) là ±0,0002 inch và biến thiên chiều dài (V MPE) là 0,0002 inch. Độ chia là 0,001 inch, đảm bảo đủ độ phân giải cho các phép đo kiểm tra chất lượng trong gia công cơ khí.
Panme 169-203-10 có phù hợp để đo vật liệu mềm không?
Có. Nhờ đầu đo không xoay và bề mặt đo dạng đĩa phẳng, thiết bị phù hợp để đo độ dày các vật liệu như cao su, vải, các tông và nỉ mà không gây xoắn hay biến dạng bề mặt trong quá trình đo.
Thiết bị được cung cấp kèm những phụ kiện gì?
Panme đĩa Mitutoyo 169-203-10 được cung cấp kèm hộp bảo quản và cờ lê chỉnh chuyên dụng. Bộ phụ kiện đi kèm đảm bảo thiết bị sẵn sàng sử dụng và bảo quản đúng cách ngay sau khi nhận hàng.
