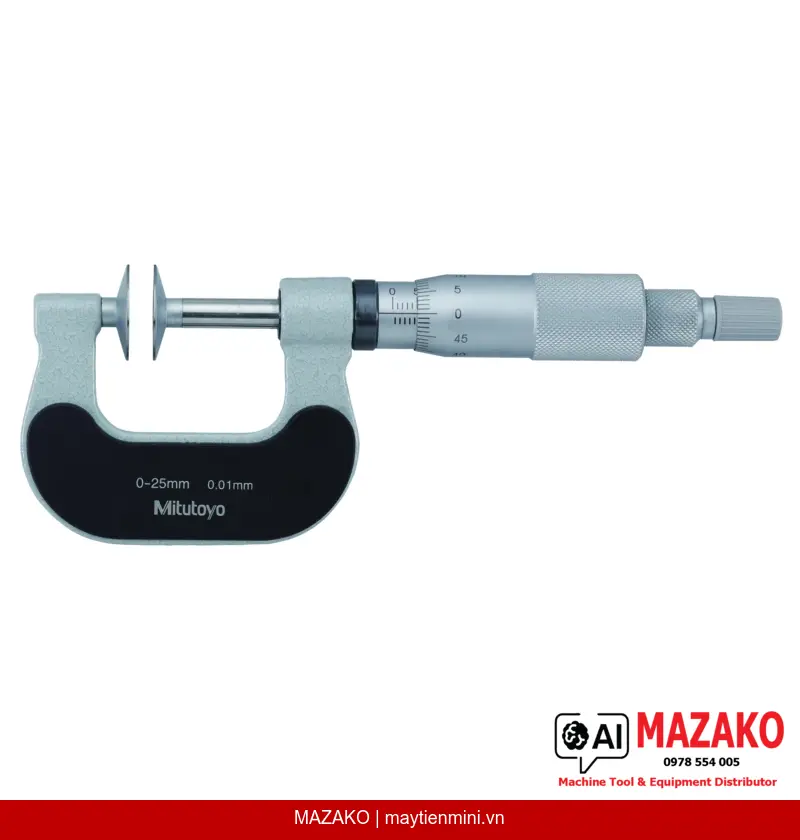

Panme đĩa đầu đo không xoay Mitutoyo 169-201-10
Panme đĩa đầu đo không xoay Mitutoyo 169-201-10, phạm vi đo 0-25 mm, độ chia 0,01 mm, dùng đo chiều dài tiếp tuyến răng bánh răng thẳng/nghiêng và vật liệu mềm như nỉ, cao su, carton, vải.
Mô tả sản phẩm
Panme đĩa đầu đo không xoay Mitutoyo 169-201-10 là dòng panme chuyên dụng với bề mặt đo hình đĩa và đầu đo cố định không xoay, cho phép đo chính xác chiều dài tiếp tuyến gốc của bánh răng trụ răng thẳng và răng nghiêng, đồng thời phù hợp với các vật liệu mềm dễ biến dạng như nỉ, cao su, carton và vải.
Đầu đo không xoay
Đầu đo ø6,35 mm được thiết kế không xoay khi đo, loại bỏ lực xoắn lên bề mặt chi tiết, bảo vệ mẫu đo mềm và dễ biến dạng.
Bề mặt đo hình đĩa
Mặt đo dạng đĩa bằng thép đã tôi cứng, gia công micro-lap, đảm bảo tiếp xúc đều và độ chính xác ổn định trong suốt vòng đời sử dụng.
Đo bánh răng chuyên dụng
Đo được chiều dài tiếp tuyến gốc của bánh răng trụ với phạm vi module 0,5-6, hỗ trợ kiểm tra bánh răng thẳng và bánh răng nghiêng.
Độ chính xác cao
Sai số cho phép tối đa ±4 µm, biến động theo chiều dài V MPE 4 µm, đáp ứng tiêu chuẩn kiểm tra chất lượng nghiêm ngặt trong sản xuất cơ khí chính xác.
Ứng dụng trong sản xuất công nghiệp
Panme đĩa 169-201-10 được sử dụng rộng rãi tại các bộ phận QC/QA nhà máy cơ khí để kiểm tra kích thước bánh răng, bộ truyền động, cũng như trong ngành dệt may, đóng gói và sản xuất vật liệu phi kim loại nơi cần đo các vật liệu mềm không chịu được lực xoắn.
Thiết kế và kết cấu
Thân thước hoàn thiện satin chrome trên cả núm xoay ø18 mm và thân thước, giảm phản chiếu ánh sáng khi đọc số liệu trong môi trường nhà xưởng. Bước tiến của đầu đo 0,5 mm/vòng, phạm vi đo 0-25 mm với độ chia 0,01 mm. Trọng lượng 230 g, cân bằng tốt khi cầm tay thao tác dài hạn.
Thông tin kỹ thuật nổi bật
Phạm vi đo 0-25 mm — Độ chia 0,01 mm — Sai số MPE ±4 µm — Đầu đo ø6,35 mm không xoay — Đo module bánh răng 0,5-6 — Bàn giao kèm hộp và cờ lê chuyên dụng.
- Đầu đo không xoay, bảo vệ bề mặt chi tiết mềm và vật liệu dễ biến dạng
- Mặt đo thép tôi cứng, gia công micro-lap, độ bền và độ phẳng cao
- Đo chiều dài tiếp tuyến bánh răng module 0,5-6, áp dụng cho bánh răng thẳng và nghiêng
- Hoàn thiện satin chrome chống chói, dễ đọc trong điều kiện ánh sáng nhà xưởng
- Bàn giao đầy đủ: hộp bảo quản và cờ lê chuyên dụng
- Thương hiệu Mitutoyo — tiêu chuẩn đo lường công nghiệp toàn cầu
Tư vấn & Báo giá Panme đĩa Mitutoyo 169-201-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0-25 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép tối đa (E MPE) | ±4 µm |
| Biến động theo chiều dài (V MPE) | 4 µm |
| Bề mặt đo | Thép tôi cứng, gia công micro-lap |
| Đầu đo (Spindle) | ø6,35 mm, không xoay, bước tiến 0,5 mm |
| Phạm vi module bánh răng đo được | 0,5-6 module |
| Hoàn thiện thân thước & núm xoay | Satin chrome, núm xoay ø18 mm |
| Phụ kiện kèm theo | Hộp bảo quản, cờ lê chuyên dụng |
| Khối lượng | 230 g |
Câu hỏi thường gặp
Panme đĩa 169-201-10 khác gì so với panme thông thường?
Khác biệt chính nằm ở bề mặt đo hình đĩa và cơ chế đầu đo không xoay. Đầu đo không xoay giúp loại bỏ lực xoắn tác động lên chi tiết trong quá trình đo, đặc biệt quan trọng khi đo vật liệu mềm như cao su, nỉ, carton hoặc vải dễ bị biến dạng do ma sát xoay.
Panme đĩa 169-201-10 có thể đo bánh răng loại nào?
Thiết bị dùng để đo chiều dài tiếp tuyến gốc (root tangent length) của bánh răng trụ răng thẳng và bánh răng trụ răng nghiêng. Phạm vi module bánh răng có thể đo được là 0,5-6 module, phù hợp với phần lớn bánh răng công nghiệp thông dụng.
Độ chính xác của Mitutoyo 169-201-10 có đáp ứng tiêu chuẩn QC nhà máy không?
Có. Thiết bị có sai số cho phép tối đa E MPE ±4 µm và biến động theo chiều dài V MPE 4 µm. Đây là mức độ chính xác phù hợp cho kiểm tra chất lượng chi tiết cơ khí chính xác và kiểm soát quá trình sản xuất (SPC) trong môi trường công nghiệp.
Phụ kiện đi kèm khi mua Mitutoyo 169-201-10 là gì?
Sản phẩm được bàn giao bao gồm hộp bảo quản chuyên dụng và cờ lê (spanner) để điều chỉnh và bảo dưỡng thiết bị. Không cần mua thêm phụ kiện cơ bản để bắt đầu sử dụng ngay.
Mua Panme đĩa Mitutoyo 169-201-10 chính hãng ở đâu tại Việt Nam?
MAZAKO là nhà phân phối thiết bị đo lường công nghiệp tại Việt Nam, cung cấp Mitutoyo 169-201-10 chính hãng kèm chứng chỉ hiệu chuẩn và hỗ trợ kỹ thuật sau bán hàng. Liên hệ đội ngũ kỹ thuật MAZAKO qua website maytienmini.vn để được báo giá và tư vấn.
