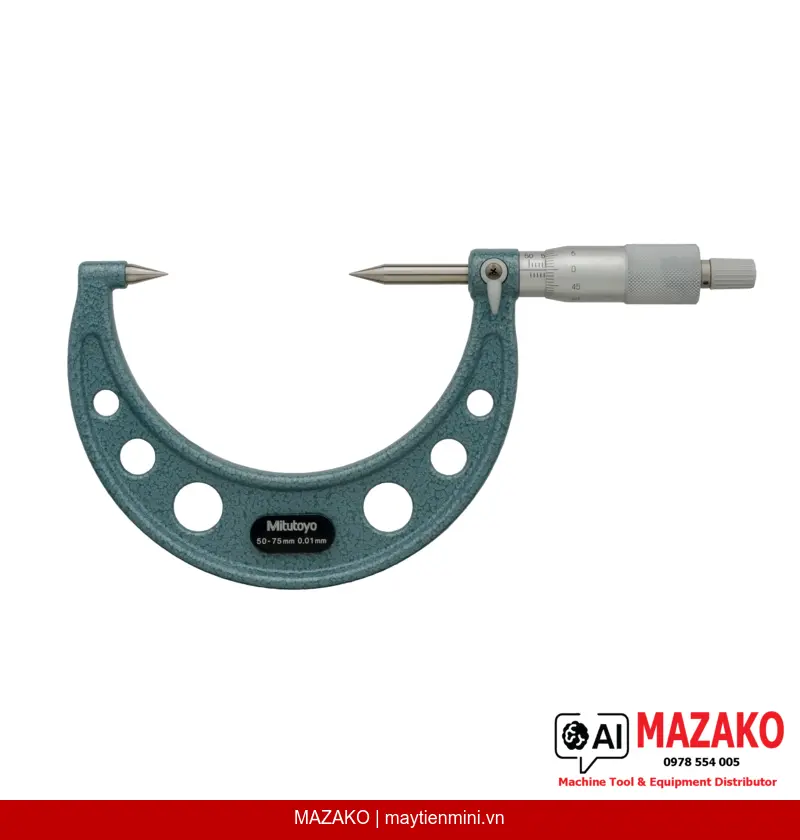

Panme Đầu Nhọn Mũi Cứng Mitutoyo 112-203 (50-75 mm)
Panme đầu nhọn Mitutoyo 112-203 đo phạm vi 50–75 mm, độ chia 0,01 mm, mũi đo bán kính 0,3 mm góc 30°. Phù hợp đo bề dày lõi mũi khoan, rãnh cong, vị trí khó tiếp cận trong kiểm tra QC.
Mô tả sản phẩm
Panme đầu nhọn Mitutoyo 112-203 là dòng panme cơ khí chuyên dụng với đầu đo và đe được mài nhọn góc 30°, bán kính mũi 0,3 mm, cho phép tiếp cận các vị trí hẹp, rãnh cong hoặc bề dày lõi mũi khoan mà panme thông thường không thể đo được. Phạm vi đo 50–75 mm, độ chia 0,01 mm, sai số cho phép ±3 µm.
Mũi đo nhọn chuyên dụng
Đầu đo và đe bằng hợp kim cứng hoặc thép tôi, góc 30°, bán kính mũi 0,3 mm — tiếp cận chính xác vào rãnh cong, lỗ khoan và các bề mặt cong hẹp.
Độ lặp lại được đảm bảo
Trang bị chốt dừng kiểu ratchet stop giúp lực đo ổn định từ 3 đến 8 N, loại bỏ sai số do áp lực tay người dùng, đảm bảo độ lặp lại cao trong môi trường sản xuất.
Kết cấu cơ khí độ bền cao
Núm xoay và thân thước hoàn thiện bề mặt satin chrome, đường kính núm xoay 18 mm, bước ren trục đo 0,5 mm — vận hành mượt, chống mài mòn trong sử dụng lâu dài.
Bộ phụ kiện đồng bộ
Kèm hộp đựng, cờ lê chuyên dụng và chuẩn cài đặt (setting standard) — đảm bảo thiết bị được hiệu chuẩn và bảo quản đúng cách ngay từ khi mở hộp.
Ứng dụng trong sản xuất và kiểm tra chất lượng
Panme 112-203 được thiết kế cho các tình huống đo kiểm mà đầu đo phẳng thông thường không tiếp cận được. Ứng dụng điển hình bao gồm: đo bề dày lõi mũi khoan (web thickness), kiểm tra chiều dày thành trong rãnh hẹp, đo các đặc trưng hình học trên chi tiết có bề mặt cong lõm. Phù hợp với bộ phận QC/QA trong ngành cơ khí chính xác, chế tạo khuôn mẫu và gia công dụng cụ cắt.
Tại sao chọn dòng panme cơ khí Mitutoyo?
Mitutoyo là thương hiệu đo lường hàng đầu thế giới với tiêu chuẩn kiểm soát chất lượng nghiêm ngặt. Dòng panme cơ khí không phụ thuộc pin, phù hợp môi trường có dầu, phoi kim loại hoặc rung động. Sai số cho phép ±3 µm đáp ứng yêu cầu kiểm tra dung sai chặt chẽ trong sản xuất công nghiệp.
Thông số nổi bật — Mitutoyo 112-203
Phạm vi đo 50–75 mm | Độ chia 0,01 mm | Sai số ±3 µm | Mũi đo bán kính 0,3 mm góc 30° | Lực đo 3–8 N | Khối lượng 370 g.
- Đo bề dày lõi mũi khoan và các chi tiết có rãnh cong hẹp
- Phạm vi đo 50–75 mm, độ chia 0,01 mm, sai số ±3 µm
- Ratchet stop đảm bảo lực đo ổn định, tăng độ lặp lại
- Mũi đo carbide hoặc thép tôi, độ bền cao trong môi trường công nghiệp
- Kèm chuẩn cài đặt — sẵn sàng sử dụng và hiệu chuẩn ngay
- Thương hiệu Mitutoyo — tiêu chuẩn quốc tế, được công nhận toàn cầu
Đặt hàng Panme Đầu Nhọn Mitutoyo 112-203
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 50–75 mm |
| Độ chia | 0,01 mm |
| Sai số cho phép (MPE) | ±3 µm |
| Mặt đo | Hợp kim cứng hoặc thép tôi, bán kính mũi 0,3 mm |
| Góc đầu đo | 30° |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3 – 8 N |
| Đi kèm | Hộp đựng, cờ lê, chuẩn cài đặt (setting standard) |
| Khối lượng | 370 g |
Câu hỏi thường gặp
Panme đầu nhọn Mitutoyo 112-203 dùng để đo gì?
Thiết bị được thiết kế để đo các vị trí khó tiếp cận như bề dày lõi mũi khoan (web thickness), chiều dày thành trong rãnh hẹp và các bề mặt cong lõm. Mũi đo nhọn góc 30° với bán kính 0,3 mm giúp tiếp cận chính xác những đặc trưng hình học mà panme đầu phẳng thông thường không thể đo được.
Sai số cho phép của Mitutoyo 112-203 là bao nhiêu?
Sai số cho phép tối đa (MPE) của model 112-203 là ±3 µm trên toàn phạm vi đo 50–75 mm. Thông số này đáp ứng yêu cầu kiểm tra dung sai chặt chẽ trong gia công cơ khí chính xác và chế tạo khuôn mẫu.
Ratchet stop trên panme này có tác dụng gì?
Ratchet stop là cơ cấu giới hạn lực đo, đảm bảo lực tiếp xúc giữa mũi đo và bề mặt chi tiết luôn nằm trong khoảng 3–8 N. Cơ cấu này loại bỏ sai số do áp lực tay khác nhau giữa các lần đo hoặc giữa các người dùng khác nhau, từ đó nâng cao độ lặp lại của kết quả đo.
Panme 112-203 có đi kèm chuẩn hiệu chuẩn không?
Có. Bộ sản phẩm bao gồm hộp đựng chuyên dụng, cờ lê và chuẩn cài đặt (setting standard) tương ứng với phạm vi đo 50–75 mm. Chuẩn này được dùng để kiểm tra và điều chỉnh điểm 0 của thiết bị trước khi sử dụng.
Mũi đo của Mitutoyo 112-203 được làm bằng vật liệu gì?
Mũi đo có thể bằng hợp kim cứng (carbide) hoặc thép tôi cứng, tùy theo phiên bản. Cả hai loại đều có khả năng chống mài mòn tốt, phù hợp sử dụng lâu dài trong môi trường sản xuất công nghiệp có tiếp xúc với các vật liệu kim loại cứng.
