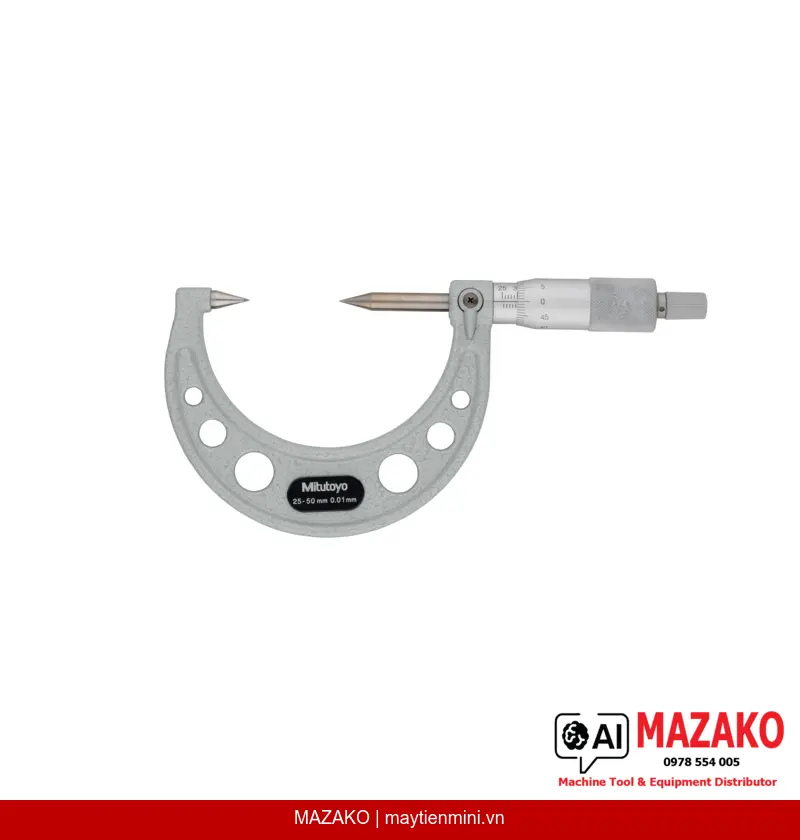

Panme Đầu Nhọn Mũi Carbide Mitutoyo 112-214 (25-50 mm)
Panme đầu nhọn Mitutoyo 112-214 đo phạm vi 25-50 mm, độ chia 0,01 mm, mũi carbide góc 30°, đo được các rãnh cong, lỗ khoan hẹp. Tích hợp ratchet stop đảm bảo lực đo ổn định và độ lặp lại cao.
Mô tả sản phẩm
Panme đầu nhọn Mitutoyo 112-214 là dòng panme cơ khí chuyên dụng, được trang bị đầu đo và đe dạng mũi nhọn bằng hợp kim carbide, cho phép đo chính xác các chi tiết có bề mặt cong, rãnh hẹp, lỗ khoan — đặc biệt phù hợp đo chiều dày lõi mũi khoan (web thickness). Phạm vi đo 25–50 mm, độ chia 0,01 mm, sai số cho phép ±3 µm.
Mũi đo Carbide Góc 30°
Đầu đo và đe dạng mũi nhọn bằng carbide cứng, bán kính đầu mũi 0,3 mm, góc 30° — tiếp cận chính xác vào các rãnh cong, rãnh xẻ và lỗ khoan hẹp mà panme thông thường không thể đo được.
Ratchet Stop Kiểm Soát Lực Đo
Cơ cấu ratchet stop tích hợp giới hạn lực đo trong khoảng 3–8 N, loại bỏ sai số do lực kẹp của người dùng, đảm bảo độ lặp lại cao trong môi trường sản xuất hàng loạt.
Khóa Trục Đo & Bước Ren Mịn
Trục đo ø6,35 mm với bước ren 0,5 mm và khóa trục đo (spindle lock) tiện lợi, giúp cố định kết quả đo ngay trên chi tiết mà không làm xê dịch giá trị.
Hoàn Thiện Satin Chrome Cao Cấp
Núm xoay và thân thước hoàn thiện satin chrome ø18 mm, giảm chói phản quang khi đọc vạch chia, tăng độ bền chống ăn mòn trong môi trường xưởng sản xuất.
Ứng Dụng Đặc Trưng Trong Sản Xuất
Panme 112-214 được thiết kế đặc biệt cho các ứng dụng đo lường đòi hỏi đầu đo có thể xâm nhập vào vị trí hẹp hoặc cong: đo chiều dày lõi mũi khoan (web thickness), đo bề dày vách rãnh phay, kiểm tra chiều dày thành chi tiết có biên dạng đặc biệt trong ngành cơ khí chính xác, dụng cụ cắt gọt và khuôn mẫu.
Tiêu Chuẩn Đi Kèm
Sản phẩm được giao kèm hộp đựng bảo vệ, cờ lê điều chỉnh (spanner) và chuẩn hiệu chuẩn (setting standard) — đảm bảo người dùng có thể kiểm tra và hiệu chỉnh ngay từ lần sử dụng đầu tiên mà không cần mua thêm phụ kiện.
Tại Sao Chọn Mitutoyo 112-214?
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Dòng panme đầu nhọn 112-214 đáp ứng các yêu cầu QC/QA khắt khe nhất với sai số MPE ±3 µm, kết cấu bền bỉ và bộ phụ kiện hiệu chuẩn đầy đủ.
- Phạm vi đo 25–50 mm, độ chia 0,01 mm, sai số ±3 µm
- Mũi carbide góc 30°, bán kính đầu mũi 0,3 mm — đo được rãnh hẹp và bề mặt cong
- Ratchet stop đảm bảo lực đo 3–8 N, tăng độ lặp lại kết quả đo
- Khóa trục đo, bước ren 0,5 mm, hoàn thiện satin chrome chống chói
- Giao hàng kèm hộp, cờ lê và chuẩn hiệu chuẩn — sẵn sàng sử dụng ngay
- Khối lượng 305 g — cân bằng, dễ cầm nắm trong thao tác đo dài ngày
Báo Giá Panme Mitutoyo 112-214
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 25–50 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số cho phép MPE | ±3 µm |
| Mặt đo | Đầu đo và đe mũi nhọn carbide hoặc thép tôi cứng, bán kính đầu mũi 0,3 mm |
| Góc mũi đo | 30° |
| Trục đo (Spindle) | Có khóa trục đo, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay & thân thước | Hoàn thiện satin chrome, ø18 mm |
| Lực đo | 3 – 8 N |
| Phụ kiện đi kèm | Hộp đựng, cờ lê điều chỉnh, chuẩn hiệu chuẩn (setting standard) |
| Khối lượng | 305 g |
Câu hỏi thường gặp
Panme 112-214 khác gì so với panme thông thường?
Điểm khác biệt chính là đầu đo và đe được thiết kế dạng mũi nhọn carbide góc 30°, bán kính đầu mũi chỉ 0,3 mm. Thiết kế này cho phép đo các vị trí mà panme đo ngoài tiêu chuẩn không thể tiếp cận được, như rãnh xẻ hẹp, bề mặt cong lõm hoặc chiều dày lõi mũi khoan (web thickness).
Ratchet stop trên panme 112-214 có tác dụng gì trong kiểm tra QC?
Ratchet stop giới hạn lực đo trong khoảng 3–8 N bất kể người dùng xoay mạnh hay nhẹ. Điều này loại bỏ sai số do lực kẹp không đồng đều giữa các lần đo hoặc giữa các kiểm định viên khác nhau, từ đó đảm bảo độ lặp lại (repeatability) cao trong môi trường kiểm tra hàng loạt.
Bộ chuẩn hiệu chuẩn (setting standard) đi kèm được dùng như thế nào?
Setting standard là dưỡng chuẩn có kích thước chính xác dùng để kiểm tra và hiệu chỉnh điểm zero của panme trước khi đo. Người dùng kẹp đầu đo vào dưỡng, nếu giá trị lệch khỏi kích thước chuẩn thì dùng cờ lê đi kèm để chỉnh lại vị trí ống thước (sleeve) về zero. Thao tác này nên thực hiện mỗi khi bắt đầu ca đo hoặc sau khi panme bị va đập.
Vật liệu mũi đo carbide có ưu điểm gì so với thép tôi thông thường?
Mũi carbide có độ cứng cao hơn thép tôi cứng thông thường, khả năng chống mài mòn tốt hơn đáng kể khi đo các vật liệu cứng hoặc có cạnh sắc. Tuổi thọ bề mặt đo được kéo dài, giảm tần suất thay thế và duy trì độ chính xác đo lâu dài trong điều kiện sản xuất liên tục.
MAZAKO có hỗ trợ hiệu chuẩn và bảo hành panme Mitutoyo 112-214 không?
MAZAKO cung cấp dịch vụ tư vấn lựa chọn thiết bị, hỗ trợ kỹ thuật sau bán hàng và kết nối dịch vụ hiệu chuẩn có chứng chỉ theo tiêu chuẩn ISO. Khách hàng có thể liên hệ trực tiếp với MAZAKO để được hướng dẫn quy trình bảo hành và hiệu chuẩn định kỳ cho thiết bị Mitutoyo.
