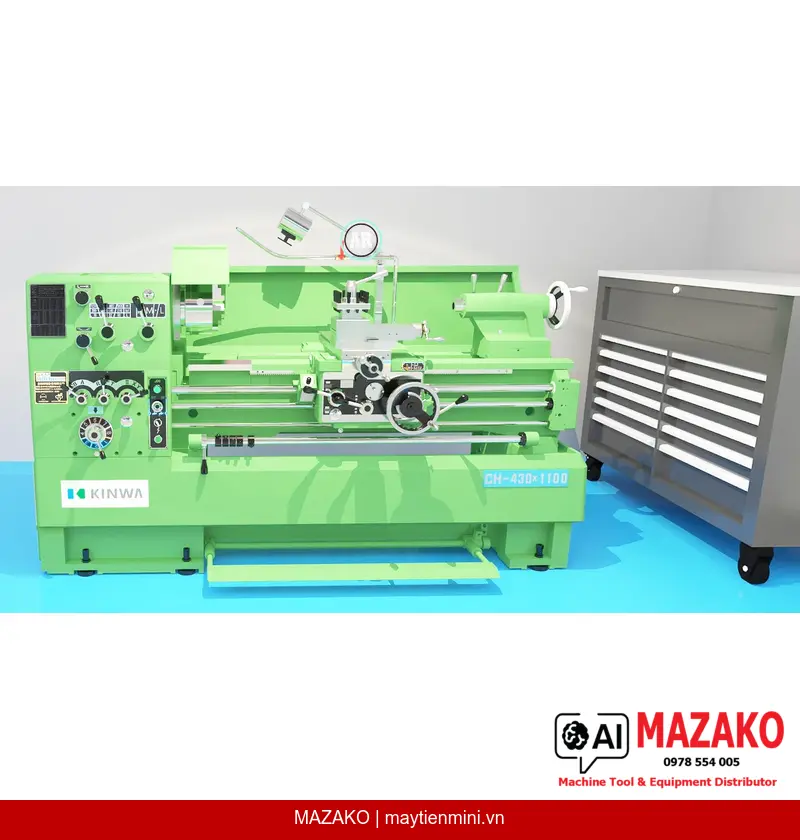

Máy tiện vạn năng KINWA CH-430x1700 thuộc dòng CH Series High Speed Precision Engine Lathe của Chin Hung Machinery — nhà sản xuất máy tiện Đài Loan hơn 55 năm kinh nghiệm. Với thiết kế thân máy hình trụ tròn đặc trưng, kết cấu cứng vững vượt trội và hộp số tích hợp ren hệ Mét lẫn hệ Anh, CH-430x1700 đáp ứng các yêu cầu gia công chính xác cao trong môi trường sản xuất công nghiệp. MAZAKO là Tổng đại lý chính thức của KINWA tại Việt Nam, đảm bảo máy chính hãng, có bảo hành và hỗ trợ kỹ thuật đầy đủ.
Thiết kế dạng hình trụ tròn (circular shaped design) mang lại độ ổn định và độ cứng vững tối ưu trong suốt quá trình gia công tốc độ cao, giảm thiểu rung động và nâng cao độ chính xác bề mặt chi tiết.
Trục chính chạy trên vòng bi đũa côn lớp P, đảm bảo độ ổn định xuất sắc khi cắt gọt nặng. Bánh răng đạt tiêu chuẩn JIS cấp 1, vận hành êm, ít tiếng ồn. Bôi trơn đầu máy kết hợp ngâm dầu và bơm cưỡng bức.
Dãy tốc độ trục chính từ 35 đến 2000 vòng/phút (12 cấp, lỗ trục chính Ø58 mm), 36 bước tiến dao, hành trình nòng Ụ động 170 mm. Đường kính tiện qua băng máy 432 mm, khoảng cách chống tâm 1667 mm phù hợp gia công chi tiết dài và lớn.
Hộp số kết hợp tiện ren hệ Mét (0,2–14 mm, 39 loại) và hệ Anh (2–72 TPI, 44 loại). Trang bị chốt cắt (shear pin) bảo vệ quá tải, bôi trơn ngâm dầu. Tạp dề (apron) có khóa tiến dao chống nhầm lẫn, bơm bôi trơn tự động kết hợp thủ công cho băng trượt và băng máy.
Máy tiện vạn năng KINWA CH-430x1700 phù hợp với các xưởng cơ khí chế tạo, bộ phận bảo trì nhà máy và cơ sở sản xuất phụ tùng cần gia công trục, bạc, vít me, ống dẫn và các chi tiết ren chính xác. Khả năng tiện ren hệ Mét và hệ Anh trên cùng một máy giúp đáp ứng đa dạng yêu cầu đơn hàng, đặc biệt trong lĩnh vực phụ tùng ô tô, xe máy, thiết bị dầu khí và máy tự động hóa.
Thứ nhất, xuất xứ Đài Loan từ nhà máy Chin Hung Machinery — thương hiệu đã xuất khẩu hơn 4.000 bộ sang Hoa Kỳ và hơn 600 bộ sang Nhật Bản, chứng minh chất lượng được thị trường khắt khe nhất công nhận. Thứ hai, kết cấu thân máy hình trụ tròn và vòng bi trục chính lớp P đảm bảo độ cứng vững và tuổi thọ vượt trội so với các máy tiện phổ thông cùng phân khúc. Thứ ba, hộp số tích hợp ren Mét và Anh, 36 bước tiến dao, hỗ trợ đa dạng chương trình gia công mà không cần thay đổi thiết lập phức tạp. Thứ tư, mua máy qua MAZAKO — Tổng đại lý KINWA chính thức tại Việt Nam — đảm bảo máy chính hãng, phụ tùng thay thế đầy đủ, bảo hành và hỗ trợ kỹ thuật tận nơi.
Liên hệ MAZAKO — Tổng đại lý KINWA tại Việt Nam để được tư vấn và báo giá chính xác nhất.
| Thông số | Giá trị |
|---|---|
| Model | CH-430x1700 |
| Đường kính tiện qua băng máy | 432 mm |
| Đường kính qua bàn dao ngang | 268 mm |
| Đường kính tiện qua hầu máy | 610 mm |
| Đường kính tiện tối đa | 385 mm |
| Độ rộng hầu máy | 275 mm |
| Khoảng cách chống tâm | 1667 mm |
| Độ rộng băng máy tiện | 300 mm |
| Hành trình trượt bàn dao dọc | 145 mm |
| Hành trình trượt bàn dao ngang | 265 mm |
| Đường kính lỗ trục chính | 58 mm (78 mm tùy chọn) |
| Côn trong lỗ trục chính | MT6 x MT4 |
| Kiểu mũi trục chính | A1-6, D1-6 (tùy chọn: A2-6, D2-6, D1-8) |
| Số cấp tốc độ | 12 |
| Dãy tốc độ trục chính (220V/60Hz, Ø58 mm) | 35, 52, 75, 110, 160, 230, 330, 490, 650, 950, 1350, 2000 R.P.M. |
| Dãy tốc độ trục chính (tùy chọn Ø78 mm) | 29, 43, 62, 90, 130, 190, 275, 405, 540, 790, 1120, 1650 R.P.M. |
| Số bước tiến dao | 36 |
| Bước tiến dao dọc (hệ Mét, P=6 mm) | 0,037–1,04 mm/rev |
| Bước tiến dao dọc (4 TPI) | 0,035–0,98 mm/rev |
| Bước tiến dao ngang | Bằng 1/2 bước tiến dao dọc |
| Đường kính vít me | 35 mm |
| Bước vít me | 4 TPI, P=6 mm |
| Khả năng tiện ren hệ Anh | 2–72 TPI (44 loại) |
| Khả năng tiện ren hệ Mét | 0,2–14 mm (39 loại) |
| Hành trình nòng Ụ động | 170 mm |
| Đường kính nòng Ụ động | 60 mm |
| Côn nòng Ụ động | MT#4 |
| Công suất motor trục chính (30 phút) | 5 HP (7,5 HP tùy chọn) |
| Công suất motor tưới nguội | 1/8 HP |
| Chiều cao máy | 1400 mm |
| Trọng lượng máy | 1800 kg |
