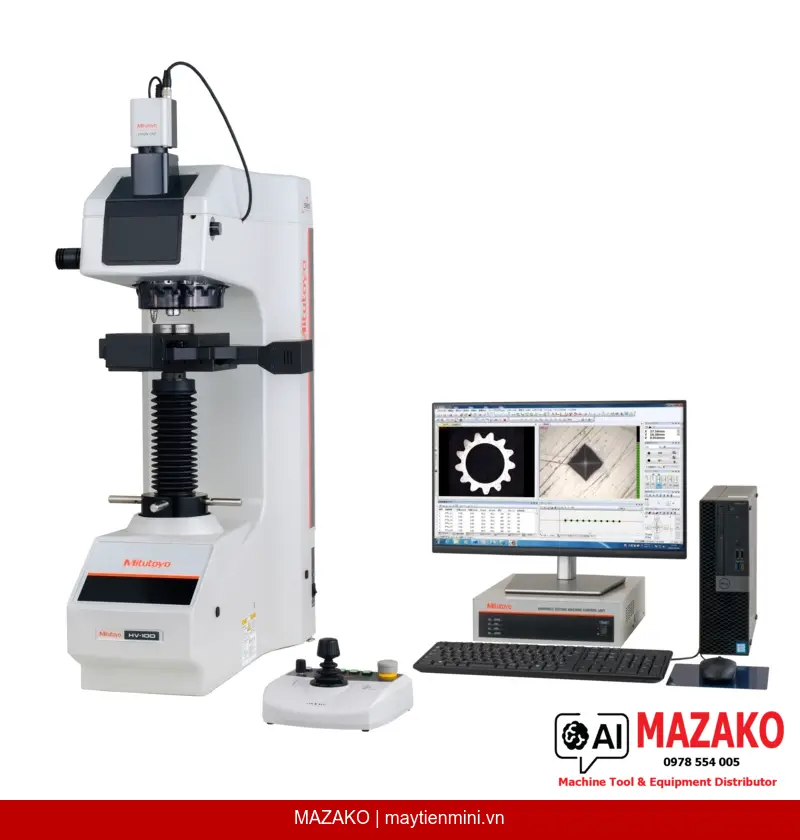

Máy đo độ cứng Mitutoyo 810-443-11-CSET HV-110

Mô tả sản phẩm

Máy đo độ cứng Mitutoyo HV-110 C-Type Set (810-443-11-CSET) là giải pháp đo độ cứng đa phương pháp Vickers, Knoop và Brinell trong một thiết bị duy nhất. Với phần mềm AVPAK tích hợp, hệ thống tải trọng dead weight và hệ quang học vô cực (infinitely corrected), thiết bị đáp ứng tiêu chuẩn quốc tế ISO 6507, ASTM E92, ASTM E384 và JIS B 7725, phù hợp cho phòng QC/QA nhà máy sản xuất yêu cầu độ chính xác cao.

Đo đa phương pháp

Hỗ trợ đầy đủ Vickers (HV1–HV50), Knoop (HK1–HK2) và Brinell (HBW 1/1 đến HBW 2.5/62.5), đáp ứng mọi yêu cầu kiểm tra độ cứng vật liệu kim loại và phi kim loại trong sản xuất công nghiệp.

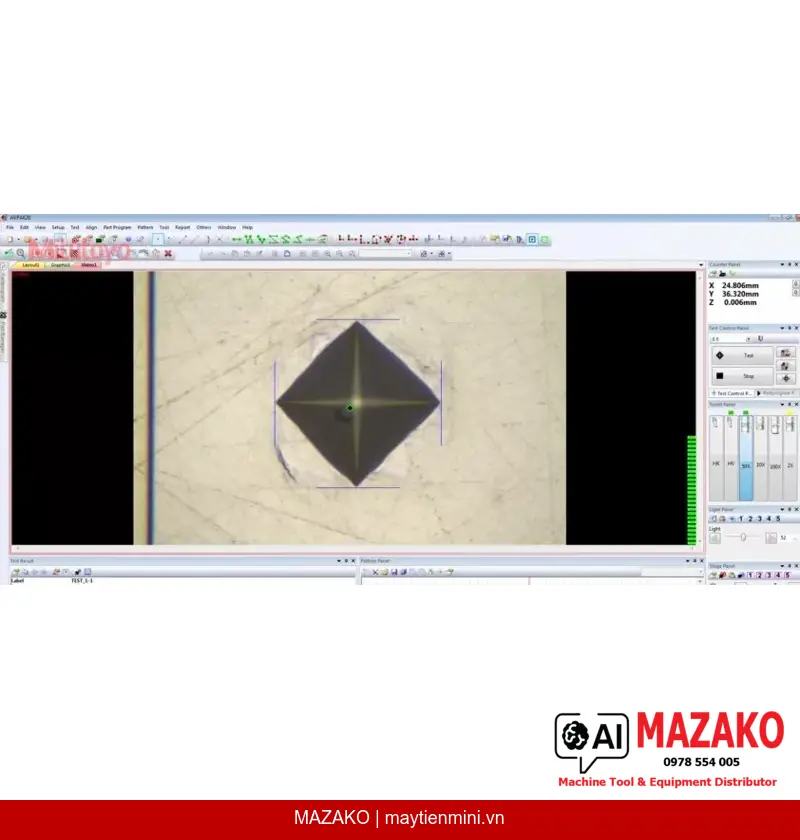

Phần mềm AVPAK chuyên sâu

Điều khiển revolver và bàn dịch chuyển XY tự động, đánh giá chiều sâu thấm cứng theo ISO 18203 (CHD, NHD, SHD), tạo lập trình chi tiết, phát hiện cạnh mẫu và xuất báo cáo PDF/Excel trực tiếp.

Hệ quang học vô cực

Sử dụng objective lens MH Plan 2x, 10x và 20x với nguồn sáng LED trắng và màng chắn khẩu độ có thể điều chỉnh, đảm bảo hình ảnh vết đo sắc nét, hỗ trợ đọc kết quả tự động chính xác.

Kết nối dữ liệu linh hoạt

Tương thích MeasurLink, xuất dữ liệu PDF và Excel, hỗ trợ StatusMonitor. Giao diện đa ngôn ngữ gồm 17 ngôn ngữ, thuận tiện vận hành trong môi trường sản xuất quốc tế.

Tiêu chuẩn áp dụng

Máy đo độ cứng 810-443-11-CSET được kiểm định và tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt: Vickers theo ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725; Knoop theo ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734; Brinell theo EN ISO 6506, ASTM E10, JIS B7724; độ bền gãy KC theo phương pháp IF (JIS R1697). Thiết bị đi kèm chứng chỉ kiểm định (inspection certificate) và mẫu chuẩn 700 HV10.

Ứng dụng trong sản xuất công nghiệp

Thiết bị phù hợp kiểm tra độ cứng chi tiết sau nhiệt luyện, thấm cacbon, thấm nitơ, phân tích chiều sâu lớp thấm cứng và kiểm soát chất lượng vật liệu đầu vào. Bàn XY 100×100 mm, chiều cao mẫu tối đa 172 mm và tải trọng tối đa 7 kg đáp ứng đa dạng kích thước mẫu công nghiệp.

Bộ HV-110 C-Type Set bao gồm

Máy chính HV-110 C-Type, mũi đâm kim cương (diamond indenter), mẫu chuẩn 700 HV10 (Ø64mm × 15mm), đe phẳng 810-039 (Ø64mm ngoài), thước nước 11AAB941 và chứng chỉ kiểm định. Dây nguồn không bao gồm trong bộ.

Phạm vi lực thử: 2.942–294.2N (0.3–30 kgf) — phủ rộng từ micro đến macro hardness
Độ phân giải: 0.01 HV (có thể cài đặt) — đảm bảo độ chính xác phân tích vật liệu
Thời gian giữ tải: 5–999 giây, bước 1 giây — linh hoạt theo từng tiêu chuẩn kiểm tra
Tốc độ tiếp cận mũi đâm: 60 μm/s hoặc 150 μm/s — có thể lựa chọn
Nhiệt độ vận hành: 5–40°C, độ ẩm ≤80% RH không ngưng tụ — phù hợp môi trường nhà máy
Kích thước máy (W×D×H): 379×627×874 mm, khối lượng 70.9 kg

Tư vấn và báo giá Mitutoyo 810-443-11-CSET

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông số	Giá trị
Mã sản phẩm	810-443-11-CSET
Tiêu chuẩn Vickers	ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725
Tiêu chuẩn Knoop	ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734
Tiêu chuẩn Brinell	EN ISO 6506, ASTM E10, JIS B7724
Tiêu chuẩn KC fracture toughness	Dựa trên phương pháp IF (JIS R1697)
Thang đo Vickers	HV1; HV2; HV3; HV5; HV10; HV20; HV30; HV50
Thang đo Knoop	HK1; HK2
Thang đo Brinell	HBW 1/30; HBW 1/10; HBW 2.5/62.5; HBW 1/5; HBW 2.5/31.25; HBW 1/2.5; HBW 2.5/15.625; HBW 1/1; HBW 2.5/6.25 ( cần phụ kiện bổ sung)
Phương pháp điều khiển	Phần mềm AVPAK
Độ phân giải	0.01 HV (có thể cài đặt)
Phạm vi lực thử	2.942–294.2N (0.3–30 kgf)
Hệ thống tạo lực	Dead weight system
Thời gian giữ tải	5–999 s, bước 1 s
Tốc độ tiếp cận mũi đâm	60 μm/s hoặc 150 μm/s (có thể chọn)
Hệ quang học	Infinitely corrected
Objective lens tiêu chuẩn	MH Plan 2x, 10x, 20x
Nguồn sáng	White LED
Màng chắn khẩu độ	Có thể điều chỉnh
Phương pháp lấy nét	Tự động
Bàn XY	810-462-10
Trục Z	Nâng hạ thủ công
Phạm vi XY	100×100 mm
Phương pháp dẫn động revolver	Motor/Thủ công
Điều khiển revolver	Touch panel
Số cổng objective lens	3 (3 trang bị sẵn)
Số cổng mũi đâm	1 (trang bị sẵn)
Thích nghi bàn/đe	Ø19 mm
Chiều cao mẫu tối đa	172 mm
Chiều sâu cổ (Throat depth)	170 mm
Khối lượng mẫu tối đa	7 kg
Kích thước máy (W×D×H)	379×627×874 mm
Khối lượng máy chính	70.9 kg
Nguồn điện	AC 100–240V (tự động chọn)
Công suất tiêu thụ	89 W
Nhiệt độ vận hành	5–40°C
Độ ẩm tương đối	≤80% RH, không ngưng tụ
Tần số rung động	≤10 Hz
Tương thích MeasurLink	Có
Xuất dữ liệu	PDF, Excel
Mũi đâm kim cương	Bao gồm trong bộ
Mẫu chuẩn	700 HV10, Ø64mm × 15mm
Đe phẳng	810-039, Ø64mm ngoài
Chứng chỉ kiểm định	Bao gồm trong bộ
Dây nguồn	Không bao gồm

Câu hỏi thường gặp

Máy đo độ cứng Mitutoyo 810-443-11-CSET đo được những phương pháp nào?

Thiết bị hỗ trợ đồng thời ba phương pháp: Vickers (HV1–HV50), Knoop (HK1–HK2) và Brinell (HBW 1/1 đến HBW 2.5/62.5). Ngoài ra có thể đánh giá độ bền gãy KC theo phương pháp IF (JIS R1697). Tất cả phương pháp đều được kiểm định theo tiêu chuẩn ISO, ASTM và JIS tương ứng.

Phần mềm AVPAK trong bộ 810-443-11-CSET có những chức năng gì nổi bật?

AVPAK điều khiển revolver và bàn XY tự động, hỗ trợ lập trình chi tiết, phát hiện cạnh mẫu, bù cong bề mặt và tạo ảnh tổng quan. Phần mềm đánh giá chiều sâu thấm cứng theo ISO 18203 (CHD, NHD, SHD), thực hiện Jominy Test và xuất báo cáo PDF hoặc Excel trực tiếp.

Phạm vi lực thử và độ phân giải của máy HV-110 C-Type Set là bao nhiêu?

Phạm vi lực thử từ 2.942 đến 294.2N (tương đương 0.3–30 kgf), phù hợp từ kiểm tra micro hardness đến macro hardness. Độ phân giải đạt 0.01 HV và có thể cài đặt theo yêu cầu kiểm tra. Thời gian giữ tải có thể đặt từ 5 đến 999 giây với bước 1 giây.

Máy 810-443-11-CSET có thể đo mẫu có kích thước và khối lượng tối đa bao nhiêu?

Chiều cao mẫu tối đa là 172 mm, chiều sâu cổ (throat depth) 170 mm và khối lượng mẫu tối đa 7 kg. Bàn XY có phạm vi dịch chuyển 100×100 mm với thích nghi đe tiêu chuẩn Ø19 mm, phù hợp đa dạng chi tiết công nghiệp.

Bộ sản phẩm Mitutoyo 810-443-11-CSET bao gồm những phụ kiện nào?

Bộ C-Type Set bao gồm máy chính HV-110, mũi đâm kim cương, mẫu chuẩn 700 HV10 (Ø64mm × 15mm), đe phẳng 810-039 (Ø64mm ngoài), thước nước 11AAB941 và chứng chỉ kiểm định. Lưu ý dây nguồn không được bao gồm và cần mua riêng.
