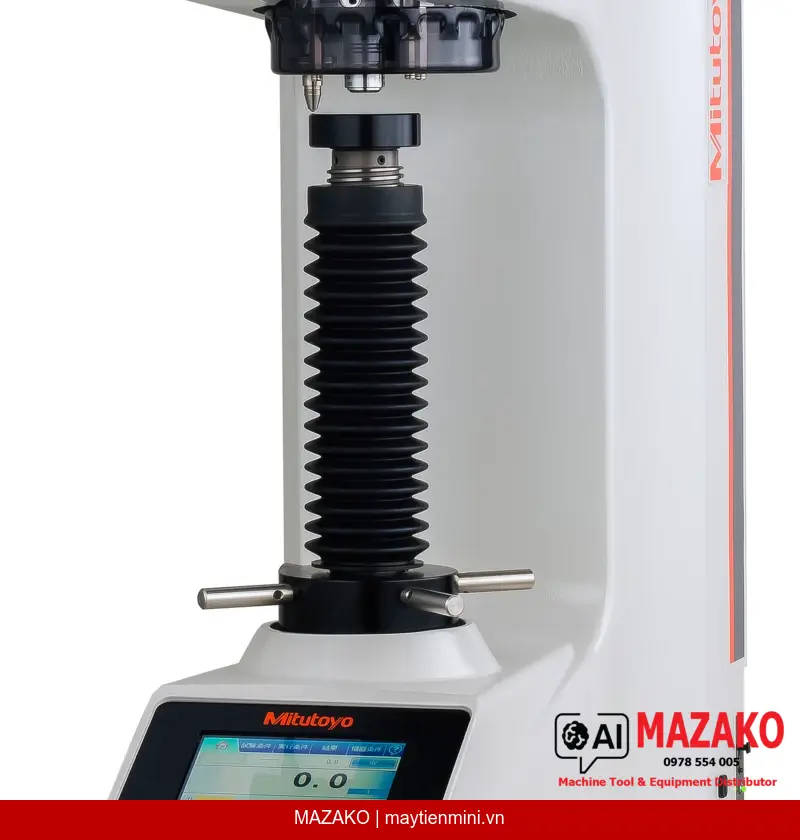

Máy đo độ cứng Mitutoyo HV-110 810-440-13-ASET

Mô tả sản phẩm

Máy đo độ cứng Mitutoyo HV-110 A-Type Set (mã 810-440-13-ASET) là hệ thống đo độ cứng đa phương pháp cấp phòng thí nghiệm, hỗ trợ đồng thời ba thang đo Vickers, Knoop và Brinell. Thiết bị đáp ứng đầy đủ các tiêu chuẩn quốc tế ISO 6507, ISO 4545, EN ISO 6506, ASTM E92, ASTM E384 và JIS, phù hợp cho bộ phận QC/QA trong ngành gia công cơ khí, nhiệt luyện và vật liệu.

Đa phương pháp đo

Hỗ trợ Vickers (HV1–HV50), Knoop (HK1–HK2) và Brinell (HBW 1/30 đến HBW 2.5/6.25), bao phủ toàn bộ dải độ cứng từ vật liệu mềm đến hợp kim cứng.

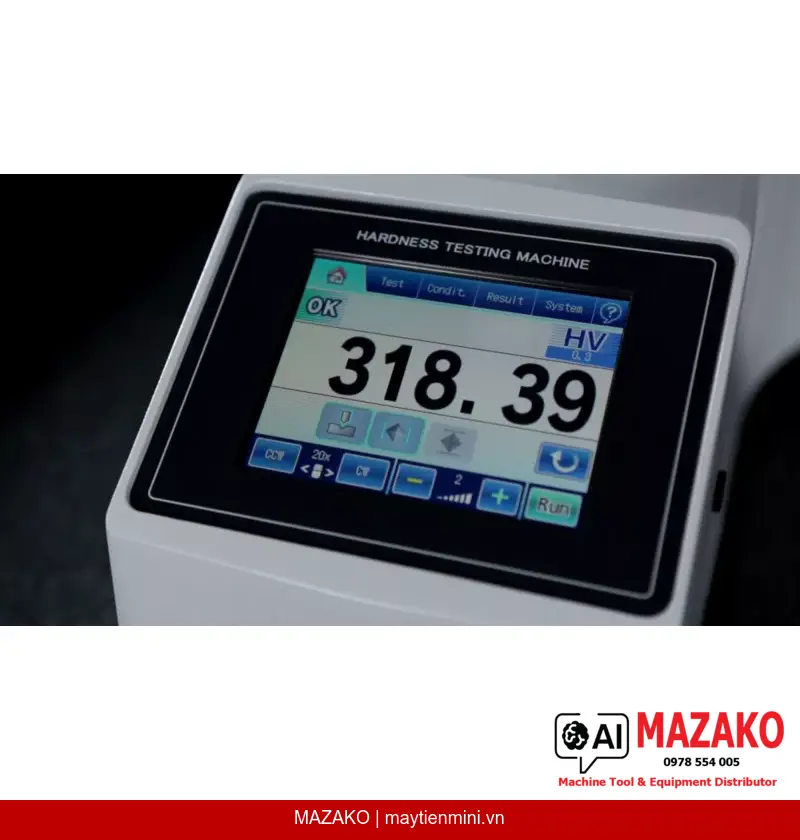

Điều khiển màn hình cảm ứng 5,7 inch

Giao diện cảm ứng trực quan với 3 định dạng hiển thị, kiểm soát lực thử, phán định GO/NG, tính thống kê và chuyển đổi thang độ cứng ngay trên màn hình.

Hệ thống tải trọng chết (Dead Weight)

Cơ chế tạo lực bằng quả cân cơ học đảm bảo độ chính xác và độ lặp lại cao của lực thử trong phạm vi 9,807–490N (1–50kgf), không phụ thuộc nguồn điện áp.

Phần mềm AVPAK tích hợp

Hỗ trợ đo tự động, đánh giá chiều sâu tôi cứng CHD/NHD/SHD, thử Jominy, bù cong bề mặt, tạo báo cáo và xuất dữ liệu ra ngoài theo chuẩn ISO 18203.

Tiêu chuẩn áp dụng

Máy đo độ cứng 810-440-13-ASET tuân thủ đầy đủ các tiêu chuẩn: Vickers – ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725; Knoop – ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734; Brinell – EN ISO 6506, ASTM E10, JIS B7724; độ bền gãy KC theo phương pháp IF (JIS R1697). Đây là yêu cầu bắt buộc cho phòng thí nghiệm được công nhận hoặc dây chuyền sản xuất xuất khẩu.

Kết nối và xuất dữ liệu

Thiết bị hỗ trợ xuất dữ liệu qua RS-232C, SPC Digimatic (kết nối D-type) và USB, tương thích với phần mềm MeasurLink để quản lý dữ liệu đo lường thống kê trong hệ thống SPC của nhà máy. Hỗ trợ 12 ngôn ngữ giao diện bao gồm tiếng Anh, Nhật, Đức, Pháp, Hàn, Trung và các ngôn ngữ châu Âu khác.

Thông số vận hành

Nguồn điện AC 100–240V tự động chọn dải, tiêu thụ 24W. Nhiệt độ vận hành 5–40°C, độ ẩm tương đối ≤80% không ngưng tụ. Chiều cao mẫu tối đa 210mm, độ sâu họng 170mm, tải trọng mẫu tối đa 20kg. Kích thước máy 306×698×786mm, khối lượng 60,1kg.

Bộ sản phẩm A-Type Set bao gồm

Máy đo độ cứng HV-110, đầu đo kim cương (đã lắp sẵn), tấm chuẩn 700 HV10 (Ø64mm × 15mm), đe phẳng 810-039 (Ø64mm), thước thủy 11AAB941 và chứng chỉ kiểm định. Bộ cáp nguồn không bao gồm — vui lòng xác nhận tiêu chuẩn phích cắm theo khu vực khi đặt hàng.

Đo Vickers HV1 đến HV50 — phủ toàn dải ứng dụng nhiệt luyện công nghiệp
Độ phân giải 0,01 HV (có thể cài đặt) — phù hợp yêu cầu phòng thí nghiệm chính xác cao
Thấu kính khách quan MH Plan 10x và 20x vô cực hiệu chỉnh — ảnh sắc nét, đo vết in chính xác
Tốc độ tiếp cận đầu đo có thể chọn 60 μm/s hoặc 150 μm/s
Thời gian giữ tải 5–999 giây, bước 1 giây — linh hoạt theo từng tiêu chuẩn vật liệu
Màng chắn khẩu độ điều chỉnh được — tối ưu độ tương phản ảnh đo

Tư vấn và báo giá Mitutoyo HV-110 810-440-13-ASET

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông số	Giá trị
Tiêu chuẩn Vickers	ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725
Tiêu chuẩn Knoop	ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734
Tiêu chuẩn Brinell	EN ISO 6506, ASTM E10, JIS B7724
Tiêu chuẩn KC fracture toughness	Phương pháp IF (JIS R1697)
Thang đo Vickers	HV1; HV2; HV3; HV5; HV10; HV20; HV30; HV50
Thang đo Knoop	HK1; HK2
Thang đo Brinell	HBW 1/30; HBW 1/10; HBW 2.5/62.5; HBW 1/5; HBW 2.5/31.25; HBW 1/2,5; HBW 2.5/15.625; HBW 1/1; HBW 2.5/6.25
Phương thức điều khiển	Màn hình cảm ứng 5,7 inch
Phạm vi lực thử	9,807–490N (1–50kgf)
Cơ chế tạo lực	Dead weight system (quả cân cơ học)
Chuyển đổi lực thử	Cảm ứng màn hình
Thời gian giữ tải	5–999 giây, bước 1 giây
Tốc độ tiếp cận đầu đo	60 μm/s hoặc 150 μm/s (có thể chọn)
Độ phân giải	0,01 HV (có thể cài đặt)
Hệ thống quang học	Vô cực hiệu chỉnh (Infinitely corrected)
Thấu kính tiêu chuẩn	MH Plan 10x và 20x
Nguồn sáng	White LED
Màng chắn khẩu độ	Điều chỉnh được
Phương pháp lấy nét	Thủ công
Trục Z	Nâng hạ thủ công
Bàn XY	Tùy chọn (không bao gồm)
Truyền động turret	Motor / Thủ công
Số cổng thấu kính	3 (lắp sẵn 2)
Số cổng đầu đo	1 (lắp sẵn)
Đường kính đe / bàn gá	Ø19 mm
Chiều cao mẫu tối đa	210 mm
Độ sâu họng	170 mm
Tải trọng mẫu tối đa	20 kg
Kích thước (W×D×H)	306×698×786 mm
Khối lượng máy chính	60,1 kg
Nguồn điện	AC 100–240V (tự động chọn dải)
Công suất tiêu thụ	24W
Nhiệt độ vận hành	5–40°C
Độ ẩm tương đối	≤80% RH, không ngưng tụ
Tần số rung động	≤10Hz
Kết nối dữ liệu	RS-232C, SPC Digimatic (D-type), USB
Tương thích MeasurLink	Có
Hỗ trợ ngôn ngữ	Nhật, Anh, Đức, Pháp, Ý, Tây Ban Nha, Hàn, Trung phồn thể, Trung giản thể, Thổ Nhĩ Kỳ, Bồ Đào Nha
Đầu đo kim cương	Bao gồm trong bộ
Tấm chuẩn tham chiếu	700 HV10, Ø64mm × 15mm
Đe phẳng	810-039, Ø64mm bên ngoài
Thước thủy	11AAB941
Chứng chỉ kiểm định	Bao gồm
Cáp nguồn	Không bao gồm

Câu hỏi thường gặp

Máy đo độ cứng Mitutoyo HV-110 810-440-13-ASET hỗ trợ những phương pháp đo nào?

Thiết bị hỗ trợ đồng thời ba phương pháp: Vickers (HV1–HV50), Knoop (HK1–HK2) và Brinell (HBW 1/30 đến HBW 2.5/6.25). Ngoài ra còn hỗ trợ đánh giá độ bền gãy KC theo phương pháp IF theo JIS R1697, phù hợp cho vật liệu gốm và hợp kim cứng.

Bộ A-Type Set 810-440-13-ASET bao gồm những phụ kiện gì?

Bộ A-Type Set bao gồm máy chính HV-110, đầu đo kim cương (lắp sẵn), tấm chuẩn tham chiếu 700 HV10 (Ø64mm × 15mm), đe phẳng 810-039 (Ø64mm), thước thủy 11AAB941 và chứng chỉ kiểm định. Cáp nguồn không bao gồm, cần xác nhận tiêu chuẩn phích cắm khi đặt hàng.

Phần mềm AVPAK trên HV-110 hỗ trợ những chức năng nào cho sản xuất công nghiệp?

AVPAK hỗ trợ đánh giá chiều sâu tôi cứng CHD, NHD, SHD theo ISO 18203, thử Jominy, lập trình đo tự động theo biên dạng chi tiết, bù cong bề mặt, tạo báo cáo và xuất dữ liệu ra ngoài. Phần mềm cũng tương thích với StatusMonitor để giám sát thiết bị từ xa.

Thiết bị 810-440-13-ASET có thể kết nối với hệ thống SPC của nhà máy không?

Có. Máy hỗ trợ xuất dữ liệu qua RS-232C, cổng SPC Digimatic (D-type) và USB, đồng thời tương thích với phần mềm MeasurLink của Mitutoyo. Đây là nền tảng để tích hợp dữ liệu đo độ cứng vào hệ thống kiểm soát chất lượng thống kê SPC của nhà máy.

Yêu cầu môi trường lắp đặt máy đo độ cứng HV-110 là gì?

Máy vận hành trong điều kiện nhiệt độ 5–40°C, độ ẩm tương đối ≤80% không ngưng tụ, tần số rung động ≤10Hz. Nền lắp đặt cần bằng phẳng, cách xa nguồn rung động cơ học. Nguồn điện AC 100–240V tự động chọn dải, tiêu thụ 24W.
