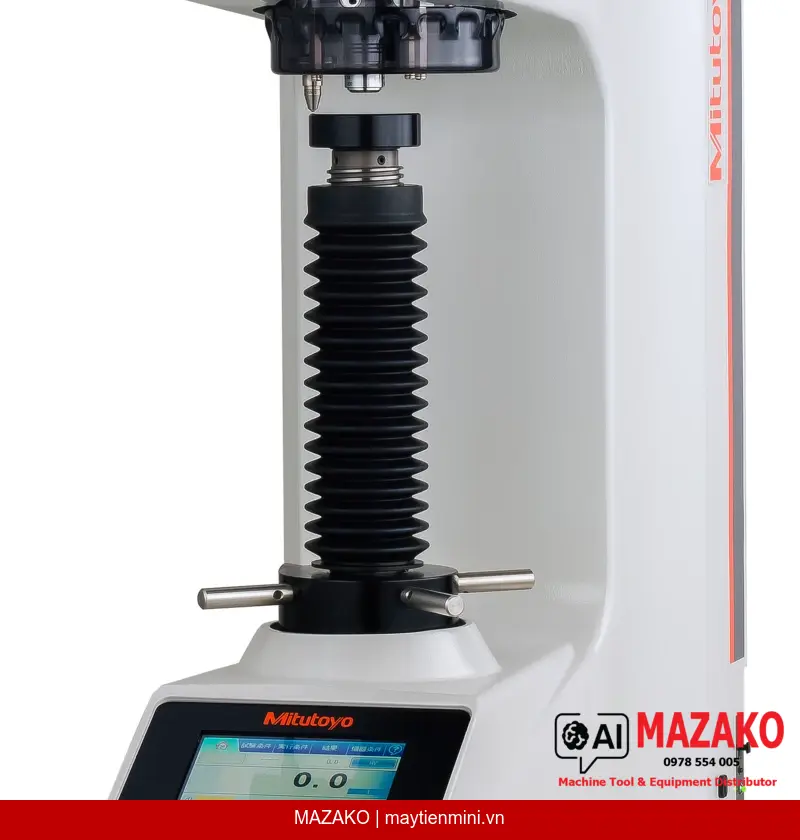

Máy đo độ cứng Mitutoyo HV-120 810-445-13

Mô tả sản phẩm

Máy đo độ cứng Mitutoyo HV-120 mã 810-445-13 là thân máy thủ công (không kèm dây nguồn) thuộc dòng máy đo độ cứng đa năng cao cấp, hỗ trợ ba phương pháp đo Vickers, Knoop và Brinell theo các tiêu chuẩn quốc tế ISO, ASTM và JIS. Thiết bị phù hợp cho phòng thí nghiệm QC/QA yêu cầu độ chính xác cao và khả năng đo trên nhiều loại vật liệu.

Đa phương pháp đo

Hỗ trợ đo theo tiêu chuẩn Vickers (HV0.3–HV30), Knoop (HK0.3–HK1) và Brinell (HBW 1/30 đến HBW 2.5/6.25), đáp ứng hầu hết yêu cầu kiểm tra vật liệu công nghiệp.

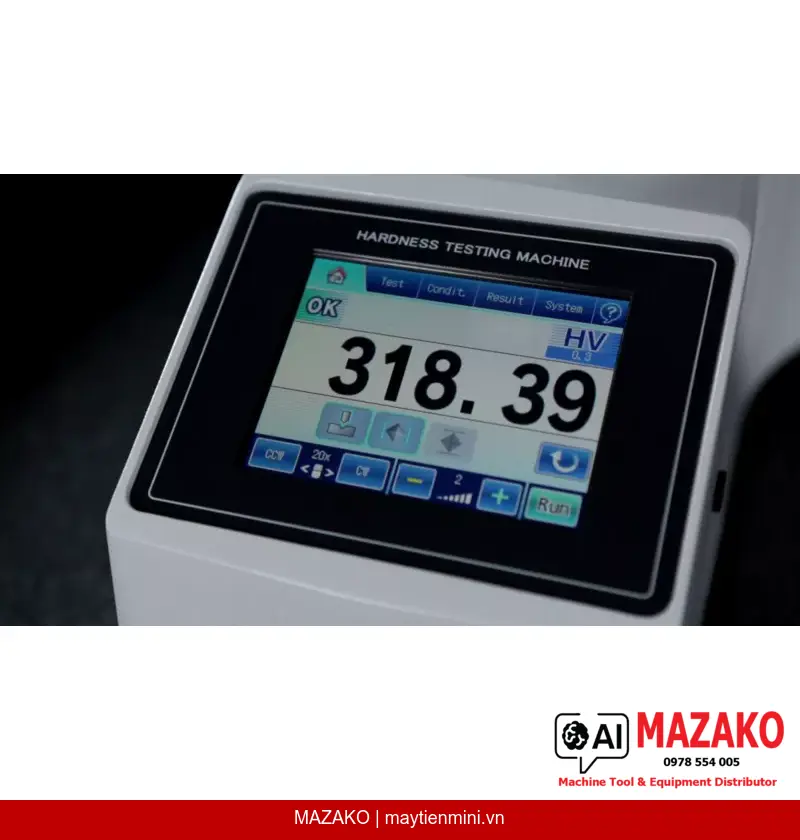

Màn hình cảm ứng 5.7"

Điều khiển toàn bộ qua màn hình cảm ứng 5.7" với 3 định dạng hiển thị, hỗ trợ 12 ngôn ngữ, thao tác trực quan cho kỹ thuật viên trong môi trường sản xuất.

Hệ tải trọng cơ học

Cơ chế tải trọng dead weight đảm bảo lực thử chính xác trong dải 2.942–294.2N (0.3–30 kgf), chuyển đổi lực thử dễ dàng qua bảng điều khiển cảm ứng.

Kết nối dữ liệu linh hoạt

Trang bị cổng RS-232C, USB và kết nối SPC Digimatic D-type, tương thích MeasurLink để tích hợp vào hệ thống quản lý chất lượng sản xuất.

Tiêu chuẩn áp dụng

Thiết bị tuân thủ đầy đủ các tiêu chuẩn đo độ cứng quốc tế: Vickers theo ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725; Knoop theo ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734; Brinell theo EN ISO 6506, ASTM E10, JIS B7724; và độ bền gãy KC theo phương pháp IF (JIS R1697).

Phần mềm và chức năng phân tích

Phần mềm tích hợp trên màn hình cảm ứng cung cấp phán định GO/NG, hiệu chỉnh đường cong, chuyển đổi thang độ cứng và tính toán thống kê. Tùy chọn phần mềm AVPAK nâng cao hỗ trợ lập trình chi tiết, tạo mẫu đo, đánh giá chiều sâu tôi cứng CHD/NHD/SHD theo ISO 18203, thử nghiệm Jominy và xuất báo cáo tự động.

Thông số kết cấu và không gian đo

Chiều cao mẫu tối đa 210 mm, chiều sâu họng 170 mm, tải trọng mẫu tối đa 20 kg. Thân máy nặng 58 kg với kích thước 306×698×786 mm (W×D×H), phù hợp lắp đặt cố định tại phòng đo lường hoặc xưởng sản xuất.

Lưu ý khi đặt hàng

Mã 810-445-13 là thân máy HV-120 thủ công KHÔNG bao gồm dây nguồn. Dây nguồn cần đặt hàng riêng theo quy cách phù hợp với tiêu chuẩn điện địa phương. Một số thang Brinell yêu cầu phụ kiện bổ sung (đánh dấu **).

Đầu đo kim cương (diamond indenter) đã được trang bị sẵn
Kèm mẫu chuẩn 700 HV10 (Ø64mm × 15mm) và đe phẳng Ø64mm (810-039)
Kèm chứng chỉ kiểm định (Inspection Certificate)
Nguồn điện AC100–240V tự động nhận dải, tiêu thụ 24W
Nhiệt độ vận hành 5–40°C, độ ẩm ≤80% RH không ngưng tụ
Độ phân giải 0.01 HV (có thể cài đặt)

Tư vấn và báo giá Mitutoyo HV-120 (810-445-13)

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông số	Giá trị
Model	HV-120
Tiêu chuẩn Vickers	ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725
Tiêu chuẩn Knoop	ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734
Tiêu chuẩn Brinell	EN ISO 6506, ASTM E10, JIS B7724
Tiêu chuẩn KC (độ bền gãy)	Phương pháp IF (JIS R1697)
Thang Vickers áp dụng	HV0.3; HV0.5; HV1; HV2.5; HV3; HV5; HV10; HV20; HV30
Thang Knoop áp dụng	HK0.3; HK0.5; HK1
Thang Brinell áp dụng	HBW 1/30; HBW 1/10; HBW 1/5; HBW 2.5/31.25; HBW 1/2.5; HBW 2.5/15.625; HBW 1/1; HBW 2.5/6.25 (yêu cầu phụ kiện bổ sung)
Phương thức điều khiển	Màn hình cảm ứng 5.7"
Ngôn ngữ hỗ trợ	Nhật, Anh, Đức, Pháp, Ý, Tây Ban Nha, Hàn, Trung phồn thể, Trung giản thể, Thổ Nhĩ Kỳ, Bồ Đào Nha
Độ phân giải	0.01 HV (có thể cài đặt)
Tương thích MeasurLink	Có
Kết nối dữ liệu	RS-232C, SPC Digimatic D-type, USB
Phạm vi lực thử	2.942–294.2N (0.3–30 kgf)
Cơ chế tạo lực	Dead weight system
Chuyển đổi lực thử	Bảng điều khiển cảm ứng
Thời gian giữ tải	5–999s (bước 1s)
Tốc độ tiếp cận đầu đo	Chọn được: 60 μm/s hoặc 150 μm/s
Hệ quang học	Infinitely corrected
Vật kính tiêu chuẩn	MH Plan 10x
Nguồn sáng	White LED
Khẩu độ điều chỉnh	Variable
Kính hiển vi đo	Tiêu chuẩn
Phương pháp lấy nét	Thủ công
Sàn XY	Tùy chọn
Trục Z	Nâng hạ thủ công
Dẫn động turret	Motor/Thủ công
Điều khiển turret	Bảng điều khiển cảm ứng
Số cổng vật kính	3 (1 trang bị sẵn)
Số cổng đầu đo	1 (trang bị sẵn)
Đường kính đế/đe	Ø19 mm
Chiều cao mẫu tối đa	210 mm
Chiều sâu họng	170 mm
Khối lượng mẫu tối đa	20 kg
Kích thước ngoài (W×D×H)	306×698×786 mm
Khối lượng thân máy	58 kg
Nguồn điện	AC100–240V (tự động nhận dải)
Công suất tiêu thụ	24W
Nhiệt độ vận hành	5–40°C
Độ ẩm tương đối	≤80% RH, không ngưng tụ
Tần số rung	≤10 Hz
Đầu đo kim cương	Kèm theo
Mẫu chuẩn	700 HV10, Ø64mm × 15mm
Đe phẳng	810-039, Ø64mm ngoài
Chứng chỉ kiểm định	Kèm theo
Dây nguồn	Không kèm theo

Câu hỏi thường gặp

Mã 810-445-13 bao gồm những gì và còn thiếu gì so với bộ hoàn chỉnh?

Mã 810-445-13 là thân máy HV-120 thủ công đã bao gồm đầu đo kim cương, mẫu chuẩn 700 HV10, đe phẳng 810-039 và chứng chỉ kiểm định. Tuy nhiên, dây nguồn không được kèm theo và cần đặt hàng riêng phù hợp với tiêu chuẩn điện của cơ sở sử dụng.

Máy đo độ cứng HV-120 hỗ trợ những phương pháp đo nào?

HV-120 hỗ trợ ba phương pháp chính: Vickers (HV0.3–HV30) theo ISO 6507-2 và ASTM E92, Knoop (HK0.3–HK1) theo ISO 4545-2, và Brinell (HBW 1/30 đến HBW 2.5/6.25) theo EN ISO 6506. Ngoài ra còn hỗ trợ đánh giá độ bền gãy KC theo phương pháp IF (JIS R1697). Một số thang Brinell yêu cầu phụ kiện bổ sung.

Máy có thể kết nối với hệ thống quản lý chất lượng SPC không?

Có. HV-120 trang bị đầy đủ cổng RS-232C, USB và kết nối SPC Digimatic D-type, đồng thời tương thích với phần mềm MeasurLink của Mitutoyo. Điều này cho phép tích hợp trực tiếp dữ liệu đo vào hệ thống SPC hoặc phần mềm quản lý chất lượng của nhà máy.

Phần mềm AVPAK trên HV-120 có những chức năng nổi bật nào dành cho sản xuất công nghiệp?

Phần mềm AVPAK hỗ trợ đánh giá chiều sâu tôi cứng CHD, NHD, SHD theo ISO 18203, thử nghiệm Jominy, lập trình chi tiết với nhận diện cạnh và căn chỉnh tọa độ, tạo mẫu đo tự động và xuất báo cáo. Đây là các chức năng phục vụ trực tiếp kiểm soát chất lượng nhiệt luyện trong sản xuất cơ khí chính xác.

Điều kiện môi trường vận hành và yêu cầu lắp đặt của HV-120 là gì?

Máy hoạt động trong điều kiện nhiệt độ 5–40°C, độ ẩm tối đa 80% RH không ngưng tụ, và tần số rung môi trường không vượt quá 10 Hz. Nguồn điện AC100–240V tự động nhận dải, tiêu thụ 24W. Thân máy nặng 58 kg nên cần bàn đo đủ tải trọng và bề mặt phẳng ổn định.
