Máy Đo Độ Cứng Mitutoyo 810-409-11-DSET2 HM-220

Mô tả sản phẩm

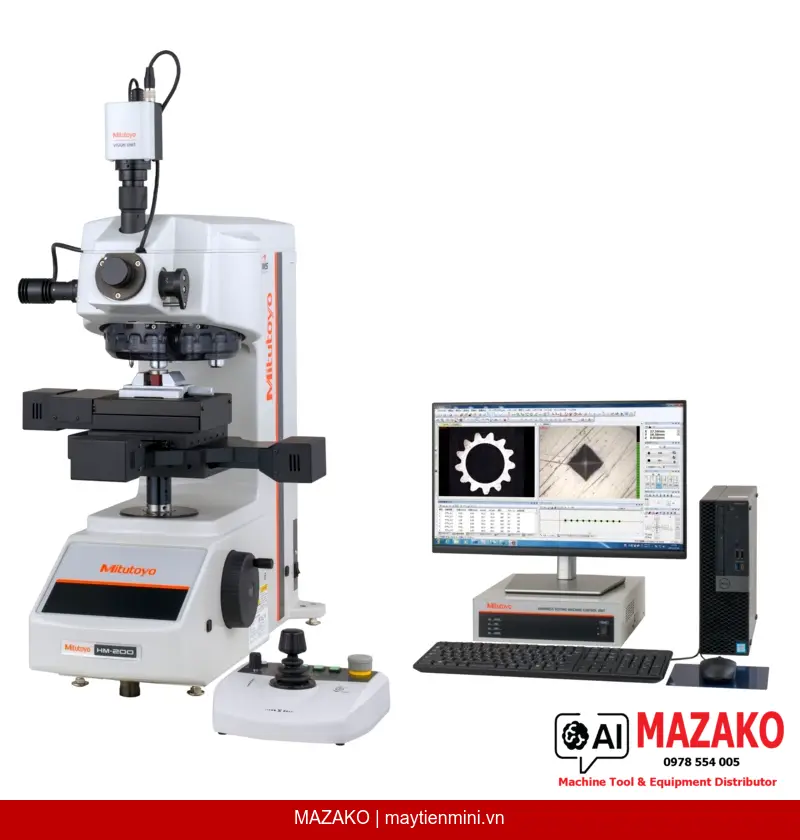

Máy đo độ cứng Mitutoyo HM-220 D-type Set mã 810-409-11-DSET2 là bộ thiết bị đo độ cứng vi mô Vickers và Knoop cao cấp, trang bị hai đầu đo trên turret, tích hợp phần mềm AVPAK và module tự động lấy nét (autofocus), đáp ứng tiêu chuẩn ISO 6507-2, ASTM E92, ASTM E384 và JIS B 7725 — phù hợp cho phòng thí nghiệm QC/QA công nghiệp đòi hỏi độ chính xác và khả năng lập trình đo tự động.

Tự Động Lấy Nét (Autofocus)

Module autofocus 810-465 tích hợp sẵn trong dòng D-Type giúp loại bỏ sai số do lấy nét thủ công, tăng tốc độ đo và đảm bảo độ lặp lại cao trong đo loạt lớn.

Phần Mềm AVPAK Toàn Diện

AVPAK điều khiển turret, sàn XY, điều chỉnh lực thử, đánh giá chiều sâu tôi cứng (CHD, NHD, SHD), thử nghiệm Jominy, lập trình chi tiết và xuất báo cáo PDF/Excel — hỗ trợ 17 ngôn ngữ.

Dải Lực Thử Rộng

Lực thử từ 0,0005 đến 2 kgf (0,4903–19610 mN) tạo ra bằng cơ cấu điện từ (voice coil), cho phép đo vật liệu mỏng, lớp phủ và vật liệu cứng giòn mà không gây biến dạng vùng lân cận.

Hai Cổng Đầu Đo Trên Turret

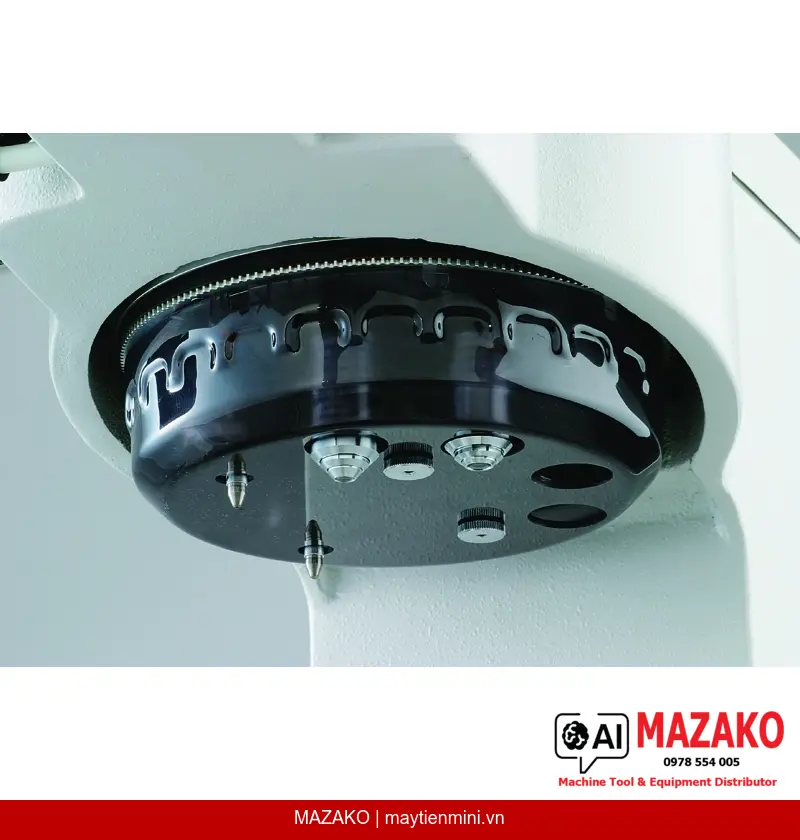

Turret 4 cổng ống kính và 2 cổng đầu đo (đã lắp sẵn 2 đầu đo) cho phép chuyển đổi nhanh giữa phương pháp Vickers và Knoop mà không cần tháo lắp thủ công.

Tiêu Chuẩn Đo Lường Được Hỗ Trợ

HM-220 D-type Set 810-409-11-DSET2 tuân thủ đầy đủ các tiêu chuẩn quốc tế: Vickers theo ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725; Knoop theo ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734; và đánh giá độ bền gãy KC theo phương pháp IF (JIS R1697). Thiết bị cũng hỗ trợ đánh giá chiều sâu tôi cứng theo ISO 18203.

Hệ Thống Quang Học Và Sàn Đo

Hệ thống quang học hiệu chỉnh vô cực với hai ống kính tiêu chuẩn MH Plan 10x và 50x, nguồn sáng LED trắng, màn chắn khẩu độ biến đổi. Sàn XY motorized 810-462-10 với hành trình 100×100 mm, trục Z thủ công hành trình 1,4 mm, cho phép lập trình vị trí đo và bù bề mặt cong ngay trên phần mềm AVPAK.

Khả Năng Tích Hợp Hệ Thống Quản Lý Chất Lượng

HM-220 D-type Set tương thích với MeasurLink — phần mềm SPC của Mitutoyo — và xuất dữ liệu trực tiếp dưới dạng PDF hoặc Excel, hỗ trợ truy xuất nguồn gốc dữ liệu đo và tích hợp vào quy trình kiểm soát chất lượng nhà máy.

Đo độ cứng Vickers với 19 thang tải, Knoop với 10 thang tải
Độ phân giải 0,01 HV, có thể cài đặt theo yêu cầu
Đầu đo kim cương và mẫu chuẩn 700 HV0,3 đi kèm trong bộ
Chứng chỉ kiểm định (inspection certificate) bao gồm trong bộ sản phẩm
Thân máy nhỏ gọn 383×586×683 mm, trọng lượng 53,5 kg
Nguồn điện AC 100–240V tự động nhận — dùng được tại Việt Nam không cần biến áp

Yêu Cầu Báo Giá Máy Đo Độ Cứng Mitutoyo HM-220 810-409-11-DSET2

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông số	Giá trị
Tiêu chuẩn áp dụng – Vickers	ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725
Tiêu chuẩn áp dụng – Knoop	ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734
Tiêu chuẩn áp dụng – Độ bền gãy KC	Theo phương pháp IF (JIS R1697)
Thang đo Vickers	HV0,00005; HV0,0001; HV0,0002; HV0,0003; HV0,0005*; HV0,001; HV0,002; HV0,003; HV0,005; HV0,01; HV0,02; HV0,03; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1; HV2
Thang đo Knoop	HK0,01; HK0,02; HK0,03; HK0,05; HK0,1; HK0,2; HK0,3; HK0,5; HK1; HK2
Phương pháp điều khiển	Phần mềm AVPAK
Độ phân giải	0,01 HV (có thể cài đặt)
Tương thích MeasurLink	Có
Xuất dữ liệu	PDF, Excel
Dải lực thử	0,4903–19610 mN (0,0005–2 kgf)
Tạo lực thử	Điện từ (Voice coil)
Chuyển đổi lực thử	AVPAK
Thời gian giữ tải	5–999 s, bước 1 s
Tốc độ tiếp cận đầu đo	60 μm/s; dưới HV0,03 có thể chọn theo bước 1 μm/s
Hệ thống quang học	Hiệu chỉnh vô cực
Ống kính tiêu chuẩn	MH Plan 10x và 50x
Nguồn sáng	LED trắng
Màn chắn khẩu độ	Biến đổi
Phương pháp lấy nét	Tự động (autofocus)
Module autofocus	810-465
Sàn XY	810-462-10
Trục Z	Nâng hạ thủ công
Hành trình XY	100×100 mm
Hành trình Z	1,4 mm
Điều khiển turret	Động cơ / Thủ công
Số cổng ống kính	4 (đã lắp 4)
Số cổng đầu đo	2 (đã lắp 2)
Lắp đặt sàn / đe	Ø19 mm
Chiều cao mẫu tối đa	72 mm
Chiều sâu họng	160 mm
Khối lượng mẫu tối đa	3 kg
Kích thước ngoài (R×S×C)	383×586×683 mm
Khối lượng thân máy	53,5 kg
Nguồn điện	AC 100–240V, tự động nhận
Công suất tiêu thụ	110 W
Nhiệt độ vận hành	5–40 °C
Độ ẩm tương đối	80% RH hoặc thấp hơn, không đọng sương
Tần số rung động	5 Hz hoặc thấp hơn
Đầu đo kim cương	Đi kèm
Mẫu chuẩn	700 HV0,3, Ø25 mm × 6 mm
Căn mực nước	Gắn trên thân máy
Chứng chỉ kiểm định	Đi kèm
Dây nguồn	Không đi kèm

Câu hỏi thường gặp

Bộ 810-409-11-DSET2 bao gồm những gì so với máy HM-220 đơn lẻ?

Bộ DSET2 (double indenter shaft set) bao gồm thân máy HM-220 D-type với turret đã lắp sẵn 2 đầu đo trên 2 cổng đầu đo, kèm đầu đo kim cương, mẫu chuẩn 700 HV0,3 và chứng chỉ kiểm định. Phiên bản D-type bổ sung module autofocus 810-465 so với phiên bản C-type, giúp lấy nét tự động mà không cần can thiệp thủ công.

Máy đo độ cứng HM-220 D-type có thể đo được những phương pháp nào?

HM-220 hỗ trợ đo độ cứng Vickers (19 thang tải từ HV0,00005 đến HV2), Knoop (10 thang tải từ HK0,01 đến HK2) và đánh giá độ bền gãy KC theo phương pháp IF (JIS R1697). Ngoài ra, phần mềm AVPAK tích hợp đánh giá chiều sâu tôi cứng CHD, NHD, SHD và thử nghiệm Jominy.

Phần mềm AVPAK có hỗ trợ tiếng Việt không và yêu cầu máy tính như thế nào?

AVPAK hiện hỗ trợ 17 ngôn ngữ bao gồm tiếng Anh, Đức, Pháp, Trung, Nga, Thái Lan… nhưng chưa có tiếng Việt. Phần mềm chạy trên máy tính ngoài (không tích hợp trong thân máy); khách hàng cần chuẩn bị máy tính theo yêu cầu tối thiểu của Mitutoyo — MAZAKO có thể tư vấn cấu hình phù hợp khi đặt hàng.

Máy có cần nguồn điện đặc biệt khi sử dụng tại Việt Nam không?

Không. HM-220 D-type Set 810-409-11-DSET2 sử dụng nguồn AC 100–240V tự động nhận, tương thích trực tiếp với lưới điện 220V tại Việt Nam mà không cần biến áp. Tuy nhiên, dây nguồn không đi kèm trong bộ và cần mua thêm phù hợp với chuẩn ổ cắm tại vị trí lắp đặt.

Làm thế nào để xuất dữ liệu đo từ HM-220 vào hệ thống quản lý chất lượng của nhà máy?

AVPAK cho phép xuất báo cáo trực tiếp dưới dạng PDF hoặc Excel sau mỗi phiên đo. Ngoài ra, máy tương thích với phần mềm MeasurLink của Mitutoyo để phân tích SPC theo thời gian thực. Đối với tích hợp hệ thống MES/ERP, MAZAKO có thể tư vấn giải pháp kết nối phù hợp với hạ tầng nhà máy của bạn.
