Máy Đo Độ Cứng Mitutoyo HM-220 D-Type Set 810-409-11-DSET1
Chia sẻ: Chia sẻ Facebook Chia sẻ X
Máy kiểm tra độ cứng Vickers Mitutoyo

Máy Đo Độ Cứng Mitutoyo HM-220 D-Type Set 810-409-11-DSET1

Mã sản phẩm 810-409-11-DSET1
SKU 81040911DSET1
Đơn giá Liên hệ báo giá
Máy đo độ cứng Mitutoyo HM-220 D-Type Set 810-409-11-DSET1 hỗ trợ thang đo Vickers và Knoop, lực thử 0,4903–19610mN, lấy nét tự động, phần mềm AVPAK, xuất dữ liệu PDF/Excel.
Liên hệ / Báo giá Tải Datasheet

Mô tả sản phẩm

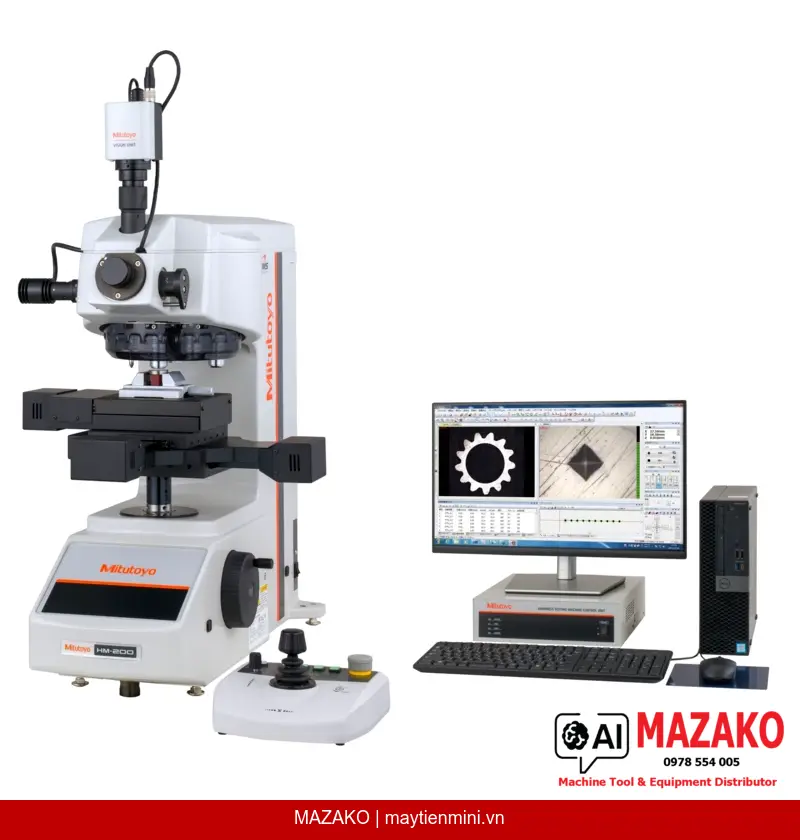

Máy đo độ cứng Mitutoyo HM-220 D-Type Set (mã 810-409-11-DSET1) là hệ thống đo độ cứng vi mô Vickers và Knoop tự động hoàn toàn, tích hợp phần mềm AVPAK với chức năng lấy nét tự động (autofocus), điều khiển bàn XY động cơ và turret đa khẩu. Thiết bị đáp ứng tiêu chuẩn ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725 (Vickers) và ISO 4545-2, JIS B 7734 (Knoop), phù hợp cho phòng thí nghiệm QC/QA trong các ngành cơ khí chính xác, luyện kim và vật liệu tiên tiến.

Lấy nét tự động (Autofocus)

Trang bị bộ autofocus 810-465, cho phép xác định vết ấn chính xác mà không cần điều chỉnh thủ công, giảm sai số vận hành và tăng năng suất đo hàng loạt.

Phần mềm AVPAK toàn diện

Điều khiển turret và bàn máy, đánh giá chiều sâu tôi cứng CHD/NHD/SHD theo ISO 18203, lập trình đo tự động, bù cong bề mặt, xuất báo cáo PDF và Excel.

Dải lực thử rộng

Lực thử từ 0,4903 mN đến 19610 mN (0,0005–2 kgf) tạo bởi cơ cấu điện từ (voice coil), bao phủ toàn bộ thang HV và HK từ siêu nhẹ đến tải trung bình.

Hệ quang học vô cực

Hệ thấu kính MH Plan 2x, 10x, 50x, 100x với nguồn sáng LED trắng và màn chắn khẩu biến đổi, đảm bảo hình ảnh vết ấn sắc nét ở mọi độ phóng đại.

Tiêu chuẩn áp dụng và thang đo

Thiết bị hỗ trợ đầy đủ các tiêu chuẩn quốc tế cho phép đo Vickers (ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725), Knoop (ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734) và độ dai phá hủy KC theo phương pháp IF (JIS R1697). Tổng cộng 19 thang HV (từ HV0,00005 đến HV2) và 10 thang HK (từ HK0,01 đến HK2) được tích hợp sẵn trong phần mềm AVPAK.

Tích hợp hệ thống và xuất dữ liệu

Máy tương thích MeasurLink để quản lý dữ liệu thống kê SPC tập trung. Dữ liệu đo được xuất trực tiếp sang PDF và Excel. Phần mềm AVPAK hỗ trợ 17 ngôn ngữ bao gồm tiếng Anh, Nhật, Đức, Hàn, Trung, Nga và Thái, thuận tiện triển khai trong môi trường đa quốc gia.

Thông số vận hành nổi bật

Bàn XY 100×100 mm, hành trình Z 1,4 mm, chiều cao mẫu tối đa 72 mm, chiều sâu cổ 160 mm, tải mẫu tối đa 3 kg. Nguồn AC 100–240 V tự chọn, tiêu thụ 110 W, nhiệt độ vận hành 5–40°C.

  • Đi kèm đầu đo kim cương, tấm chuẩn 700 HV0,3 (Ø25×6 mm) và chứng chỉ kiểm định
  • Turret 4 khẩu thấu kính + 2 khẩu đầu đo, điều khiển bằng động cơ qua AVPAK
  • Bộ autofocus 810-465 tích hợp sẵn trong bộ D-Type Set
  • Đế chân đế có thước thủy gắn sẵn trên thân máy
  • Độ phân giải 0,01 HV, có thể cài đặt tùy chỉnh

Yêu cầu báo giá Mitutoyo 810-409-11-DSET1

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông sốGiá trị
Tiêu chuẩn áp dụng – VickersISO 6507-2, ASTM E92, ASTM E384, JIS B 7725
Tiêu chuẩn áp dụng – KnoopISO 4545-2, ASTM E92, ASTM E384, JIS B 7734
Tiêu chuẩn áp dụng – Độ dai KCDựa trên phương pháp IF (JIS R1697)
Thang đo VickersHV0,00005; HV0,0001; HV0,0002; HV0,0003; HV0,0005; HV0,001; HV0,002; HV0,003; HV0,005; HV0,01; HV0,02; HV0,03; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1; HV2
Thang đo KnoopHK0,01; HK0,02; HK0,03; HK0,05; HK0,1; HK0,2; HK0,3; HK0,5; HK1; HK2
Phương thức điều khiểnPhần mềm AVPAK
Dải lực thử0,4903–19610 mN (0,0005–2 kgf)
Cơ cấu tạo lực thửĐiện từ (Voice coil)
Thời gian giữ lực5–999 s, bước 1 s
Tốc độ tiếp cận đầu đo60 μm/s; dưới HV0,03 có thể chỉnh bước 1 μm/s
Độ phân giải0,01 HV (có thể cài đặt)
Hệ quang họcVô cực (Infinitely corrected)
Thấu kính tiêu chuẩnMH Plan 2x, 10x, 50x, 100x
Nguồn sángLED trắng
Màn chắn khẩuBiến đổi (variable)
Phương pháp lấy nétTự động (autofocus)
Bộ autofocus810-465
Bàn XY810-462-10
Phạm vi đo XY100×100 mm
Hành trình Z1,4 mm
Điều khiển trục ZNâng hạ thủ công
Số khẩu thấu kính (turret)4 (trang bị đủ 4)
Số khẩu đầu đo2 (trang bị 1)
Phương thức điều khiển turretĐộng cơ / Thủ công qua AVPAK
Cổng lắp bàn/đế mẫuØ19 mm
Chiều cao mẫu tối đa72 mm
Chiều sâu cổ máy160 mm
Khối lượng mẫu tối đa3 kg
Tương thích MeasurLinkCó
Xuất dữ liệuPDF, Excel
Ngôn ngữ hỗ trợNhật, Anh, Đức, Pháp, Ý, Tây Ban Nha, Hàn, Trung giản thể, Trung phồn thể, Thổ Nhĩ Kỳ, Bồ Đào Nha, Ba Lan, Séc, Hungary, Hà Lan, Nga, Thái
Kích thước máy (W×D×H)383×586×683 mm
Khối lượng thân máy53 kg
Nguồn điệnAC 100–240 V (tự động chọn)
Công suất tiêu thụ110 W
Nhiệt độ vận hành5–40°C
Độ ẩm tương đối≤80% RH, không đọng sương
Tần số rung động≤5 Hz

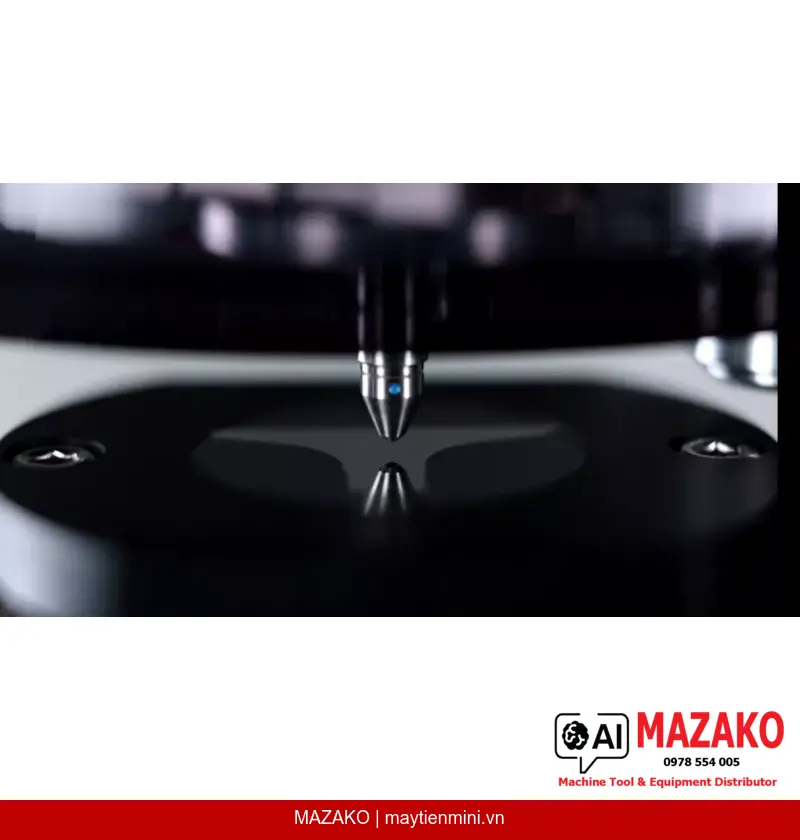

Đầu đo kim cươngĐi kèm
Tấm chuẩn tham chiếu700 HV0,3, Ø25 mm × 6 mm
Thước thủyGắn sẵn trên thân máy
Chứng chỉ kiểm địnhĐi kèm
Dây nguồnKhông bao gồm

Câu hỏi thường gặp

Máy đo độ cứng Mitutoyo 810-409-11-DSET1 hỗ trợ những phương pháp đo nào?

Thiết bị hỗ trợ hai phương pháp đo chính là Vickers (19 thang từ HV0,00005 đến HV2) và Knoop (10 thang từ HK0,01 đến HK2). Ngoài ra, máy còn cho phép đánh giá độ dai phá hủy KC theo phương pháp IF (JIS R1697) trực tiếp qua phần mềm AVPAK.

Phần mềm AVPAK đi kèm có những chức năng nổi bật nào cho kiểm tra hàng loạt?

AVPAK hỗ trợ lập trình đo tự động (part programming), tạo và áp dụng mẫu đo (pattern creation), phát hiện cạnh mẫu (edge detection), bù cong bề mặt, đánh giá chiều sâu tôi cứng CHD/NHD/SHD theo ISO 18203 và kiểm tra Jominy. Kết quả được xuất trực tiếp sang PDF hoặc Excel, tương thích hệ thống MeasurLink để quản lý SPC.

Bộ D-Type Set khác gì so với các phiên bản HM-220 khác?

Phiên bản D-Type Set (810-409-11-DSET1) tích hợp sẵn bộ autofocus 810-465 và bàn XY động cơ 810-462-10, cho phép lấy nét và di chuyển mẫu hoàn toàn tự động qua AVPAK. Đây là cấu hình phù hợp nhất cho các phòng thí nghiệm cần đo hàng loạt tốc độ cao với độ lặp lại cao mà không cần thao tác thủ công liên tục.

Kích thước và khối lượng mẫu tối đa máy có thể tiếp nhận là bao nhiêu?

Máy chấp nhận mẫu có chiều cao tối đa 72 mm và khối lượng tối đa 3 kg. Cổng lắp bàn/đế mẫu có đường kính Ø19 mm theo tiêu chuẩn, chiều sâu cổ máy 160 mm tạo không gian làm việc rộng cho nhiều hình dạng mẫu khác nhau.

Thiết bị 810-409-11-DSET1 có đi kèm phụ kiện và chứng nhận gì?

Bộ sản phẩm bao gồm đầu đo kim cương, tấm chuẩn tham chiếu 700 HV0,3 (Ø25 mm × 6 mm), thước thủy gắn sẵn trên thân máy và chứng chỉ kiểm định (inspection certificate). Dây nguồn không được bao gồm và cần mua riêng phù hợp với tiêu chuẩn điện địa phương.
