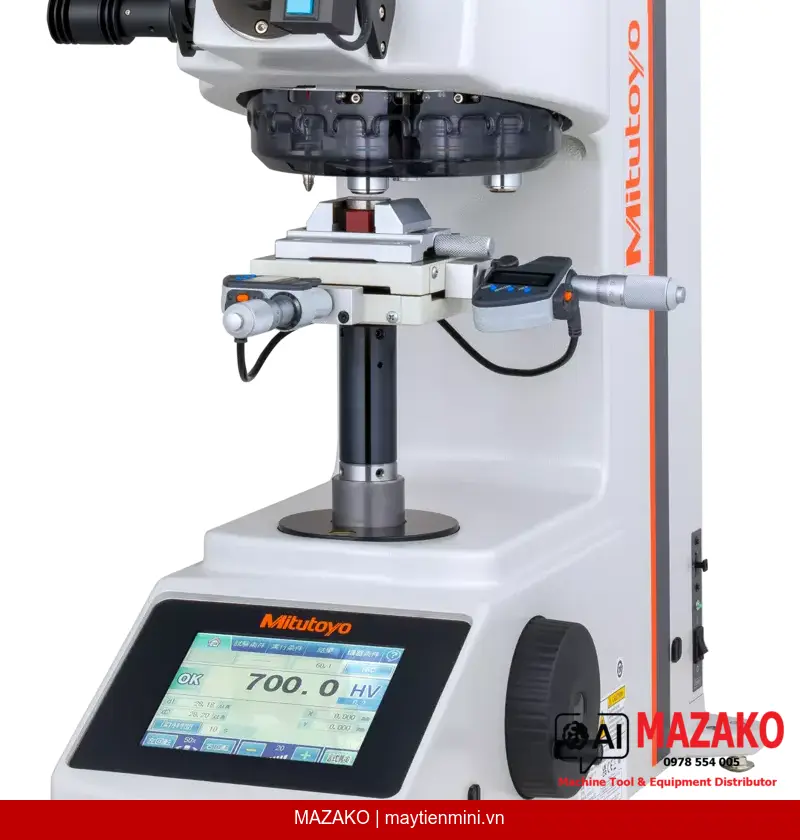

Máy Đo Độ Cứng Mitutoyo HM-220 810-406-13-ASET2

Mô tả sản phẩm

Máy đo độ cứng Mitutoyo HM-220 (mã 810-406-13-ASET2) là bộ cấu hình A-type với trục đầu đo kép, hỗ trợ phương pháp đo Vickers và Knoop theo tiêu chuẩn quốc tế ISO, ASTM và JIS. Thiết bị phù hợp cho các phòng thí nghiệm kiểm tra vật liệu, bộ phận QC/QA nhà máy sản xuất cơ khí, điện tử và vật liệu kỹ thuật cao.

Lực Thử Điện Từ Chính Xác

Tạo lực thử bằng cơ chế điện từ (Voice Coil), phạm vi 0,4903–19610mN (0,0005–2kgf), chuyển đổi lực qua màn hình cảm ứng, đảm bảo độ lặp lại cao và loại bỏ sai số cơ học.

Màn Hình Cảm Ứng 5,7 Inch

Giao diện điều khiển trực quan với 3 định dạng hiển thị, hỗ trợ đánh giá GO/NG, hướng dẫn điều kiện thử, chuyển đổi thang độ cứng và tính toán thống kê ngay trên máy.

Hỗ Trợ Đa Thang Đo

Tương thích 19 thang Vickers (HV0,00005–HV2) và 10 thang Knoop (HK0,01–HK2), cùng khả năng đo độ bền gãy vỡ KC theo phương pháp IF (JIS R1697).

Kết Nối & Xuất Dữ Liệu Linh Hoạt

Tích hợp RS-232C, SPC Digimatic và USB; tương thích MeasurLink để quản lý dữ liệu chất lượng theo thời gian thực, phục vụ hệ thống SPC nhà máy.

Tiêu Chuẩn Áp Dụng

Phép đo Vickers tuân theo ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725. Phép đo Knoop tuân theo ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734. Đo độ bền gãy vỡ KC dựa trên phương pháp IF theo JIS R1697.

Hệ Thống Quang Học & Kính Hiển Vi

Hệ quang học hiệu chỉnh vô cực với vật kính chuẩn MH Plan 10x và 50x, nguồn sáng LED trắng, khẩu độ điều chỉnh được. Bàn đo XY hành trình 25x25mm, nâng trục Z thủ công, chiều cao mẫu tối đa 133mm, độ sâu họng 160mm.

Phần Mềm AVPAK Chuyên Nghiệp

Phần mềm AVPAK tích hợp điều khiển tháp quay và bàn đo, chỉ báo mức tương phản để lấy nét dễ dàng, đánh giá chiều sâu tôi cứng CHD/NHD/SHD theo ISO 18203, kiểm tra Jominy, bù cong bề mặt, tạo báo cáo và xuất dữ liệu ngoài. Hỗ trợ 12 ngôn ngữ bao gồm tiếng Anh, Nhật, Đức, Pháp và nhiều ngôn ngữ khác.

Thông Tin Bộ Cấu Hình 810-406-13-ASET2

Bộ A-type bao gồm trục đầu đo kép (2 cổng đầu đo được lắp đầy đủ), bàn XY 810-420, đầu đo kim cương, mẫu chuẩn 700 HV0,3 (Ø25mm x 6mm), thước cân bằng gắn sẵn và chứng chỉ kiểm định. Không bao gồm dây nguồn.

Đạt chuẩn ISO 6507-2, ASTM E92/E384, JIS B 7725 (Vickers) và ISO 4545-2, JIS B 7734 (Knoop)
Lực thử điện từ Voice Coil, phạm vi 0,0005–2kgf, độ phân giải 0,01 HV

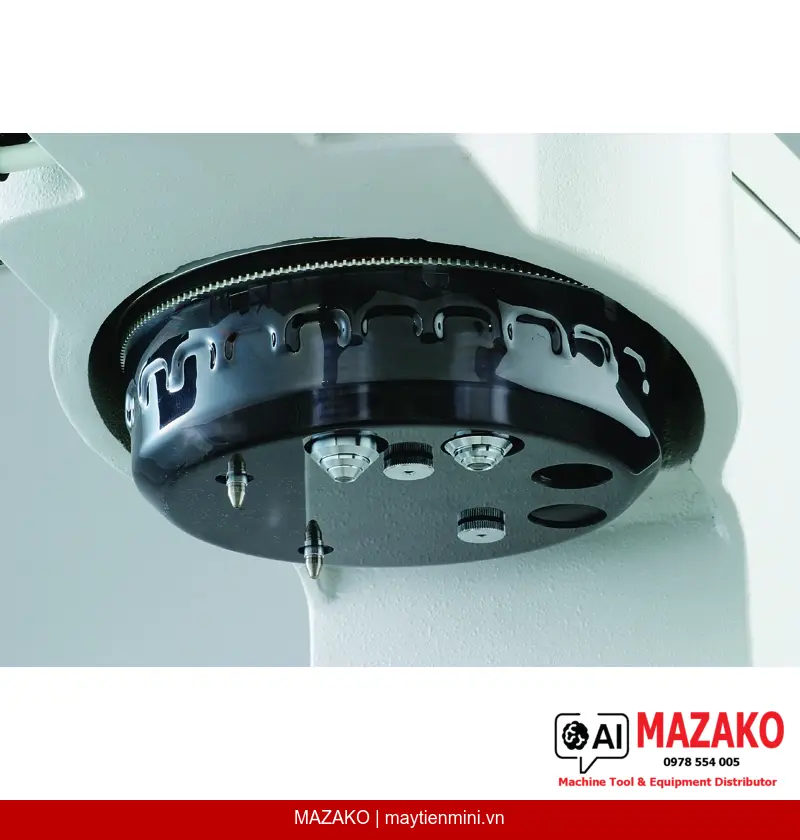

Tháp quay 4 cổng kính, 2 cổng đầu đo — điều khiển bằng động cơ hoặc thủ công
Kích thước mẫu tối đa: cao 133mm, nặng 3kg, thích nghi đe Ø19mm
Nguồn điện AC100–240V tự động chọn, tiêu thụ 44W, vận hành 5–40°C

Tư Vấn & Báo Giá Máy Đo Độ Cứng Mitutoyo HM-220

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông số	Giá trị
Tiêu chuẩn Vickers	ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725
Tiêu chuẩn Knoop	ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734
Tiêu chuẩn KC fracture toughness	Phương pháp IF (JIS R1697)
Thang đo Vickers	HV0,00005; HV0,0001; HV0,0002; HV0,0003; HV0,0005*; HV0,001; HV0,002; HV0,003; HV0,005; HV0,01; HV0,02; HV0,03; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1; HV2
Thang đo Knoop	HK0,01; HK0,02; HK0,03; HK0,05; HK0,1; HK0,2; HK0,3; HK0,5; HK1; HK2
Phương thức điều khiển	Màn hình cảm ứng 5,7 inch
Độ phân giải	0,01 HV (có thể cài đặt)
Phạm vi lực thử	0,4903–19610mN (0,0005–2kgf)
Cơ chế tạo lực thử	Điện từ (Voice Coil)
Chuyển đổi lực thử	Màn hình cảm ứng
Thời gian giữ tải	5–999s, bước 1s
Tốc độ tiếp cận đầu đo	60 μm; dưới HV0,03 có thể chọn bước 1µm/s
Hệ quang học	Hiệu chỉnh vô cực
Vật kính tiêu chuẩn	MH Plan 10x và 50x
Nguồn sáng	LED trắng
Khẩu độ	Điều chỉnh được
Phương pháp lấy nét	Thủ công
Bàn XY	810-420
Trục Z	Nâng thủ công
Hành trình XY	25x25 mm
Phương thức dẫn động tháp quay	Động cơ / Thủ công
Điều khiển tháp quay	Màn hình cảm ứng
Số cổng vật kính	4 (2 được lắp)
Số cổng đầu đo	2 (2 được lắp)
Thích nghi bàn/đe	Ø19 mm
Chiều cao mẫu tối đa	133 mm
Độ sâu họng	160 mm
Khối lượng mẫu tối đa	3 kg
Kích thước ngoài (WxDxH)	341x670x581 mm
Khối lượng thân máy	42 kg
Nguồn điện	AC100–240V, tự động chọn
Công suất tiêu thụ	44W
Nhiệt độ vận hành	5–40°C
Độ ẩm tương đối	80% RH trở xuống, không đọng sương
Tần số rung động	5Hz trở xuống
Kết nối dữ liệu	RS-232C, SPC Digimatic, USB
Tương thích MeasurLink	Có
Ngôn ngữ hỗ trợ	Tiếng Nhật, Anh, Đức, Pháp, Ý, Tây Ban Nha, Hàn, Trung phồn thể, Trung giản thể, Thổ Nhĩ Kỳ, Bồ Đào Nha
Đầu đo kim cương	Kèm theo
Mẫu chuẩn	700 HV0,3, Ø25mm x 6mm
Thước cân bằng	Gắn sẵn trên thân máy
Chứng chỉ kiểm định	Kèm theo
Dây nguồn	Không kèm theo

Câu hỏi thường gặp

Máy đo độ cứng Mitutoyo HM-220 810-406-13-ASET2 đo được những phương pháp nào?

Thiết bị hỗ trợ đo độ cứng Vickers (19 thang HV0,00005–HV2) và Knoop (10 thang HK0,01–HK2) theo tiêu chuẩn ISO, ASTM và JIS. Ngoài ra còn đo được độ bền gãy vỡ KC theo phương pháp IF (JIS R1697), phù hợp cho vật liệu gốm và vật liệu kỹ thuật cao.

Bộ cấu hình 810-406-13-ASET2 bao gồm những gì?

Bộ A-type với trục đầu đo kép bao gồm thân máy HM-220, bàn XY 810-420, 2 cổng đầu đo được lắp đầy đủ, vật kính MH Plan 10x và 50x, đầu đo kim cương, mẫu chuẩn 700 HV0,3 (Ø25mm x 6mm) và chứng chỉ kiểm định. Dây nguồn không được kèm theo.

Phần mềm AVPAK trên HM-220 hỗ trợ những tính năng gì cho sản xuất công nghiệp?

AVPAK cung cấp đánh giá chiều sâu tôi cứng CHD, NHD, SHD theo ISO 18203, kiểm tra Jominy, bù cong bề mặt, lập trình chi tiết với phát hiện cạnh và căn chỉnh tọa độ. Phần mềm cũng hỗ trợ tạo báo cáo tự động và tương thích StatusMonitor để giám sát quá trình QC từ xa.

Máy HM-220 có thể kết nối với hệ thống quản lý chất lượng SPC không?

Có. Thiết bị tích hợp cổng RS-232C, SPC Digimatic và USB, đồng thời tương thích đầy đủ với phần mềm MeasurLink của Mitutoyo. Điều này cho phép truyền dữ liệu đo theo thời gian thực vào hệ thống SPC của nhà máy mà không cần nhập tay.

Yêu cầu môi trường lắp đặt và điều kiện vận hành của HM-220 là gì?

Máy hoạt động ở nhiệt độ 5–40°C, độ ẩm tương đối tối đa 80% RH không đọng sương, tần số rung động 5Hz trở xuống. Nguồn điện AC100–240V tự động chọn, tiêu thụ 44W. Cần đặt máy trên bề mặt phẳng, ổn định, tránh xa nguồn rung động và từ trường mạnh.
