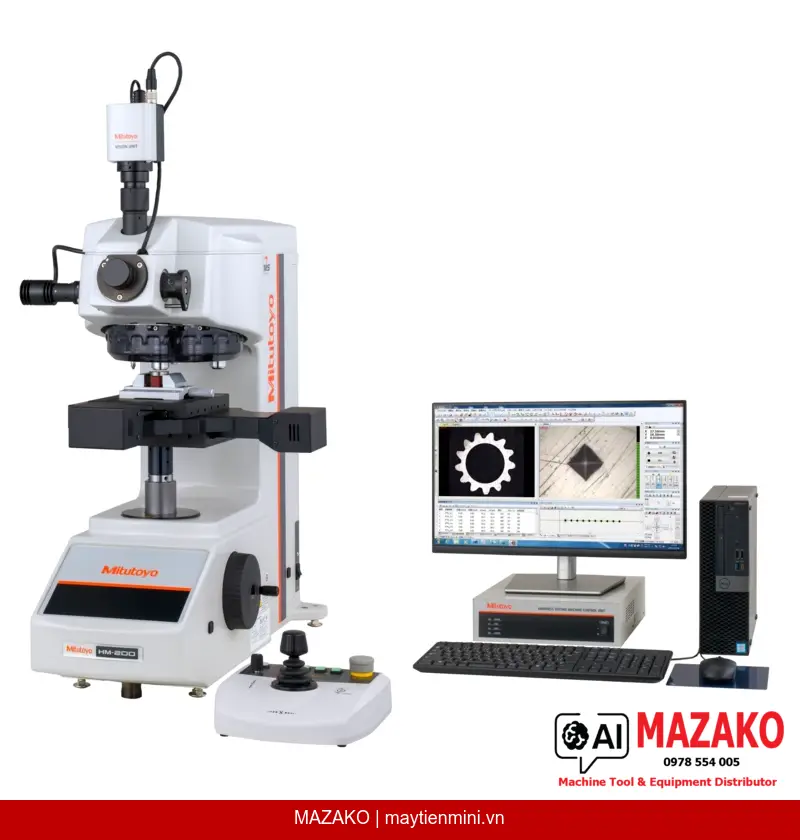

Máy Đo Độ Cứng Mitutoyo HM-210 C-Type Set 810-404-11-CSET1
Máy kiểm tra độ cứng Vickers Mitutoyo

Máy Đo Độ Cứng Mitutoyo HM-210 C-Type Set 810-404-11-CSET1

Code Number 810-404-11-CSET1
SKU 81040411CSET1
Đơn giá Liên hệ báo giá
Máy đo độ cứng Vickers/Knoop Mitutoyo HM-210 C-Type Set 810-404-11-CSET1, lực thử 0,01–1 kgf, phần mềm AVPAK, chuẩn ISO 6507-2, ASTM E92, dùng cho QC công nghiệp.
Liên hệ / Báo giá Tải Datasheet

Mô tả sản phẩm

Máy đo độ cứng Mitutoyo HM-210 C-Type Set (mã 810-404-11-CSET1) là hệ thống đo độ cứng vi Vickers và Knoop cao cấp, tích hợp phần mềm AVPAK điều khiển toàn diện, đáp ứng các tiêu chuẩn quốc tế ISO 6507-2, ASTM E92, ASTM E384 và JIS B 7725. Phù hợp cho phòng thí nghiệm kiểm soát chất lượng, nghiên cứu vật liệu và sản xuất công nghiệp chính xác cao.

Lực thử điện từ chính xác

Hệ thống tạo lực kiểu điện từ (Voice Coil) cho phép kiểm soát lực thử trong dải 98,07–9807 mN (0,01–1 kgf), đảm bảo độ lặp lại và tính ổn định cao trong từng phép đo.

Phần mềm AVPAK toàn diện

AVPAK cung cấp điều khiển turret và bàn XY, chỉ thị độ tương phản để lấy nét dễ dàng, đọc tự động, đánh giá chiều sâu tôi cứng (CHD, NHD, SHD), lập trình chi tiết và xuất báo cáo PDF/Excel.

Hệ quang học vô cực

Hệ thống quang học chỉnh vô cực với ba kính vật MH Plan 2x, 10x và 50x, nguồn sáng LED trắng, cho hình ảnh vết đo sắc nét và ổn định trong mọi điều kiện chiếu sáng.

Đa thang đo Vickers & Knoop

Hỗ trợ đầy đủ 9 thang Vickers (HV0,01–HV1) và 9 thang Knoop (HK0,01–HK1), cùng đánh giá độ bền phá hủy KC theo phương pháp IF (JIS R1697) cho vật liệu gốm và composite.

Tiêu chuẩn áp dụng

Máy đo độ cứng Mitutoyo HM-210 810-404-11-CSET1 tuân thủ đồng thời nhiều tiêu chuẩn quốc tế: đối với thang Vickers — ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725; đối với thang Knoop — ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734; đối với độ bền phá hủy KC — dựa trên phương pháp IF theo JIS R1697. Đây là yêu cầu thiết yếu cho các nhà máy xuất khẩu cần truy xuất nguồn gốc chứng nhận đo lường.

Phần mềm AVPAK — Chức năng nâng cao

AVPAK không chỉ điều khiển thiết bị mà còn tích hợp các tính năng chuyên sâu: kiểm tra đơn điểm, kiểm tra theo mẫu, kiểm tra theo chuẩn, bù bề mặt cong, chuyển đổi thang độ cứng, tạo ảnh tổng quan (C- và D-Type), lập trình chi tiết bao gồm phát hiện cạnh, căn chỉnh tọa độ, tạo mẫu đo và ứng dụng, lập báo cáo, xuất dữ liệu ngoài và tương thích StatusMonitor. Hỗ trợ 17 ngôn ngữ giao diện.

Cấu hình phần cứng C-Type Set

Bộ C-Type Set bao gồm bàn XY model 810-462-10 với hành trình 100x100 mm, trục Z nâng hạ thủ công, turret 4 cổng kính vật (3 được trang bị sẵn) và 2 cổng đầu đo (1 được trang bị sẵn). Chiều sâu họng 160 mm cho phép đo các chi tiết có hình dạng phức tạp. Tải trọng mẫu tối đa 7 kg, chiều cao mẫu tối đa 112 mm.

Thông tin kỹ thuật nổi bật

Độ phân giải 0,01 đơn vị HV (có thể cài đặt), tương thích MeasurLink, xuất dữ liệu PDF và Excel, nguồn điện AC 100–240V tự chọn, nhiệt độ vận hành 5–40°C, khối lượng thân máy 50 kg, kích thước 341x586x683 mm (WxDxH).

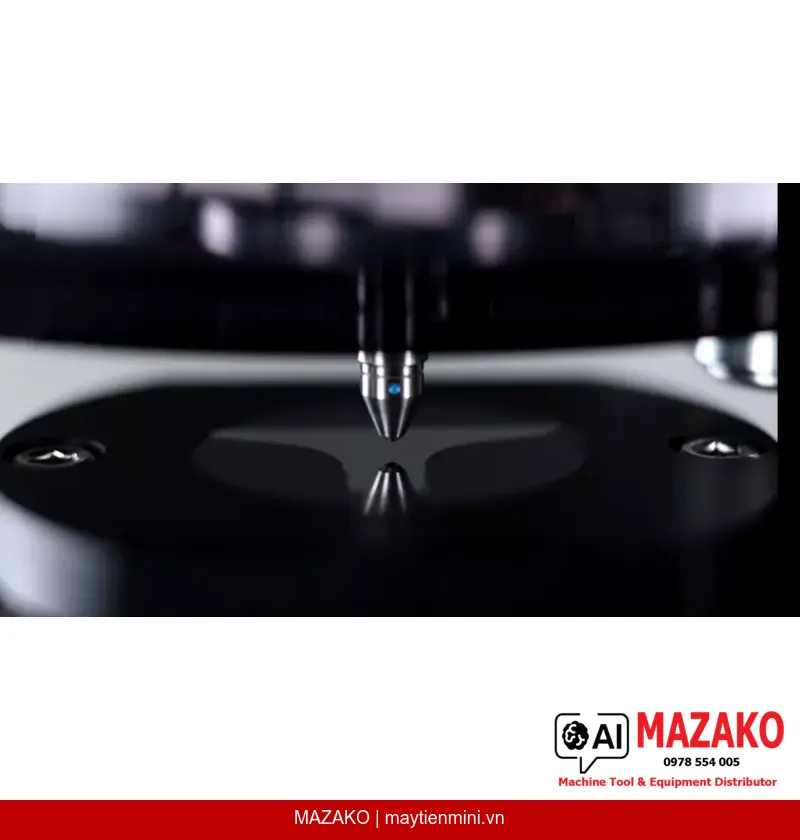

  • Đi kèm đầu đo kim cương, tấm chuẩn 700 HV0,3 (Ø25mm x 6mm) và thủy bình gắn trên thân máy
  • Có chứng chỉ kiểm định đi kèm theo máy
  • Tương thích phần mềm MeasurLink để quản lý dữ liệu thống kê SPC
  • Hỗ trợ đánh giá chiều sâu tôi luyện: CHD, NHD, SHD và Jominy Test ngay trong AVPAK
  • Bàn XY dẫn động bằng động cơ kết hợp điều khiển thủ công, điều khiển qua AVPAK

Yêu cầu báo giá Mitutoyo HM-210 810-404-11-CSET1

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông sốGiá trị
Tiêu chuẩn VickersISO 6507-2, ASTM E92, ASTM E384, JIS B 7725
Tiêu chuẩn KnoopISO 4545-2, ASTM E92, ASTM E384, JIS B 7734
Tiêu chuẩn KC fracture toughnessDựa trên phương pháp IF (JIS R1697)
Thang đo VickersHV0,01; HV0,02; HV0,03; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1
Thang đo KnoopHK0,01; HK0,02; HK0,03; HK0,05; HK0,1; HK0,2; HK0,3; HK0,5; HK1
Phương thức điều khiểnPhần mềm AVPAK
Độ phân giải0,01 đơn vị HV (có thể cài đặt)
Dải lực thử98,07–9807 mN (0,01–1 kgf)
Kiểu tạo lựcĐiện từ (Voice Coil)
Chuyển đổi lực thửAVPAK
Thời gian giữ tải5–999 s, bước 1 s
Tốc độ tiếp cận đầu đo60 μm
Hệ quang họcChỉnh vô cực (Infinitely corrected)
Kính vật tiêu chuẩnMH Plan 2x, 10x và 50x
Nguồn sángLED trắng
Màng chắn khẩu độBiến đổi được
Phương pháp lấy nétThủ công
Bàn XY810-462-10
Trục ZNâng hạ thủ công
Hành trình XY100x100 mm
Turret — phương thức dẫn độngĐộng cơ / Thủ công
Turret — phương thức điều khiểnAVPAK
Số cổng kính vật4 (3 trang bị sẵn)
Số cổng đầu đo2 (1 trang bị sẵn)
Cổng lắp bàn/đeØ19 mm
Chiều cao mẫu tối đa112 mm
Chiều sâu họng160 mm
Tải trọng mẫu tối đa7 kg
Kích thước WxDxH341x586x683 mm
Khối lượng thân máy50 kg
Nguồn điệnAC 100–240V tự chọn
Công suất tiêu thụ97 W
Nhiệt độ vận hành5–40°C
Độ ẩm tương đối80% RH hoặc thấp hơn, không ngưng tụ
Tần số rung5 Hz hoặc thấp hơn
Tương thích MeasurLinkCó
Xuất dữ liệuPDF, Excel
Đầu đo kim cươngĐi kèm
Tấm chuẩn700 HV0,3, Ø25mm x 6mm
Thủy bìnhGắn trên thân máy
Chứng chỉ kiểm địnhĐi kèm
Dây nguồnKhông đi kèm

Câu hỏi thường gặp

Máy đo độ cứng Mitutoyo HM-210 810-404-11-CSET1 hỗ trợ những thang đo nào?

Máy hỗ trợ đầy đủ 9 thang Vickers từ HV0,01 đến HV1 và 9 thang Knoop từ HK0,01 đến HK1. Ngoài ra, máy còn hỗ trợ đánh giá độ bền phá hủy KC theo phương pháp IF (JIS R1697) cho vật liệu gốm và composite. Việc chuyển đổi giữa các thang đo được thực hiện tự động qua phần mềm AVPAK.

Phần mềm AVPAK đi kèm có những tính năng gì nổi bật cho phòng QC?

AVPAK tích hợp đánh giá chiều sâu tôi luyện (CHD, NHD, SHD) theo ISO 18203, Jominy Test, lập trình chi tiết với phát hiện cạnh và căn chỉnh tọa độ tự động, tạo ảnh tổng quan và xuất báo cáo dạng PDF hoặc Excel. Phần mềm còn tương thích StatusMonitor và MeasurLink để quản lý dữ liệu SPC toàn nhà máy.

Bộ C-Type Set khác gì so với các phiên bản khác của HM-210?

C-Type Set trang bị bàn XY motor 100x100 mm (model 810-462-10), turret 4 cổng và trục Z nâng hạ thủ công, phù hợp cho đo đạc bán tự động. Phiên bản D-Type nâng cấp thêm autofocus và tổng quan ảnh tự động. Bộ C-Type Set đi kèm đầu đo kim cương, tấm chuẩn 700 HV0,3 và chứng chỉ kiểm định, sẵn sàng sử dụng ngay sau khi lắp đặt.

Kích thước và khối lượng mẫu đo tối đa của máy là bao nhiêu?

Máy chấp nhận mẫu có chiều cao tối đa 112 mm và tải trọng tối đa 7 kg. Chiều sâu họng 160 mm giúp đo được các chi tiết có hình dạng phức tạp hoặc nhô ra xa tâm. Đường kính cổng lắp bàn/đe chuẩn là Ø19 mm, có thể thay thế bàn gá phù hợp với từng loại mẫu.

Làm thế nào để liên hệ MAZAKO đặt hàng hoặc yêu cầu báo giá máy Mitutoyo HM-210 810-404-11-CSET1?

Quý khách có thể liên hệ trực tiếp MAZAKO qua website maytienmini.vn hoặc gửi yêu cầu báo giá qua form liên hệ trên trang sản phẩm. Đội ngũ kỹ thuật của MAZAKO sẽ tư vấn cấu hình phù hợp, hỗ trợ chứng từ nhập khẩu và điều phối dịch vụ lắp đặt, hiệu chuẩn sau bán hàng.
