Máy Đo Độ Cứng Mitutoyo HM-210 – Bộ Điều Khiển Trung Tâm (810-404-11)

Mã sản phẩm 810-404-11
SKU 81040411
Đơn giá Liên hệ báo giá
Bộ điều khiển trung tâm Mitutoyo HM-210 (810-404-11) dùng cho máy đo độ cứng Vickers/Knoop tự động, tích hợp phần mềm AVPAK, lực thử 0,01–1 kgf, hỗ trợ chuẩn ISO 6507, ASTM E92, JIS B 7725.
Liên hệ / Báo giá Tải Datasheet

Mô tả sản phẩm

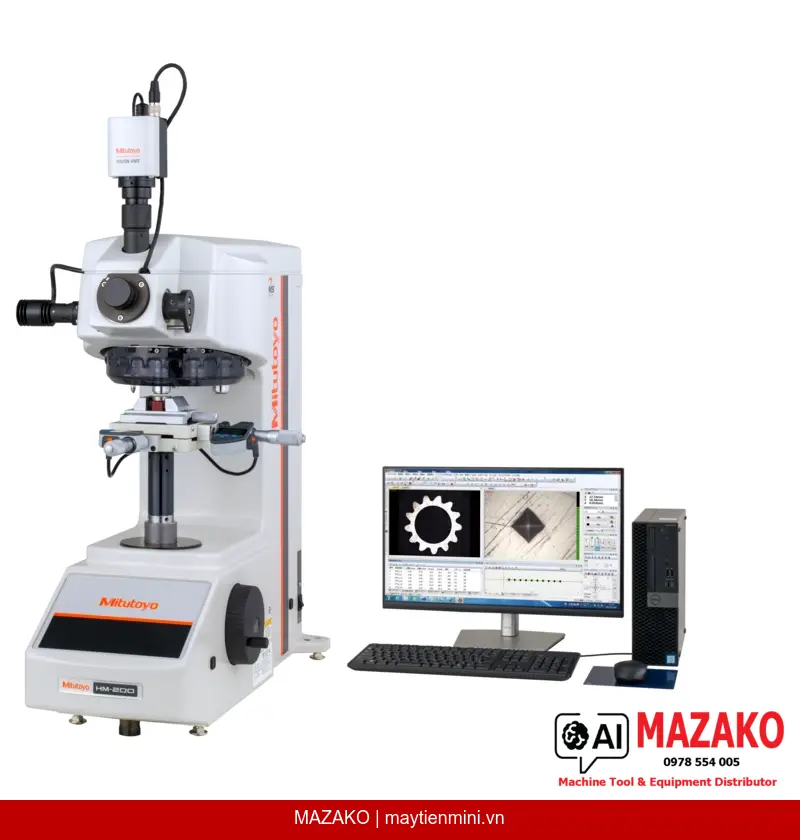

Bộ điều khiển trung tâm Mitutoyo HM-210 (mã 810-404-11) là thành phần cốt lõi của hệ thống máy đo độ cứng vi mô HM-210, được thiết kế cho các ứng dụng kiểm tra độ cứng Vickers và Knoop trong môi trường sản xuất và phòng thí nghiệm công nghiệp đòi hỏi độ chính xác cao. Bộ điều khiển tích hợp phần mềm AVPAK, hỗ trợ đầy đủ các tiêu chuẩn quốc tế ISO, ASTM và JIS, phù hợp cho kỹ sư QC/QA tại các nhà máy cơ khí, luyện kim, điện tử và vật liệu kỹ thuật.

Phần mềm AVPAK toàn diện

Điều khiển mâm xoay và bàn đo, tự động lấy nét (D-Types), điều chỉnh độ sáng tự động, đọc kết quả tự động, tạo báo cáo và xuất dữ liệu PDF/Excel — tất cả trong một giao diện thống nhất.

Lực thử điện từ chính xác

Cơ cấu tạo lực kiểu điện từ (Voice coil) cho dải lực thử 98,07–9807 mN (0,01–1 kgf), đảm bảo kiểm soát lực ổn định và lặp lại cao hơn so với cơ cấu cơ học truyền thống.

Đa thang đo Vickers & Knoop

Hỗ trợ đầy đủ 9 thang đo Vickers (HV0,01–HV1) và 9 thang đo Knoop (HK0,01–HK1), cùng khả năng đánh giá độ bền gãy KC theo phương pháp IF (JIS R1697).

Tích hợp hệ thống quản lý chất lượng

Tương thích MeasurLink, hỗ trợ đánh giá độ sâu tôi cứng theo ISO 18203 (CHD, NHD, SHD), kiểm tra Jominy, bù trừ bề mặt cong và căn chỉnh tọa độ — đáp ứng yêu cầu SPC trong sản xuất.

Tiêu chuẩn áp dụng

Bộ điều khiển HM-210 tuân thủ đồng thời các tiêu chuẩn quốc tế và quốc gia: Vickers theo ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725; Knoop theo ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734; độ bền gãy KC theo phương pháp IF (JIS R1697). Đây là yêu cầu bắt buộc khi kiểm tra nguyên liệu và sản phẩm xuất khẩu sang thị trường Nhật Bản, châu Âu và Bắc Mỹ.

Hệ thống quang học và kết cấu cơ khí

Hệ thống quang học vô cùng hiệu chỉnh (Infinitely corrected) đi kèm hai vật kính tiêu chuẩn MH Plan 10x và 50x, nguồn sáng LED trắng với màn chắn khẩu độ điều chỉnh được. Khung máy bố trí 4 cổng vật kính (2 lắp sẵn) và 2 cổng đầu đâm (1 lắp sẵn), chiều sâu cổ máy 160 mm, chiều cao mẫu tối đa 72–133 mm, tải trọng mẫu tối đa 3 kg. Trục Z điều chỉnh thủ công, bàn XY và đầu đo tự động lấy nét là tùy chọn bổ sung.

Điều kiện vận hành và lắp đặt

Nguồn điện AC 100–240V tự chọn, tiêu thụ công suất 30 W, nhiệt độ vận hành 5–40 °C, độ ẩm tương đối ≤80% không đọng sương, tần số rung động ≤5 Hz. Kích thước tổng thể 315×586×683 mm (W×D×H), khối lượng bộ điều khiển chính 37,5 kg. Lưu ý: dây nguồn không bao gồm trong gói sản phẩm này.

Phụ kiện đi kèm tiêu chuẩn

Bộ điều khiển 810-404-11 được cung cấp kèm: đầu đâm kim cương, tấm mẫu chuẩn 700 HV0,3 (Ø25mm × 6mm), thước nước gắn trên thân máy và giấy chứng nhận kiểm định. Dây nguồn cần đặt riêng theo quy cách ổ cắm địa phương.

  • Hỗ trợ 17 ngôn ngữ giao diện, bao gồm tiếng Anh, Nhật, Đức, Hàn, Trung (giản thể & phồn thể), Nga, Thái và các ngôn ngữ châu Âu khác
  • Độ phân giải 0,01 đơn vị HV, có thể cài đặt theo yêu cầu ứng dụng
  • Thời gian giữ lực thử 5–999 giây, bước tăng 1 giây — linh hoạt cho nhiều loại vật liệu
  • Tốc độ tiếp cận đầu đâm 60 μm, đảm bảo tiếp xúc nhẹ nhàng, không gây biến dạng ngoài vùng đo
  • Xuất dữ liệu trực tiếp ra PDF và Excel, tích hợp StatusMonitor để giám sát trạng thái thiết bị từ xa
  • Tương thích MeasurLink cho phân tích thống kê SPC theo thời gian thực

Tư vấn và báo giá Mitutoyo 810-404-11

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông sốGiá trị
Tiêu chuẩn áp dụng – VickersISO 6507-2, ASTM E92, ASTM E384, JIS B 7725
Tiêu chuẩn áp dụng – KnoopISO 4545-2, ASTM E92, ASTM E384, JIS B 7734
Tiêu chuẩn áp dụng – KC fracture toughnessDựa trên phương pháp IF (JIS R1697)
Thang đo VickersHV0,01; HV0,02; HV0,03; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1
Thang đo KnoopHK0,01; HK0,02; HK0,03; HK0,05; HK0,1; HK0,2; HK0,3; HK0,5; HK1
Phương thức điều khiểnPhần mềm AVPAK
Ngôn ngữ hỗ trợNhật, Anh, Đức, Pháp, Ý, Tây Ban Nha, Hàn, Trung giản thể, Trung phồn thể, Thổ Nhĩ Kỳ, Bồ Đào Nha, Ba Lan, Séc, Hungary, Hà Lan, Nga, Thái
Độ phân giải0,01 đơn vị HV (có thể cài đặt)
Tương thích MeasurLinkCó
Xuất dữ liệuPDF, Excel
Dải lực thử98,07–9807 mN (0,01–1 kgf)
Cơ cấu tạo lựcĐiện từ (Voice coil)
Chuyển đổi lực thửPhần mềm AVPAK
Thời gian giữ lực5–999 s, bước 1 s
Tốc độ tiếp cận đầu đâm60 μm
Hệ thống quang họcVô cùng hiệu chỉnh (Infinitely corrected)
Vật kính tiêu chuẩnMH Plan 10x và 50x
Nguồn sángLED trắng
Màn chắn khẩu độĐiều chỉnh được
Phương pháp lấy nétThủ công (tự động lấy nét: tùy chọn)
Bàn XYTùy chọn
Trục ZBộ nâng thủ công
Cơ cấu mâm xoayĐộng cơ / Thủ công
Số cổng vật kính4 (2 lắp sẵn)
Số cổng đầu đâm2 (1 lắp sẵn)
Đường kính đế gá mẫuØ19 mm
Chiều cao mẫu tối đa72–133 mm
Chiều sâu cổ máy160 mm
Tải trọng mẫu tối đa3 kg
Kích thước tổng thể (W×D×H)315×586×683 mm
Khối lượng bộ điều khiển chính37,5 kg
Nguồn điệnAC 100–240V tự chọn
Công suất tiêu thụ30 W
Nhiệt độ vận hành5–40 °C
Độ ẩm tương đối≤80% RH, không đọng sương
Tần số rung động≤5 Hz
Đầu đâm kim cươngĐi kèm
Tấm mẫu chuẩn700 HV0,3, Ø25mm × 6mm
Thước nướcGắn trên thân máy
Giấy chứng nhận kiểm địnhĐi kèm
Dây nguồnKhông bao gồm

Câu hỏi thường gặp

Bộ điều khiển 810-404-11 có thể đo những thang độ cứng nào?

Bộ điều khiển HM-210 (810-404-11) hỗ trợ đầy đủ 9 thang đo Vickers từ HV0,01 đến HV1 và 9 thang đo Knoop từ HK0,01 đến HK1. Ngoài ra, thiết bị còn hỗ trợ đánh giá độ bền gãy KC theo phương pháp IF (JIS R1697), phù hợp cho kiểm tra vật liệu gốm và vật liệu cứng giòn.

Phần mềm AVPAK đi kèm có những chức năng nào hỗ trợ sản xuất công nghiệp?

AVPAK cung cấp điều khiển mâm xoay và bàn đo, lấy nét tự động (D-Types), đọc kết quả tự động, đánh giá độ sâu tôi cứng theo ISO 18203 (CHD, NHD, SHD), kiểm tra Jominy, bù trừ bề mặt cong, lập trình quy trình kiểm tra, căn chỉnh tọa độ và tạo báo cáo xuất PDF/Excel. Phần mềm cũng tương thích StatusMonitor để giám sát từ xa.

Tại sao mã 810-404-11 không bao gồm dây nguồn?

Mitutoyo cung cấp bộ điều khiển HM-210 không kèm dây nguồn (w.o. power cord) vì quy cách phích cắm và điện áp lưới khác nhau tùy từng quốc gia. Người dùng tại Việt Nam cần đặt thêm dây nguồn phù hợp tiêu chuẩn ổ cắm trong nước. Liên hệ MAZAKO để được hỗ trợ chọn đúng phụ kiện đi kèm.

Thiết bị có tương thích với hệ thống quản lý chất lượng SPC không?

Có. Bộ điều khiển 810-404-11 tương thích với phần mềm MeasurLink của Mitutoyo, cho phép truyền dữ liệu đo trực tiếp vào hệ thống phân tích thống kê SPC theo thời gian thực. Tính năng này đặc biệt hữu ích cho các nhà máy áp dụng hệ thống kiểm soát chất lượng IATF 16949 hoặc ISO 9001.

Yêu cầu môi trường lắp đặt và vận hành thiết bị là gì?

Thiết bị yêu cầu nhiệt độ vận hành 5–40 °C, độ ẩm tương đối ≤80% RH không đọng sương và tần số rung động môi trường ≤5 Hz. Nguồn điện AC 100–240V tự động lựa chọn, công suất tiêu thụ 30 W. Cần đặt máy trên bàn chống rung để đảm bảo độ lặp lại đo lường tối ưu.
