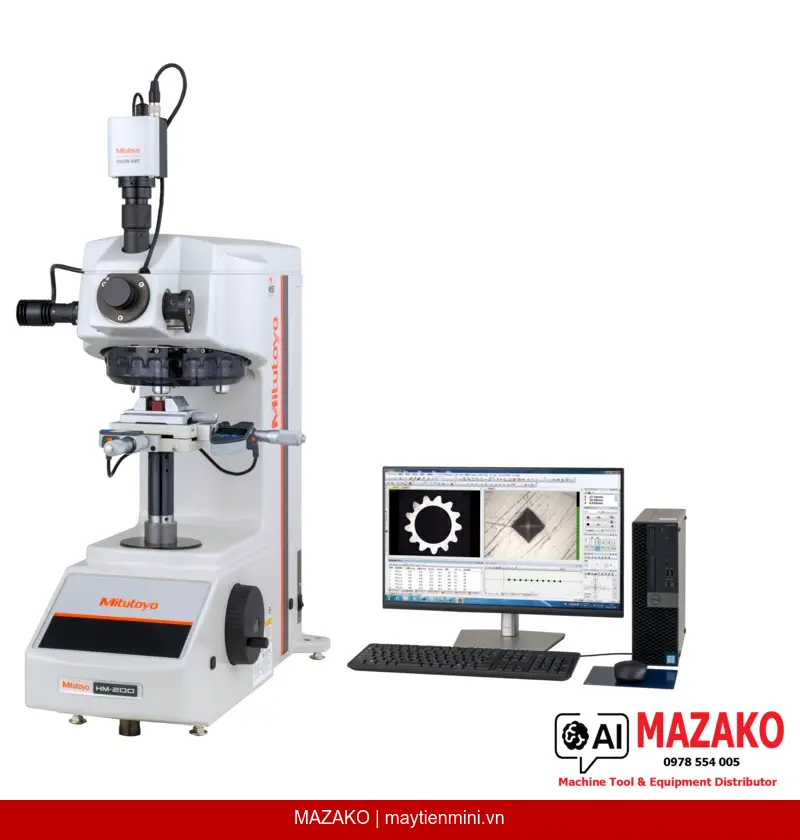

Máy đo độ cứng Mitutoyo HM-210 B-type set 810-404-11-BSET1 (1 đầu đo)
Chia sẻ: Chia sẻ Facebook Chia sẻ X
Máy kiểm tra độ cứng Vickers Mitutoyo

Máy đo độ cứng Mitutoyo HM-210 B-type set 810-404-11-BSET1 (1 đầu đo)

Mã sản phẩm 810-404-11-BSET1
SKU 81040411BSET1
Đơn giá Liên hệ báo giá
Máy đo độ cứng Vickers/Knoop Mitutoyo HM-210 mã 810-404-11-BSET1, phạm vi lực 0,01–1 kgf, phần mềm AVPAK, chuẩn ISO 6507, ASTM E92, phù hợp kiểm tra vật liệu trong môi trường sản xuất công nghiệp.
Liên hệ / Báo giá Tải Datasheet

Mô tả sản phẩm

Máy đo độ cứng Mitutoyo HM-210 B-type set (mã 810-404-11-BSET1) là giải pháp đo độ cứng vi mô theo phương pháp Vickers và Knoop, tích hợp phần mềm AVPAK tiên tiến. Bộ sản phẩm bao gồm một đầu đo (indenter shaft), đáp ứng tiêu chuẩn quốc tế ISO 6507, ASTM E92, ASTM E384 và JIS B 7725, phục vụ nhu cầu kiểm tra chất lượng vật liệu trong sản xuất công nghiệp chính xác cao.

Điều khiển bằng phần mềm AVPAK

Phần mềm AVPAK tích hợp điều khiển mâm xoay và bàn đo, tự động nhận diện vết đo, đánh giá độ sâu tôi cứng (CHD, NHD, SHD) theo chuẩn ISO 18203, hỗ trợ lập trình chi tiết và xuất báo cáo PDF/Excel.

Phạm vi lực và thang đo rộng

Hỗ trợ lực thử 98,07–9807 mN (0,01–1 kgf) với thang Vickers HV0,01 đến HV1 và thang Knoop HK0,01 đến HK1, tạo ra đầu đo bằng cơ cấu điện từ (Voice Coil) cho độ ổn định cao.

Hệ quang học chất lượng cao

Hệ thống quang học hiệu chỉnh vô cực, vật kính MH Plan 10x và 50x, nguồn sáng LED trắng và màng chắn khẩu độ điều chỉnh được, đảm bảo hình ảnh rõ nét để đo chính xác.

Độ phân giải và khả năng kết nối

Độ phân giải 0,01 đơn vị HV (có thể cài đặt), tương thích MeasurLink, xuất dữ liệu PDF và Excel, hỗ trợ 17 ngôn ngữ giao diện phục vụ môi trường sản xuất đa quốc gia.

Tiêu chuẩn áp dụng và phương pháp đo

Máy đo độ cứng HM-210 tuân thủ đầy đủ các tiêu chuẩn quốc tế cho phương pháp Vickers (ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725), phương pháp Knoop (ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734) và độ bền phá vỡ KC theo phương pháp IF (JIS R1697). Đây là yêu cầu bắt buộc trong nhiều hệ thống quản lý chất lượng ISO/TS tại nhà máy sản xuất ô tô, điện tử và cơ khí chính xác.

Cấu hình cơ học và không gian đo

Bộ HM-210 B-type set trang bị bàn XY (810-420) phạm vi 25x25 mm, nâng Z thủ công, chiều cao mẫu tối đa 133 mm, chiều sâu họng 160 mm, tải trọng mẫu tối đa 3 kg. Mâm xoay điều khiển bằng mô-tơ kết hợp thủ công, 4 cổng vật kính (2 đã lắp) và 2 cổng đầu đo (1 đã lắp). Thích hợp đo mẫu có đế Ø19 mm tiêu chuẩn.

Bộ phụ kiện đi kèm theo tiêu chuẩn

Bộ sản phẩm 810-404-11-BSET1 bao gồm: đầu đo kim cương, mẫu chuẩn tham chiếu 700 HV0,3 (Ø25mm x 6mm), thước nước gắn trên thân máy và chứng chỉ kiểm định. Dây nguồn không bao gồm trong bộ. Nguồn điện AC100–240V tự chọn, phù hợp lưới điện Việt Nam.

  • Đạt chuẩn ISO 6507, ASTM E92, ASTM E384, JIS B 7725 cho phép đo Vickers
  • Đạt chuẩn ISO 4545-2, JIS B 7734 cho phép đo Knoop
  • Phần mềm AVPAK hỗ trợ Jominy Test, bù bề mặt cong và tạo tổng quan hình ảnh
  • Độ phân giải 0,01 HV, thời gian giữ tải 5–999 giây
  • Tương thích MeasurLink, xuất báo cáo PDF và Excel trực tiếp
  • Hỗ trợ nâng cấp tự động lấy nét và bàn XY mô-tơ hóa
  • Kích thước máy 315×586×683 mm, khối lượng 40 kg, nguồn AC100–240V

Tư vấn và báo giá Máy đo độ cứng Mitutoyo HM-210 810-404-11-BSET1

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông sốGiá trị
Tiêu chuẩn áp dụng – VickersISO 6507-2, ASTM E92, ASTM E384, JIS B 7725
Tiêu chuẩn áp dụng – KnoopISO 4545-2, ASTM E92, ASTM E384, JIS B 7734
Tiêu chuẩn áp dụng – KC độ bền phá vỡDựa trên phương pháp IF (JIS R1697)
Thang đo VickersHV0,01; HV0,02; HV0,03; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1
Thang đo KnoopHK0,01; HK0,02; HK0,03; HK0,05; HK0,1; HK0,2; HK0,3; HK0,5; HK1
Phương thức điều khiểnPhần mềm AVPAK
Độ phân giải0,01 đơn vị HV (có thể cài đặt)
Phạm vi lực thử98,07–9807 mN (0,01–1 kgf)
Cơ cấu tạo lựcĐiện từ (Voice Coil)
Chuyển đổi lực thửAVPAK
Thời gian giữ tải5–999 s (bước 1 s)
Tốc độ tiếp cận đầu đo60 μm
Hệ quang họcHiệu chỉnh vô cực
Vật kính tiêu chuẩnMH Plan 10x và 50x
Nguồn sángLED trắng
Màng chắn khẩu độĐiều chỉnh được
Phương pháp lấy nétThủ công
Bàn XY810-420
Trục ZNâng thủ công
Phạm vi XY25×25 mm
Phương thức dẫn động mâm xoayMô-tơ / Thủ công
Số cổng vật kính4 (2 đã lắp)
Số cổng đầu đo2 (1 đã lắp)
Đế mẫu / ĐeØ19 mm
Chiều cao mẫu tối đa133 mm
Chiều sâu họng160 mm
Tải trọng mẫu tối đa3 kg
Kích thước ngoài (R×S×C)315×586×683 mm
Khối lượng thân máy40 kg
Nguồn điệnAC100–240V (tự chọn)
Công suất tiêu thụ30 W
Nhiệt độ vận hành5–40 °C
Độ ẩm tương đối≤80% RH, không đọng sương
Tần số rung≤5 Hz
Tương thích MeasurLinkCó
Xuất dữ liệuPDF, Excel
Hỗ trợ ngôn ngữ17 ngôn ngữ (tiếng Anh, Nhật, Đức, Pháp, Ý, Tây Ban Nha, Hàn, Trung giản thể/phồn thể, Thổ Nhĩ Kỳ, Bồ Đào Nha, Ba Lan, Séc, Hungary, Hà Lan, Nga, Thái)
Đầu đo kim cươngĐi kèm
Mẫu chuẩn tham chiếu700 HV0,3, Ø25mm × 6mm
Chứng chỉ kiểm địnhĐi kèm
Dây nguồnKhông đi kèm

Câu hỏi thường gặp

Máy đo độ cứng Mitutoyo HM-210 810-404-11-BSET1 hỗ trợ những phương pháp đo nào?

Máy hỗ trợ hai phương pháp đo vi mô là Vickers và Knoop, đồng thời có khả năng đánh giá độ bền phá vỡ KC theo phương pháp IF (JIS R1697). Các thang đo từ HV0,01 đến HV1 và HK0,01 đến HK1 đáp ứng đa dạng yêu cầu kiểm tra vật liệu trong sản xuất công nghiệp.

Phần mềm AVPAK trên HM-210 có những chức năng nổi bật nào?

AVPAK cung cấp điều khiển mâm xoay và bàn đo, tự động nhận diện vết đo, đánh giá độ sâu tôi cứng (CHD, NHD, SHD) theo ISO 18203, hỗ trợ Jominy Test, bù bề mặt cong, lập trình chi tiết có phát hiện cạnh và xuất báo cáo trực tiếp ra PDF hoặc Excel.

Máy có thể kết nối với hệ thống quản lý dữ liệu đo lường không?

Có. HM-210 tương thích với phần mềm MeasurLink của Mitutoyo, cho phép thu thập và phân tích dữ liệu thống kê SPC theo thời gian thực. Ngoài ra, dữ liệu có thể xuất trực tiếp sang PDF và Excel để lưu trữ hoặc chia sẻ báo cáo kiểm tra.

Bộ 810-404-11-BSET1 bao gồm những phụ kiện gì và còn thiếu gì cần mua thêm?

Bộ sản phẩm đi kèm đầu đo kim cương, mẫu chuẩn tham chiếu 700 HV0,3 (Ø25mm × 6mm), thước nước và chứng chỉ kiểm định. Lưu ý dây nguồn không được bao gồm, cần mua riêng phù hợp với tiêu chuẩn ổ cắm tại cơ sở sử dụng.

HM-210 có thể nâng cấp thêm tính năng gì trong tương lai?

Máy hỗ trợ nâng cấp module tự động lấy nét (Autofocus) kết hợp cùng bàn XY mô-tơ hóa, giúp tăng năng suất đo cho các mẫu có số lượng vết đo lớn. Kính hiển vi đo lường cũng là tùy chọn bổ sung có thể lắp thêm theo yêu cầu.
