Máy đo độ cứng Mitutoyo 810-401-13-ASET1 HM-210

Mô tả sản phẩm

Máy đo độ cứng vi cứng Mitutoyo HM-210 A-type set (mã 810-401-13-ASET1) là thiết bị đo độ cứng Vickers và Knoop chính xác cao, tuân thủ các tiêu chuẩn quốc tế ISO 6507-2, ASTM E92, ASTM E384 và JIS B 7725. Bộ sản phẩm được trang bị màn hình cảm ứng 5,7 inch, hệ thống tạo lực điện từ (Voice coil) và phần mềm AVPAK toàn diện, đáp ứng yêu cầu kiểm tra vật liệu khắt khe trong môi trường sản xuất công nghiệp và phòng thí nghiệm.

Đo Vickers & Knoop đa thang đo

Hỗ trợ đầy đủ các thang đo Vickers (HV0,01–HV1) và Knoop (HK0,01–HK1), phù hợp kiểm tra lớp mạ mỏng, thép tôi bề mặt và vật liệu gốm sứ kỹ thuật.

Tạo lực điện từ (Voice coil)

Cơ chế tạo lực bằng cuộn dây điện từ đảm bảo kiểm soát lực thử chính xác trong dải 98,07–9807mN, loại bỏ sai số cơ học của hệ thống tải trọng truyền thống.

Phần mềm AVPAK tích hợp

Phần mềm AVPAK cho phép điều khiển mâm xoay và bàn đo, lấy nét tự động, đánh giá chiều sâu tôi cứng (CHD, NHD, SHD) theo ISO 18203, lập trình mẫu đo và xuất báo cáo chuyên nghiệp.

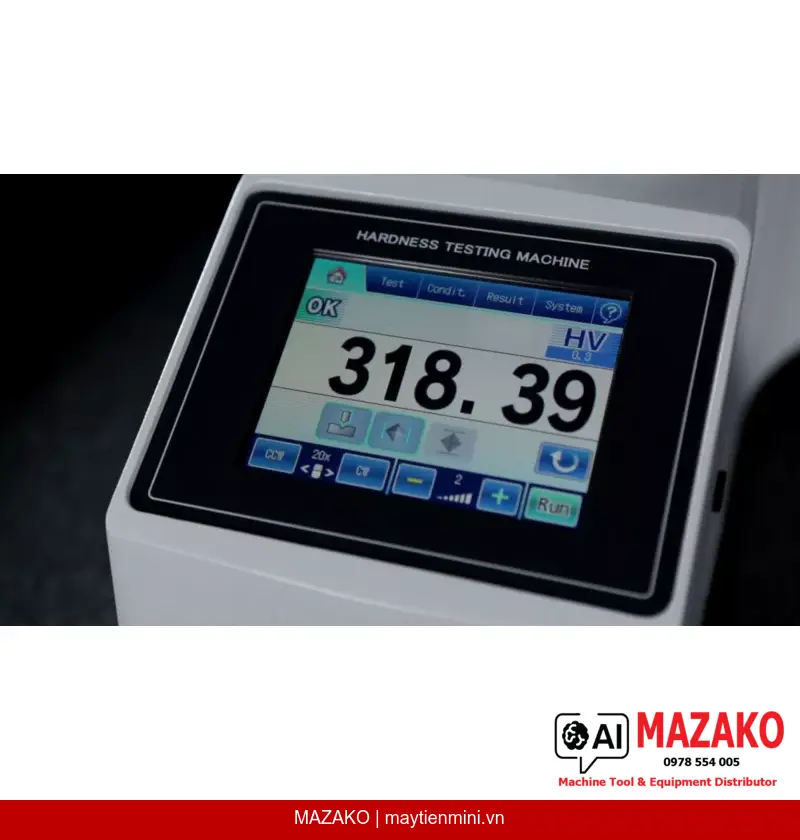

Màn hình cảm ứng & giao diện đa ngôn ngữ

Màn hình cảm ứng 5,7 inch với 3 định dạng hiển thị và hỗ trợ 12 ngôn ngữ giao diện, bao gồm tiếng Anh, tiếng Nhật và các ngôn ngữ châu Âu, châu Á.

Tiêu chuẩn áp dụng

Máy đo độ cứng HM-210 810-401-13-ASET1 tuân thủ đồng thời các tiêu chuẩn: Vickers theo ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725; Knoop theo ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734; và đánh giá độ bền gãy KC theo phương pháp IF (JIS R1697). Đây là yêu cầu bắt buộc với các phòng thí nghiệm cần chứng nhận và kiểm tra theo nhiều quy chuẩn quốc tế cùng lúc.

Ứng dụng trong sản xuất công nghiệp

Thiết bị phù hợp với kiểm tra chất lượng chi tiết cơ khí chính xác, kiểm tra độ cứng lớp thấm cacbon, thấm nitơ, lớp mạ điện, linh kiện điện tử và vật liệu gốm sứ kỹ thuật. Kết nối RS-232C, SPC Digimatic và USB cho phép tích hợp trực tiếp vào hệ thống quản lý chất lượng MeasurLink của Mitutoyo.

Bộ sản phẩm A-type set bao gồm

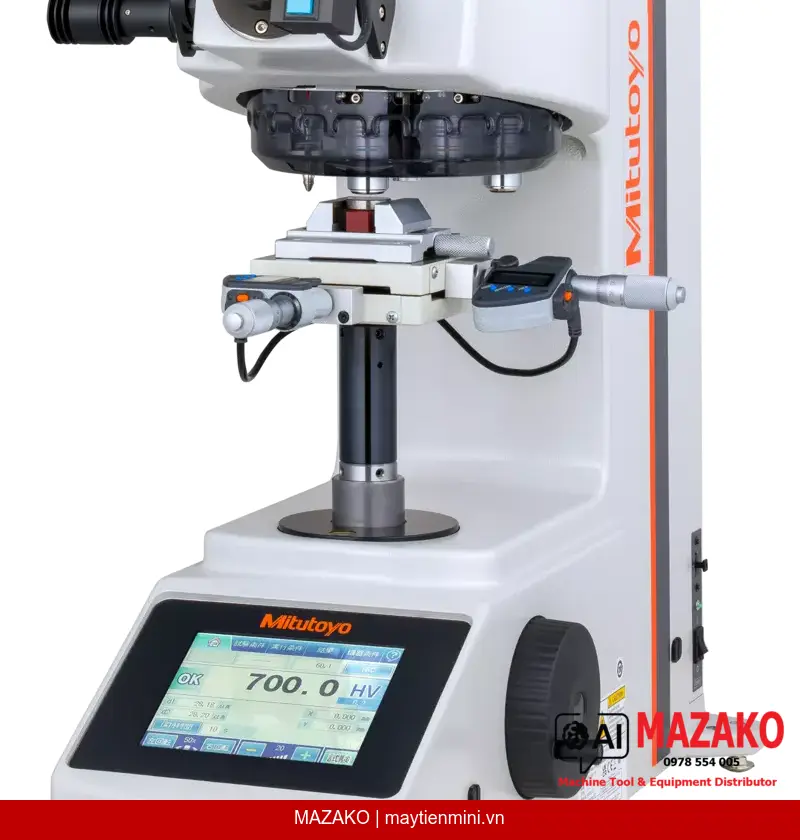

Máy đo độ cứng HM-210 đầu đủ, đầu đo kim cương, vật liệu chuẩn 700 HV0,3 (Ø25mm × 6mm), cân bằng nước gắn trên thân máy, chứng chỉ kiểm định, bộ vật kính MH Plan 10x và 50x, bàn XY 810-420 (25×25mm).

Độ phân giải 0,01 HV, có thể điều chỉnh theo yêu cầu
Thời gian giữ tải 5–999 giây, bước 1 giây
Chiều sâu họng máy 160mm, chiều cao mẫu tối đa 133mm
Nguồn điện AC100–240V tự động nhận, tiêu thụ 31W
Nhiệt độ vận hành 5–40°C, độ ẩm ≤80% RH không ngưng tụ
Kết nối MeasurLink hỗ trợ phân tích thống kê SPC trực tiếp

Tư vấn & báo giá Mitutoyo HM-210 810-401-13-ASET1

Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.

Thông số kỹ thuật

Thông số	Giá trị
Tiêu chuẩn áp dụng – Vickers	ISO 6507-2, ASTM E92, ASTM E384, JIS B 7725
Tiêu chuẩn áp dụng – Knoop	ISO 4545-2, ASTM E92, ASTM E384, JIS B 7734
Tiêu chuẩn áp dụng – KC fracture toughness	Dựa trên phương pháp IF (JIS R1697)
Thang đo Vickers	HV0,01; HV0,02; HV0,03; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV1
Thang đo Knoop	HK0,01; HK0,02; HK0,03; HK0,05; HK0,1; HK0,2; HK0,3; HK0,5; HK1
Phương thức điều khiển	Màn hình cảm ứng 5,7 inch
Độ phân giải	0,01 HV (có thể điều chỉnh)
Phạm vi lực thử	98,07–9807mN (0,01–1kgf)
Cơ chế tạo lực	Điện từ (Voice coil)
Chuyển đổi lực thử	Màn hình cảm ứng
Thời gian giữ tải	5–999s, bước 1 giây
Tốc độ tiếp cận đầu đo	60 μm
Hệ thống quang học	Vô hạn hiệu chỉnh (Infinitely corrected)
Vật kính tiêu chuẩn	MH Plan 10x và 50x
Nguồn sáng	White LED
Màng chắn khẩu độ	Điều chỉnh được
Lấy nét	Thủ công
Bàn XY	810-420, phạm vi 25×25 mm
Trục Z	Nâng hạ thủ công
Điều khiển mâm xoay	Motor / Thủ công
Số cổng vật kính	4 (2 cổng được lắp sẵn)
Số cổng đầu đo	2 (1 cổng được lắp sẵn)
Đường kính đế mẫu	Ø19 mm
Chiều cao mẫu tối đa	133 mm
Chiều sâu họng máy	160 mm
Khối lượng mẫu tối đa	3 kg
Kích thước máy (W×D×H)	341×670×581 mm
Khối lượng thân máy	41 kg
Nguồn điện	AC100–240V tự động nhận
Công suất tiêu thụ	31W
Nhiệt độ vận hành	5–40°C
Độ ẩm tương đối	≤80% RH, không ngưng tụ
Tần số rung động	≤5Hz
Kết nối dữ liệu	RS-232C, SPC Digimatic (D-type), USB
Hỗ trợ MeasurLink	Có
Ngôn ngữ giao diện	Nhật, Anh, Đức, Pháp, Ý, Tây Ban Nha, Hàn, Trung phồn thể, Trung giản thể, Thổ Nhĩ Kỳ, Bồ Đào Nha
Đầu đo kim cương	Kèm theo
Vật liệu chuẩn	700 HV0,3, Ø25mm × 6mm
Cân bằng nước	Gắn trên thân máy
Chứng chỉ kiểm định	Kèm theo
Dây nguồn	Không kèm theo

Câu hỏi thường gặp

Máy đo độ cứng Mitutoyo HM-210 810-401-13-ASET1 hỗ trợ những phương pháp đo nào?

Thiết bị hỗ trợ hai phương pháp đo chính là Vickers (HV0,01–HV1) và Knoop (HK0,01–HK1), đồng thời có thể đánh giá độ bền gãy KC theo phương pháp IF (JIS R1697). Đây là các phương pháp phổ biến nhất trong kiểm tra vật liệu mỏng, lớp phủ bề mặt và vật liệu gốm sứ kỹ thuật.

Bộ sản phẩm A-type set 810-401-13-ASET1 bao gồm những gì?

Bộ sản phẩm bao gồm máy đo độ cứng HM-210 hoàn chỉnh, đầu đo kim cương, vật liệu chuẩn 700 HV0,3 (Ø25mm × 6mm), bộ vật kính MH Plan 10x và 50x, bàn XY 810-420, cân bằng nước gắn sẵn trên thân máy và chứng chỉ kiểm định. Lưu ý dây nguồn không được kèm theo và cần mua riêng.

Phần mềm AVPAK trên HM-210 có những chức năng nổi bật nào dành cho QC/QA?

Phần mềm AVPAK hỗ trợ điều khiển bàn đo và mâm xoay, lấy nét tự động, đánh giá chiều sâu tôi cứng CHD/NHD/SHD theo ISO 18203, kiểm tra Jominy, lập trình mẫu đo tự động, bù bề mặt cong, chuyển đổi độ cứng và xuất báo cáo. Phần mềm cũng tương thích với hệ thống StatusMonitor để giám sát trạng thái thiết bị từ xa.

Máy HM-210 có thể kết nối với hệ thống quản lý chất lượng SPC không?

Có. Máy được trang bị cổng RS-232C, kết nối SPC Digimatic kiểu D và cổng USB, đồng thời hỗ trợ phần mềm MeasurLink của Mitutoyo. Nhờ đó, dữ liệu đo có thể xuất trực tiếp vào hệ thống phân tích thống kê SPC, giúp theo dõi xu hướng chất lượng theo thời gian thực.

Điều kiện môi trường và yêu cầu lắp đặt của máy đo độ cứng HM-210 là gì?

Máy hoạt động trong môi trường nhiệt độ 5–40°C, độ ẩm tương đối ≤80% RH không ngưng tụ và tần số rung động ≤5Hz. Nguồn điện AC100–240V tự động nhận, tiêu thụ 31W. Máy nặng 41kg và cần được đặt trên bàn phẳng, ổn định, không có rung động từ máy móc xung quanh để đảm bảo độ chính xác đo lường.
