Đồng hồ đo lỗ kỹ thuật số Mitutoyo 568-928 (Bộ đầu đo thay thế 0,275–0,5\
Bộ đồng hồ đo lỗ kỹ thuật số Mitutoyo 568-928, phạm vi 0,275–0,5\
Mô tả sản phẩm
Bộ đồng hồ đo lỗ kỹ thuật số Mitutoyo 568-928 là giải pháp đo trong chính xác cao dành cho các ứng dụng kiểm tra lỗ nhỏ trong khoảng 0,275–0,5". Thiết kế đầu đo thay thế linh hoạt cùng phương pháp đo 3 điểm tiếp xúc mang lại độ lặp lại vượt trội, phù hợp với môi trường kiểm tra QC/QA công nghiệp khắt khe.
Đo 3 điểm tiếp xúc
Phương pháp đo 3 điểm đảm bảo căn tâm tự động, loại bỏ sai số do lệch tâm — đặc biệt quan trọng khi kiểm tra lỗ nhỏ có dung sai chặt.
Mặt đo carbide phủ titanium
Đầu đo làm từ carbide vonfram phủ titanium, chịu mài mòn tốt, duy trì độ chính xác ổn định sau nhiều lần sử dụng trong môi trường sản xuất liên tục.
Hệ thống ABS — không cần reset gốc
Công nghệ ABS (Absolute) của Mitutoyo cho phép đọc giá trị ngay khi bật máy, không cần di chuyển về vị trí gốc, tiết kiệm thời gian thao tác.
Kết xuất dữ liệu & phán định GO/NG
Tích hợp đầu ra dữ liệu và chức năng phán định GO/±NG trực tiếp trên máy, hỗ trợ tích hợp vào hệ thống SPC hoặc ghi nhận kết quả kiểm tra tự động.
Bộ đầu đo thay thế linh hoạt — 3 dải đo phủ toàn bộ phạm vi
Bộ 568-928 bao gồm các đầu đo riêng biệt cho 3 dải: 0,275–0,35", 0,35–0,425" và 0,425–0,5", cho phép người dùng chuyển đổi nhanh chóng giữa các kích thước lỗ khác nhau mà không cần đầu tư nhiều thiết bị. Mỗi dải đo được hiệu chuẩn độc lập với 2 vòng chuẩn đi kèm (Ø0,35" và Ø0,425"), đảm bảo truy xuất chuẩn đo lường theo ISO.
Màn hình LCD và các chức năng vận hành thực tế
Màn hình LCD với chiều cao ký tự 11 mm dễ đọc trong điều kiện ánh sáng nhà xưởng. Các phím chức năng bao gồm ON/OFF, khóa chức năng (Function lock), HOLD, 2 x PRESET, và DATA output — đáp ứng đầy đủ nhu cầu thao tác nhanh trên dây chuyền kiểm tra. Pin SR44 cung cấp thời lượng sử dụng lên đến khoảng 5.000 giờ.
Thông tin quan trọng khi đặt hàng

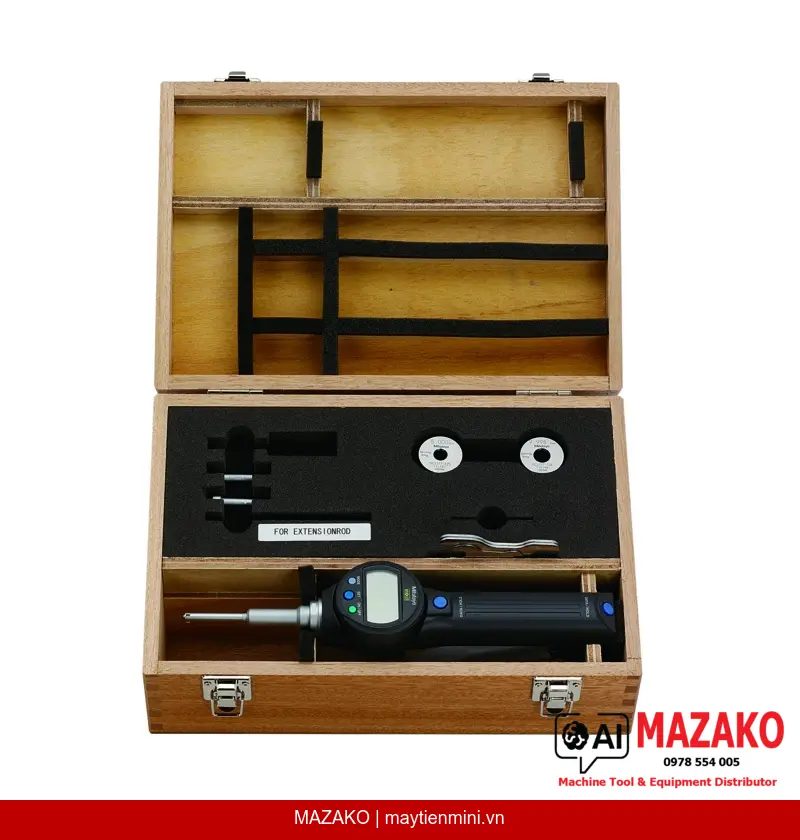

Bộ sản phẩm 568-928 được giao kèm hộp đựng, pin SR44, 2 cờ lê (04GAA857/04GAA858) và 2 vòng chuẩn. Độ phân giải 0,00005" (0,001 mm) phù hợp các ứng dụng đòi hỏi kiểm tra dung sai IT6–IT7. Liên hệ MAZAKO để xác nhận tính tương thích với hệ thống thu thập dữ liệu hiện tại.
- Phạm vi đo tổng: 0,275–0,5" — phủ nhiều kích thước lỗ nhỏ phổ biến trong gia công cơ khí chính xác
- Độ phân giải 0,00005" / 0,001 mm — đáp ứng kiểm tra dung sai chặt
- Đầu ra dữ liệu tích hợp — kết nối trực tiếp với phần mềm SPC hoặc bộ thu thập dữ liệu Mitutoyo
- Mặt đo carbide vonfram phủ titanium — độ bền cao, ổn định lâu dài
- Kèm vòng chuẩn hiệu chuẩn — sẵn sàng sử dụng ngay sau khi mở hộp
- Thời lượng pin ~5.000 giờ — giảm thiểu gián đoạn trong sản xuất
Tư vấn & Báo giá Mitutoyo 568-928
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 568-928 |
| Thương hiệu | Mitutoyo |
| Hệ đo | Inch / Metric |
| Kiểu hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 0,275–0,5" |
| Độ phân giải | 0,00005" / 0,001 mm |
| Dải đo riêng lẻ | 0,275–0,35" / 0,35–0,425" / 0,425–0,5" |
| Phương pháp đo | 3 điểm tiếp xúc |
| Mặt đo | Carbide vonfram phủ titanium (taper) |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Nguồn điện | 1 pin SR-44 |
| Thời lượng pin | Khoảng 5.000 giờ |
| Chức năng ABS / INC | Có |
| ON/OFF | Có |
| Khóa chức năng | Có |
| DATA output / HOLD | Có |
| 2 x PRESET | Có |
| Phán định GO/±NG | Có |
| Đầu ra dữ liệu | Có |
| Vòng chuẩn đi kèm | Ø0,35" (177-179), Ø0,425" (177-283) |
| Phụ kiện đi kèm | Hộp, pin SR44, 2 cờ lê (04GAA857/04GAA858), 2 vòng chuẩn |
| Khối lượng | 530 g |
Câu hỏi thường gặp
Bộ Mitutoyo 568-928 có thể đo được những kích thước lỗ nào?
Bộ 568-928 phủ phạm vi đo tổng từ 0,275" đến 0,5" thông qua 3 đầu đo thay thế riêng biệt: 0,275–0,35", 0,35–0,425" và 0,425–0,5". Người dùng chọn đầu đo phù hợp với kích thước lỗ cần kiểm tra và hiệu chuẩn bằng vòng chuẩn đi kèm trước khi đo.
Ưu điểm của phương pháp đo 3 điểm so với đồng hồ đo lỗ 2 điểm thông thường là gì?
Đo 3 điểm tiếp xúc giúp tự động căn tâm đầu đo trong lỗ, loại bỏ sai số do không đặt đúng tâm — điểm yếu thường gặp của đồng hồ đo lỗ 2 điểm. Kết quả là độ lặp lại và độ tái lập cao hơn, đặc biệt khi đo lỗ có dung sai chặt như IT6–IT7.
Chức năng ABS trên 568-928 hoạt động như thế nào và có lợi ích gì trong sản xuất?
Công nghệ ABS (Absolute) của Mitutoyo lưu vị trí tham chiếu ngay cả khi tắt máy, nên khi bật lại thiết bị sẽ hiển thị giá trị đúng ngay lập tức mà không cần di chuyển về vị trí gốc. Điều này rút ngắn thời gian chuẩn bị đo trên dây chuyền, đặc biệt hữu ích khi kiểm tra nhiều chi tiết liên tiếp.
Làm thế nào để kết nối đầu ra dữ liệu của 568-928 với máy tính hoặc phần mềm SPC?
Thiết bị trang bị cổng đầu ra dữ liệu tương thích chuẩn Mitutoyo Digimatic. Cần sử dụng cáp dữ liệu Digimatic (ví dụ: 905338 hoặc tương đương) và bộ chuyển đổi USB-Digimatic để kết nối với máy tính. MAZAKO có thể tư vấn thêm về giải pháp thu thập dữ liệu phù hợp với hệ thống hiện tại của khách hàng.
Vòng chuẩn đi kèm trong bộ 568-928 có đủ để hiệu chuẩn thiết bị không?
Bộ kèm 2 vòng chuẩn Ø0,35" (177-179) và Ø0,425" (177-283) phục vụ việc đặt điểm 0 (zeroing) cho từng dải đo tương ứng — đây là quy trình chuẩn bị đo, không phải hiệu chuẩn truy xuất chuẩn đo lường quốc gia. Nếu cần chứng chỉ hiệu chuẩn ISO/IEC 17025, vui lòng liên hệ MAZAKO để được hỗ trợ dịch vụ hiệu chuẩn riêng.
