Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo SBM-40D 568-368-10 (30-40mm)
Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo 568-368-10, phạm vi đo 30–40mm, độ phân giải 0,001mm, chân đo phủ titanium, màn hình LCD xoay 330°, tích hợp chức năng phán định GO/NG.
Mô tả sản phẩm
Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo model SBM-40D (mã 568-368-10) là thiết bị đo lường chuyên dụng cho phép đo đường kính lỗ trong nhanh chóng và chính xác với phạm vi đo 30–40mm, độ phân giải 0,001mm. Sản phẩm phù hợp cho môi trường kiểm tra chất lượng công nghiệp đòi hỏi độ tin cậy cao.
Chân đo phủ Titanium
Bề mặt đo được phủ titanium trên nền thép cứng, kết hợp mặt tiếp xúc tungsten carbide, cho độ bền vượt trội và khả năng chống va đập cao trong điều kiện sản xuất liên tục.

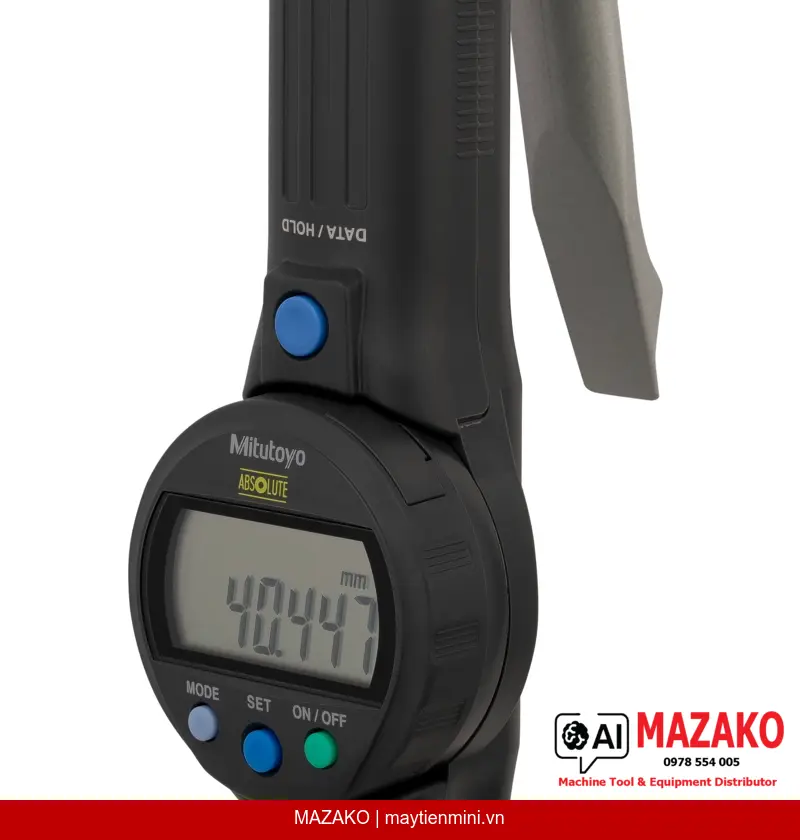

Màn hình LCD xoay 330°
Khối hiển thị LCD có thể xoay 330° giúp đọc kết quả dễ dàng ở mọi góc độ, giảm thiểu sai số đọc và tăng năng suất kiểm tra.
Phán định GO/NG tích hợp
Chức năng phán định dung sai GO/±NG tích hợp sẵn cho phép kiểm tra nhanh sự phù hợp của chi tiết mà không cần tính toán thủ công.
Kết nối xuất dữ liệu
Hỗ trợ xuất dữ liệu qua cáp (DATA output), tương thích hệ thống SPC/thu thập dữ liệu, đáp ứng yêu cầu truy xuất và lưu trữ số liệu đo trong môi trường sản xuất hiện đại.
Đặc điểm nổi bật của Đồng hồ đo lỗ Mitutoyo 568-368-10
Thiết bị sử dụng phương pháp đo 3 điểm tiếp xúc đồng thời, đảm bảo kết quả đo ổn định và đại diện cho đường kính thực của lỗ. Cơ chế mở nhanh (Snap Open) giúp thao tác lắp vào và lấy ra khỏi lỗ đo nhanh chóng, phù hợp với quy trình kiểm tra hàng loạt. Hệ thống ABS (Absolute) kết hợp INC ZERO cho phép đặt điểm tham chiếu linh hoạt, trong khi chức năng PRESET kép (2x PRESET) hỗ trợ thiết lập nhanh các mức chuẩn khác nhau.
Ứng dụng trong kiểm tra chất lượng
Mitutoyo SBM-40D 568-368-10 được ứng dụng rộng rãi trong kiểm tra lỗ gia công cơ khí, lỗ xylanh, lỗ bạc, và các chi tiết trụ trong có dung sai chặt. Phù hợp với phòng QC/QA và trên chuyền sản xuất tại các nhà máy cơ khí chính xác, ô tô, điện tử và thiết bị công nghiệp.
Thông số kỹ thuật nổi bật
Phạm vi đo: 30–40mm | Độ phân giải: 0,001mm | Sai số cho phép MPE: ±6µm | Phương pháp đo: 3 điểm | Nguồn pin SR-44, tuổi thọ ~5.000 giờ.
- Phương pháp đo 3 điểm tiếp xúc đồng thời, độ lặp lại cao
- Chân đo phủ titanium – tăng tuổi thọ và chống va đập
- Màn hình LCD xoay 330°, chiều cao ký tự 11mm, dễ đọc
- Chức năng phán định GO/±NG tích hợp – kiểm tra nhanh dung sai
- Hỗ trợ xuất dữ liệu, khóa chức năng, chế độ HOLD và PRESET

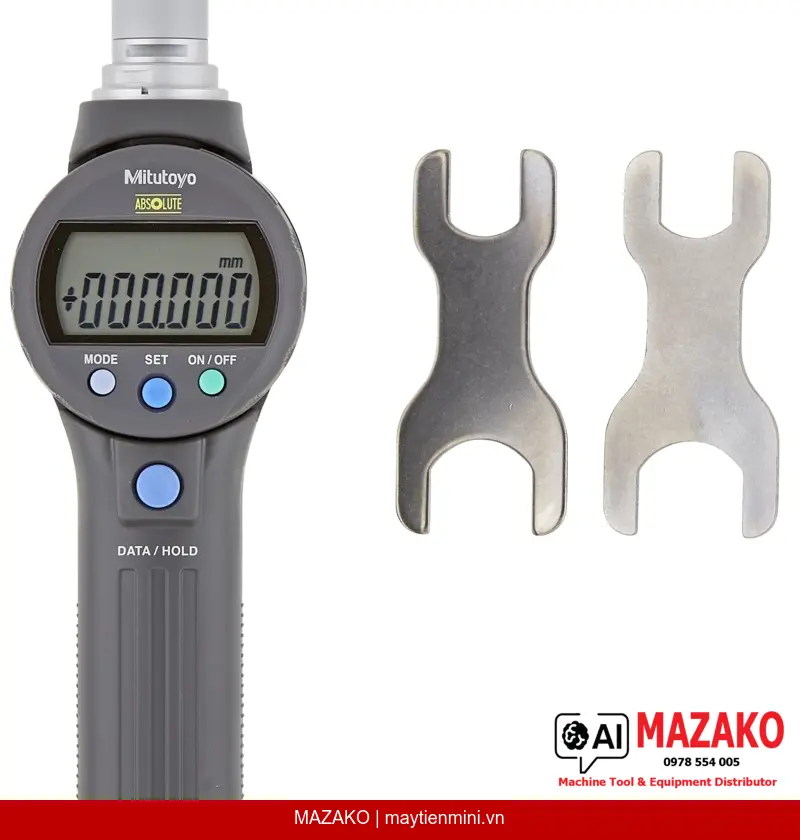

- Đi kèm hộp đựng, pin SR44, cờ lê 04GAA858 (2 cái)
Tư vấn & Báo giá Mitutoyo 568-368-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-40D |
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 30–40 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép MPE | ±6 µm |
| Phương pháp đo | 3 điểm tiếp xúc |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Bề mặt đo | Thép cứng phủ titanium, mặt tiếp xúc tungsten carbide |
| ABS / INC ZERO | Có |
| ON/OFF | Có |
| Khóa chức năng | Có |
| Xuất dữ liệu (DATA) / Giữ giá trị (HOLD) | Có |
| PRESET (x2) | Có |
| Phán định GO/±NG | Có |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | ~5.000 giờ |
| Khối lượng | 565 g |
| Phụ kiện đi kèm | Hộp đựng, pin SR44, cờ lê 04GAA858 (2 cái) |
Câu hỏi thường gặp
Mitutoyo 568-368-10 đo được phạm vi nào và độ chính xác là bao nhiêu?
Thiết bị có phạm vi đo từ 30 đến 40mm với độ phân giải 0,001mm. Sai số cho phép tối đa (MPE) là ±6µm, đáp ứng yêu cầu kiểm tra chi tiết cơ khí chính xác trong sản xuất công nghiệp.
Tại sao nên chọn phương pháp đo 3 điểm thay vì đồng hồ đo lỗ 2 điểm thông thường?
Phương pháp đo 3 điểm tiếp xúc đồng thời cho kết quả đại diện chính xác hơn cho đường kính thực của lỗ, loại bỏ sai số do lỗ bị ô van. Thiết bị cũng không cần thao tác lắc như đồng hồ đo lỗ 2 điểm, giúp tăng tốc độ và độ lặp lại trong kiểm tra hàng loạt.
Chức năng GO/NG trên Mitutoyo SBM-40D hoạt động như thế nào?
Người dùng cài đặt giới hạn trên và dưới của dung sai vào thiết bị thông qua chức năng PRESET. Khi đo, màn hình LCD hiển thị trực tiếp kết quả phán định GO (đạt) hoặc ±NG (không đạt – vượt trên hoặc dưới giới hạn), giúp kiểm tra nhanh mà không cần tính toán thủ công.
Thiết bị có hỗ trợ kết nối với hệ thống thu thập dữ liệu SPC không?
Có. Mitutoyo 568-368-10 tích hợp cổng xuất dữ liệu (DATA output) tương thích với cáp kết nối Mitutoyo, cho phép truyền số liệu đo trực tiếp sang phần mềm SPC hoặc máy tính để lưu trữ và phân tích thống kê.
Chân đo phủ titanium có ưu điểm gì so với chân đo thép thông thường?
Lớp phủ titanium tăng đáng kể độ cứng bề mặt và khả năng chống mài mòn, giúp chân đo duy trì độ chính xác lâu hơn trong môi trường sản xuất khắc nghiệt. Đồng thời, bề mặt tungsten carbide tại điểm tiếp xúc đảm bảo độ bền cao và ổn định khi đo lặp lại nhiều lần.
