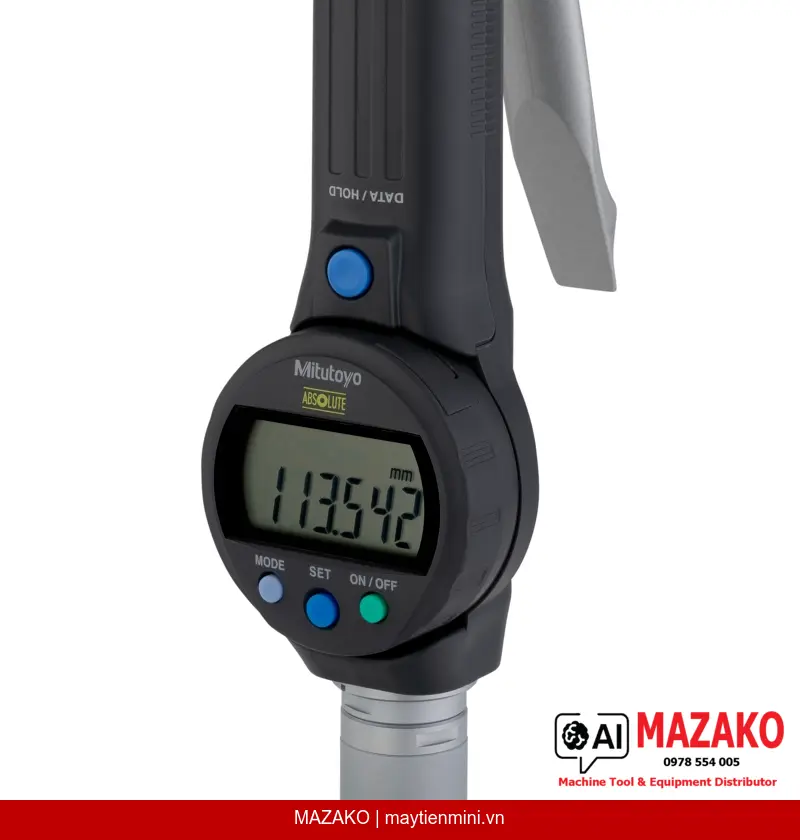

Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo SBM-113D 568-374-10 (100-113mm)
Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo 568-374-10, phạm vi đo 100–113mm, độ phân giải 0,001mm, chân đo phủ titan, màn hình LCD xoay 330°, tích hợp chức năng phán định GO/NG.
Mô tả sản phẩm
Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo model SBM-113D (mã 568-374-10) là thiết bị đo đường kính lỗ trong chuyên dụng, sử dụng cơ chế tiếp xúc 3 điểm đồng thời giúp đảm bảo độ chính xác cao và thao tác đo nhanh chóng trong môi trường sản xuất công nghiệp.
Chân đo phủ titan bền vượt trội
Chân đo làm từ thép cứng phủ titan kết hợp đầu tiếp xúc hợp kim vonfram, chịu mài mòn và va đập tốt, duy trì độ chính xác lâu dài trong điều kiện sản xuất khắc nghiệt.
Màn hình LCD xoay 330°
Cụm hiển thị xoay được 330° giúp người vận hành đọc kết quả dễ dàng ở mọi góc độ, giảm sai số đọc và tăng năng suất kiểm tra.
Phán định GO/NG tích hợp
Chức năng phán định dung sai GO/±NG tích hợp sẵn cho phép kiểm tra nhanh tính đạt/không đạt của chi tiết ngay tại chuyền sản xuất mà không cần tính toán thủ công.
Xuất dữ liệu & khóa chức năng
Hỗ trợ xuất dữ liệu qua cáp, chức năng HOLD, 2 x PRESET và khóa chức năng (Function Lock) giúp tích hợp dễ dàng vào hệ thống SPC/kiểm soát chất lượng nhà máy.
Đo lỗ đường kính lớn chính xác với công nghệ 3 điểm tiếp xúc
Khác với đồng hồ đo lỗ 2 điểm thông thường, thiết kế 3 điểm tiếp xúc của SBM-113D tự căn chỉnh theo tâm lỗ, loại bỏ sai số do lệch tâm và cho phép đo nhanh chỉ với một thao tác. Phạm vi đo 100–113mm phù hợp cho các chi tiết lỗ cỡ lớn trong ngành cơ khí chế tạo, ô tô và thiết bị công nghiệp.
Ứng dụng thực tế trong kiểm soát chất lượng
Thiết bị phù hợp cho bộ phận QC/QA cần kiểm tra đường kính lỗ xylanh, bạc lót, vỏ hộp số và các chi tiết gia công CNC yêu cầu dung sai chặt chẽ. Sai số cho phép tối đa MPE ±6µm đảm bảo đáp ứng tiêu chuẩn kiểm tra khắt khe.
Tại sao chọn Mitutoyo 568-374-10 cho nhà máy của bạn?
Được sản xuất bởi Mitutoyo — thương hiệu đo lường hàng đầu Nhật Bản — thiết bị đi kèm hộp đựng, pin SR44 và cờ lê chuyên dụng, sẵn sàng sử dụng ngay. Tuổi thọ pin lên đến 5000 giờ giúp giảm chi phí vận hành.
- Phạm vi đo: 100–113mm, độ phân giải 0,001mm
- Sai số cho phép tối đa (MPE): ±6µm
- Chân đo phủ titan + đầu tiếp xúc hợp kim vonfram
- Màn hình LCD xoay 330°, chiều cao ký tự 11mm
- Chức năng GO/±NG, PRESET, HOLD, xuất dữ liệu
- Tuổi thọ pin ~5000 giờ (pin SR44)
- Khối lượng: 900g — thiết kế đơn lẻ, dễ cầm tay
Nhận báo giá Mitutoyo 568-374-10 chính hãng
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-113D |
| Hệ đo | Metric |
| Kiểu hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 100–113 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 5000 giờ |
| Màn hình | LCD, chiều cao ký tự: 11 mm |
| Mặt đo | Thép cứng phủ titan; đầu tiếp xúc: hợp kim vonfram (tungsten carbide) |
| Phương pháp đo | 3 điểm tiếp xúc |
| ABS / INC (INC ZERO) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function Lock) | Có |
| DATA (xuất qua cáp) / HOLD | Có |
| 2 x PRESET | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có |
| Phụ kiện đi kèm | Hộp đựng, pin SR44, cờ lê 04GAA858 (2 cái) |
| Khối lượng | 900 g |
Câu hỏi thường gặp
Mitutoyo 568-374-10 đo được dải kích thước nào?
Thiết bị có phạm vi đo từ 100 đến 113mm, phù hợp cho các chi tiết lỗ cỡ lớn như xylanh, bạc lót và vỏ hộp số. Độ phân giải 0,001mm và sai số MPE ±6µm đảm bảo kết quả đo đáng tin cậy trong ứng dụng gia công chính xác.
Ưu điểm của phương pháp đo 3 điểm tiếp xúc so với 2 điểm là gì?
Cơ chế 3 điểm tiếp xúc đồng thời tự căn tâm lỗ, loại bỏ sai số do lệch tâm thường gặp ở đồng hồ đo lỗ 2 điểm. Điều này cho phép đo nhanh hơn, ít phụ thuộc vào kỹ năng người dùng và đạt độ lặp lại cao hơn trong sản xuất hàng loạt.
Chức năng GO/NG trên thiết bị này hoạt động như thế nào?
Người dùng cài đặt giá trị dung sai trên/dưới thông qua chức năng PRESET. Sau khi đo, thiết bị tự động phán định GO (đạt), +NG (vượt dung sai trên) hoặc -NG (dưới dung sai dưới), hiển thị trực tiếp trên màn hình LCD. Tính năng này giúp tăng tốc độ kiểm tra tại chuyền sản xuất mà không cần tính toán thủ công.
Thiết bị có hỗ trợ xuất dữ liệu để dùng với phần mềm SPC không?
Có. Mitutoyo 568-374-10 hỗ trợ xuất dữ liệu qua cáp (DATA output), tương thích với hệ thống thu thập dữ liệu và phần mềm SPC của Mitutoyo cũng như các phần mềm thống kê chất lượng bên thứ ba. Chức năng HOLD cũng cho phép giữ giá trị đo để ghi chép thủ công.
Cần bảo dưỡng định kỳ như thế nào để duy trì độ chính xác của thiết bị?
Nên hiệu chuẩn định kỳ theo tiêu chuẩn ISO 9001 hoặc ít nhất 1 lần/năm tùy cường độ sử dụng. Vệ sinh chân đo sau mỗi ca làm việc và bảo quản trong hộp đi kèm để tránh va đập. Khi pin yếu (tuổi thọ khoảng 5000 giờ), cần thay pin SR44 để đảm bảo hiển thị chính xác.
