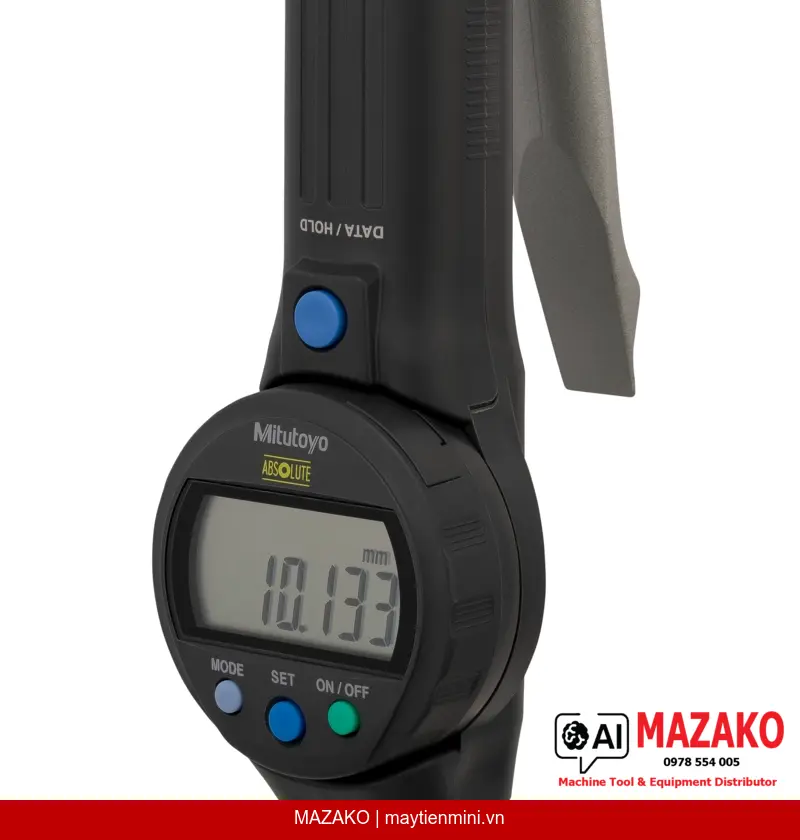

Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo SBM-10D 568-362-10 (8-10mm)
Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo 568-362-10, phạm vi đo 8–10mm, độ phân giải 0,001mm, chân đo phủ titanium, màn hình LCD xoay 330°, tích hợp chức năng GO/NG.
Mô tả sản phẩm
Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo model SBM-10D (mã 568-362-10) thuộc dòng Digimatic Snap Open Bore Gauge, được thiết kế cho các ứng dụng đo đường kính lỗ chính xác cao trong môi trường sản xuất công nghiệp. Với phạm vi đo 8–10mm và độ phân giải 0,001mm, thiết bị đáp ứng yêu cầu kiểm tra chất lượng (QC/QA) khắt khe nhất.
Chân đo phủ Titanium
Các chân đo bằng hợp kim tungsten carbide được phủ titanium, tăng cường độ bền và khả năng chịu va đập trong điều kiện sử dụng liên tục tại xưởng sản xuất.
Màn hình LCD xoay 330°
Cụm màn hình LCD có thể xoay 330°, cho phép đọc giá trị đo dễ dàng ở bất kỳ góc độ nào, giảm thiểu sai số đọc và tăng tốc độ kiểm tra.
Đo 3 điểm tiếp xúc
Phương pháp đo 3 điểm tiếp xúc đảm bảo căn tâm tự động, loại bỏ sai số định vị và cho kết quả đo lặp lại ổn định trên từng lần đo.
Chức năng GO/NG tích hợp
Tích hợp chức năng phán định dung sai GO/±NG trực tiếp trên thiết bị, hỗ trợ kiểm tra nhanh theo tiêu chuẩn dung sai mà không cần thiết bị phụ trợ.
Ứng dụng trong kiểm tra chất lượng sản xuất
Thiết bị phù hợp để đo đường kính lỗ nhỏ (8–10mm) trên các chi tiết gia công cơ khí, linh kiện động cơ, khuôn mẫu và các sản phẩm đòi hỏi dung sai chặt chẽ. Khả năng xuất dữ liệu (DATA output) qua cáp cho phép tích hợp vào hệ thống SPC hoặc lưu trữ dữ liệu kiểm tra tập trung.
Tính năng vận hành nâng cao
Thiết bị hỗ trợ chế độ ABS/INC (đặt về 0 tùy điểm), khóa chức năng (Function Lock), giữ giá trị hiển thị (HOLD), và 2 vị trí PRESET giúp thiết lập nhanh ngưỡng dung sai trong quy trình kiểm tra hàng loạt. Tuổi thọ pin khoảng 5.000 giờ với 1 viên pin SR-44.
Độ chính xác đạt chuẩn Mitutoyo
Sai số cho phép tối đa (MPE) ±5µm, đảm bảo kết quả đo tin cậy và truy xuất được theo tiêu chuẩn đo lường công nghiệp quốc tế.
- Phạm vi đo 8–10mm, độ phân giải 0,001mm
- Sai số MPE: ±5µm
- Màn hình LCD ký tự cao 11mm, xoay 330°
- Chân đo tungsten carbide phủ titanium
- Hỗ trợ xuất dữ liệu qua cáp (DATA output)
- Chức năng GO/±NG phán định dung sai trực tiếp
- Nguồn: 1 pin SR-44, tuổi thọ ~5.000 giờ
- Giao hàng kèm pin SR-44, cờ lê chuyên dụng (2 chiếc)
Nhận báo giá Mitutoyo 568-362-10 chính hãng
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-10D |
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 8–10 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±5 µm |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Phương pháp đo | 3 điểm tiếp xúc |
| Mặt đo | Tungsten carbide phủ titanium (côn tungsten carbide) |
| ABS / INC (INC ZERO) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function Lock) | Có |
| DATA (xuất dữ liệu qua cáp) / HOLD | Có |
| 2 x PRESET | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 5.000 giờ |
| Khối lượng | 485 g |
| Phụ kiện đi kèm | Hộp đựng, pin SR-44, cờ lê 04GAA857/04GAA858 (2 chiếc) |
Câu hỏi thường gặp
Đồng hồ đo lỗ Mitutoyo 568-362-10 có phạm vi đo bao nhiêu?
Thiết bị có phạm vi đo từ 8 đến 10mm với độ phân giải 0,001mm. Đây là dải đo phù hợp cho các lỗ nhỏ trên chi tiết gia công cơ khí chính xác, khuôn mẫu và linh kiện động cơ.
Phương pháp đo 3 điểm có ưu điểm gì so với đo 2 điểm truyền thống?
Phương pháp đo 3 điểm tiếp xúc tự động căn tâm trong lòng lỗ, loại bỏ sai số do định vị lệch tâm. Kết quả đo có độ lặp lại cao hơn, giảm phụ thuộc vào kỹ năng người vận hành so với thước cặp hay đồng hồ đo lỗ 2 điểm thông thường.
Chức năng GO/NG trên thiết bị 568-362-10 hoạt động như thế nào?
Người dùng thiết lập giới hạn dung sai trên và dưới thông qua chức năng PRESET. Thiết bị tự động so sánh giá trị đo với ngưỡng đã cài và hiển thị kết quả phán định GO (đạt) hoặc ±NG (không đạt), hỗ trợ kiểm tra hàng loạt nhanh chóng mà không cần tính toán thủ công.
Thiết bị có thể kết nối xuất dữ liệu ra máy tính để quản lý SPC không?
Có. Thiết bị trang bị cổng DATA output hỗ trợ xuất dữ liệu qua cáp (cáp kết nối mua riêng). Dữ liệu đo có thể truyền sang phần mềm SPC hoặc phần mềm Mitutoyo MeasurLink để phân tích năng lực quá trình và lưu trữ hồ sơ kiểm tra.
Mã 568-362-10 được giao hàng kèm những phụ kiện gì?
Thiết bị được đóng gói trong hộp bảo quản chuyên dụng, bao gồm 1 viên pin SR-44 và bộ cờ lê chuyên dụng 04GAA857/04GAA858 (2 chiếc) phục vụ hiệu chỉnh và bảo trì. Khối lượng tổng thể của thiết bị là 485g.
