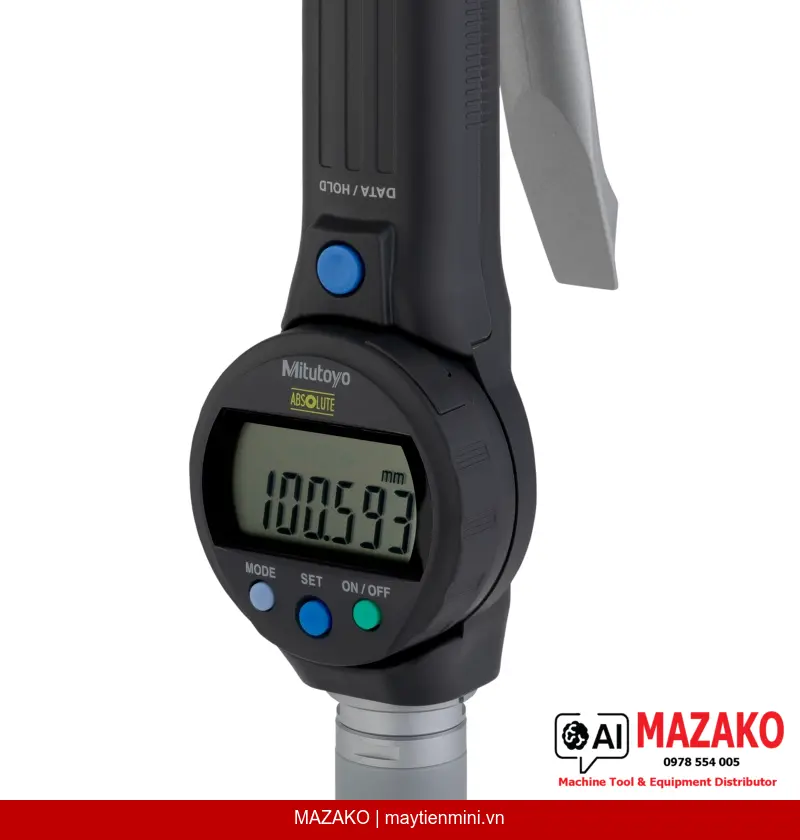

Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo SBM-100D 568-373-10 (87–100 mm)
Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo 568-373-10, phạm vi đo 87–100 mm, độ phân giải 0,001 mm, chân đo phủ Titanium, màn hình LCD xoay 330°, chức năng phán định GO/NG.
Mô tả sản phẩm
Đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo model SBM-100D (mã 568-373-10) là thiết bị đo lỗ trong chuyên dụng, phạm vi đo 87–100 mm, độ phân giải 0,001 mm. Thiết kế 3 điểm tiếp xúc đảm bảo định tâm tự động, cho kết quả đo chính xác và nhanh chóng trong môi trường sản xuất công nghiệp.
Chân đo phủ Titanium
Chân đo làm từ thép cứng phủ Titanium (mặt tiếp xúc tungsten carbide), cho độ bền vượt trội và khả năng chống va đập cao trong điều kiện sản xuất liên tục.
Màn hình LCD xoay 330°
Cụm hiển thị LCD có thể xoay 330°, cho phép đọc kết quả đo dễ dàng ở mọi góc độ, giảm thiểu sai số đọc và tăng tốc độ vận hành.
Phán định dung sai GO/NG
Tích hợp chức năng phán định GO/±NG trực tiếp trên thiết bị, hỗ trợ kiểm tra nhanh trong dây chuyền QC mà không cần thiết bị xử lý ngoài.
Xuất dữ liệu & kết nối
Hỗ trợ xuất dữ liệu qua cáp (DATA output), tương thích hệ thống SPC/thu thập dữ liệu đo lường, phục vụ kiểm soát chất lượng theo chuẩn công nghiệp.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Thiết bị phù hợp để kiểm tra đường kính lỗ gia công chính xác trong các ngành cơ khí chế tạo, ô tô, điện tử và khuôn mẫu. Phương pháp đo 3 điểm tiếp xúc đồng đều giúp xác định đường kính thực của lỗ chính xác hơn so với phương pháp 2 điểm truyền thống, đặc biệt với các lỗ yêu cầu dung sai chặt.
Tính năng ABS Zero & Function Lock
Hệ thống ABS (Absolute) cho phép khởi động máy mà không cần reset về zero. Chức năng khóa nút bấm (Function Lock) ngăn thao tác vô tình trong quá trình đo hàng loạt, đảm bảo tính nhất quán của dữ liệu thu thập.
Thông số nổi bật: 568-373-10
Phạm vi đo 87–100 mm | Độ phân giải 0,001 mm | Sai số cho phép MPE: ±6 µm | Phương pháp đo 3 điểm | Màn hình LCD ký tự cao 11 mm | Khối lượng 800 g
- Đo lỗ trong nhanh chóng, định tâm tự động nhờ cơ cấu 3 điểm tiếp xúc
- Chân đo phủ Titanium, mặt đo tungsten carbide — độ bền cao, ít mài mòn
- Màn hình LCD xoay 330°, chiều cao ký tự 11 mm — đọc số rõ ràng
- Phán định GO/±NG tích hợp, hỗ trợ kiểm tra nhanh trên dây chuyền
- Xuất dữ liệu qua cáp, tích hợp hệ thống SPC dễ dàng
- Nguồn pin SR-44, tuổi thọ pin khoảng 5.000 giờ
- Giao hàng kèm hộp, pin SR-44 và cờ lê chỉnh 04GAA858 (2 cái)
Tư vấn & Báo giá Mitutoyo 568-373-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-100D |
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 87–100 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép MPE | ±6 µm |
| Phương pháp đo | 3 điểm tiếp xúc |
| Mặt đo | Thép cứng phủ Titanium / Tungsten carbide |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| ABS / INC (INC ZERO) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function Lock) | Có |
| Xuất dữ liệu / HOLD | Có |
| 2 x PRESET | Có |
| Phán định GO/±NG | Có |
| Nguồn điện | Pin SR-44 × 1 |
| Tuổi thọ pin | Khoảng 5.000 giờ |
| Khối lượng | 800 g |
| Phụ kiện đi kèm | Hộp đựng, pin SR-44, cờ lê 04GAA858 (2 cái) |
Câu hỏi thường gặp
Đồng hồ đo lỗ Mitutoyo 568-373-10 đo được phạm vi bao nhiêu?
Thiết bị có phạm vi đo 87–100 mm, độ phân giải 0,001 mm và sai số cho phép MPE ±6 µm. Đây là dải đo phù hợp cho kiểm tra lỗ gia công cỡ lớn trong cơ khí chính xác và khuôn mẫu.
Phương pháp đo 3 điểm của SBM-100D có ưu điểm gì so với đồng hồ đo lỗ 2 điểm thông thường?
Phương pháp 3 điểm tiếp xúc đồng đều tạo ra khả năng định tâm tự động, cho phép xác định đường kính thực của lỗ chính xác hơn, giảm sai số do lệch tâm. Điều này đặc biệt quan trọng với các lỗ có dung sai chặt trong sản xuất ô tô và cơ khí chính xác.
Chức năng GO/NG trên Mitutoyo 568-373-10 hoạt động như thế nào?
Người dùng thiết lập giá trị giới hạn trên và dưới (dung sai) trực tiếp trên thiết bị thông qua chức năng PRESET. Khi đo, thiết bị tự động so sánh kết quả với dải dung sai và hiển thị phán định GO (đạt) hoặc ±NG (không đạt), hỗ trợ kiểm tra nhanh trên dây chuyền sản xuất.
Thiết bị có hỗ trợ xuất dữ liệu để tích hợp hệ thống SPC không?
Có, Mitutoyo 568-373-10 tích hợp cổng xuất dữ liệu qua cáp (DATA output), tương thích với các hệ thống thu thập dữ liệu đo lường và phần mềm SPC của Mitutoyo cũng như các hệ thống bên thứ ba hỗ trợ chuẩn Digimatic.
Tuổi thọ pin của Mitutoyo SBM-100D là bao lâu và dùng loại pin nào?
Thiết bị sử dụng 1 viên pin SR-44 (pin nút đồng hồ tiêu chuẩn), với tuổi thọ khoảng 5.000 giờ sử dụng liên tục. Pin SR-44 và cờ lê chỉnh 04GAA858 (2 cái) được cung cấp kèm theo khi mua thiết bị.
