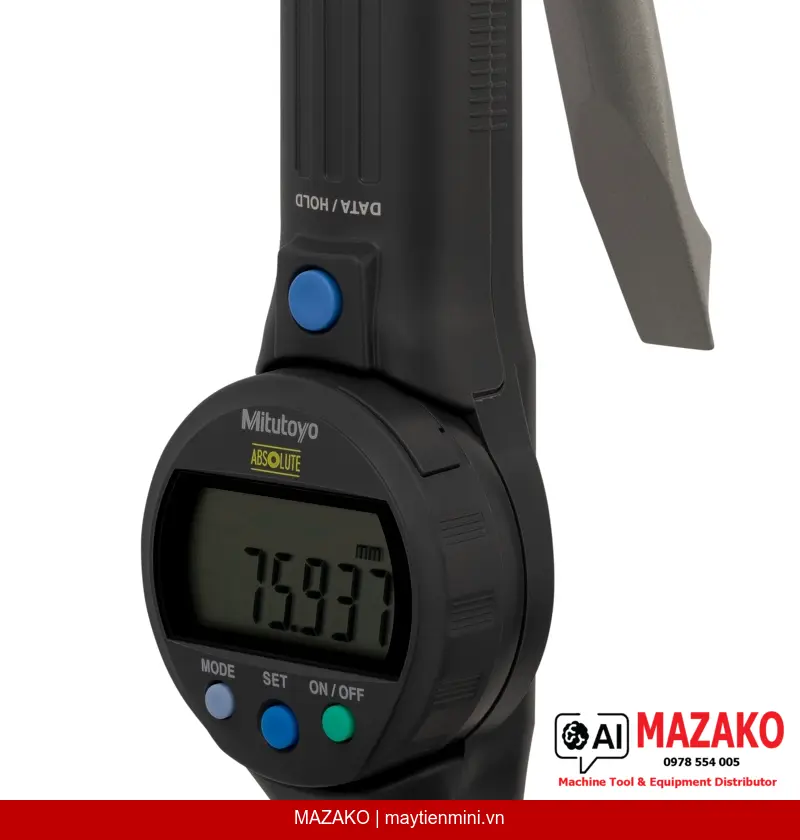

Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo SBM-75D 568-371-10 (62–75 mm)
Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-371-10, phạm vi đo 62–75 mm, độ phân giải 0,001 mm, chân đo phủ titanium, màn hình LCD xoay 330°, tích hợp chức năng phán định GO/NG.
Mô tả sản phẩm
Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo model SBM-75D (mã 568-371-10) là thiết bị đo trong chuyên dụng, áp dụng nguyên lý đo 3 điểm tiếp xúc đồng đều, cho kết quả đo chính xác, nhanh chóng trong phạm vi 62–75 mm với độ phân giải 0,001 mm. Sản phẩm phù hợp cho bộ phận QC/QA và kỹ thuật trong các nhà máy sản xuất cơ khí chính xác.
Chân đo phủ Titanium
Bề mặt đo được phủ titanium, kết hợp thép cứng côn và hợp kim vonfram, mang lại độ bền vượt trội và khả năng chịu va đập cao trong môi trường sản xuất liên tục.
Màn hình LCD xoay 330°
Khối hiển thị có thể xoay 330°, cho phép đọc số liệu dễ dàng ở bất kỳ góc độ nào, giảm thiểu sai số do tư thế đọc không đúng.
Phán định GO/NG tích hợp
Chức năng phán định dung sai GO/±NG giúp kiểm tra nhanh chi tiết đạt hay không đạt tiêu chuẩn ngay trên dây chuyền, tăng tốc độ kiểm soát chất lượng.
Xuất dữ liệu & khóa chức năng
Hỗ trợ xuất dữ liệu qua cáp (DATA output), chức năng HOLD giá trị hiển thị, 2 x PRESET và khóa chức năng (Function lock) giúp vận hành ổn định trong môi trường công nghiệp.
Nguyên lý đo 3 điểm — Độ chính xác vượt trội so với đo 2 điểm
Khác với đồng hồ đo lỗ truyền thống 2 điểm tiếp xúc, thiết kế 3 điểm của Mitutoyo SBM-75D đảm bảo tự căn tâm tự động, loại bỏ sai số do lệch tâm khi đo. Sai số cho phép tối đa E MPE chỉ ±6 µm, đáp ứng yêu cầu kiểm tra lỗ bore trong gia công cơ khí chính xác.
Ứng dụng thực tế trong sản xuất
Thiết bị được sử dụng phổ biến trong kiểm tra đường kính lỗ xy lanh, lỗ ổ trục, lỗ gia công CNC và các chi tiết yêu cầu dung sai chặt chẽ trong khoảng 62–75 mm. Hệ thống ABS (Absolute) giúp giữ nguyên giá trị tham chiếu ngay cả khi tắt nguồn, tiết kiệm thời gian thiết lập lại.
Thông số nổi bật: Mitutoyo 568-371-10
Phạm vi đo 62–75 mm | Độ phân giải 0,001 mm | E MPE ±6 µm | Màn hình LCD ký tự cao 11 mm | Pin SR-44 tuổi thọ ~5000 giờ | Khối lượng 740 g
- Đo lỗ trong (internal bore) phạm vi 62–75 mm, độ phân giải 0,001 mm
- Chân đo phủ titanium — bền, chịu va đập, tuổi thọ cao
- Màn hình LCD xoay 330°, ký tự cao 11 mm, dễ đọc mọi góc độ
- Phán định GO/±NG tích hợp — phù hợp kiểm tra dây chuyền
- Xuất dữ liệu qua cáp, tương thích hệ thống SPC
- Hệ thống ABS — không cần thiết lập lại khi bật nguồn
- Pin SR-44 tuổi thọ khoảng 5000 giờ, tiết kiệm chi phí vận hành
Tư vấn & Báo giá Mitutoyo 568-371-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-75D |
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 62–75 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép tối đa (E MPE) | ±6 µm |
| Phương pháp đo | 3 điểm tiếp xúc |
| Bề mặt đo | Thép cứng côn phủ Titanium; hợp kim vonfram |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| ABS / INC (INC ZERO) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function lock) | Có |
| Xuất dữ liệu (DATA) / Giữ giá trị (HOLD) | Có |
| 2 x PRESET | Có |
| Phán định GO/±NG | Có |
| Nguồn điện | Pin SR-44 (x1) |
| Tuổi thọ pin | Khoảng 5000 giờ |
| Khối lượng | 740 g |
| Phụ kiện đi kèm | Hộp đựng, pin SR-44, cờ lê 04GAA858 (2 cái) |
Câu hỏi thường gặp
Mitutoyo 568-371-10 đo được phạm vi nào và độ chính xác ra sao?
Thiết bị có phạm vi đo 62–75 mm với độ phân giải 0,001 mm. Sai số cho phép tối đa (E MPE) là ±6 µm, đáp ứng yêu cầu kiểm tra chính xác trong gia công cơ khí và kiểm soát chất lượng công nghiệp.
Ưu điểm của phương pháp đo 3 điểm so với đồng hồ đo lỗ thông thường là gì?
Nguyên lý 3 điểm tiếp xúc đảm bảo tự căn tâm tự động, loại bỏ sai số do lệch tâm khi đo mà đồng hồ đo lỗ 2 điểm thường gặp. Kết quả đo ổn định hơn, ít phụ thuộc vào kỹ năng của người đo, phù hợp cho môi trường sản xuất yêu cầu độ lặp lại cao.
Chức năng GO/NG trên Mitutoyo 568-371-10 hoạt động như thế nào?
Người dùng nhập giá trị dung sai trên/dưới vào thiết bị thông qua chức năng PRESET. Khi đo, màn hình LCD hiển thị phán định GO (đạt) hoặc ±NG (không đạt) ngay lập tức, giúp kiểm tra chi tiết nhanh chóng trên dây chuyền mà không cần tính toán thủ công.
Thiết bị có hỗ trợ xuất dữ liệu ra phần mềm SPC không?
Có. Mitutoyo 568-371-10 trang bị cổng xuất dữ liệu DATA qua cáp, tương thích với hệ thống thu thập dữ liệu và phần mềm SPC của Mitutoyo cũng như các giải pháp bên thứ ba. Chức năng HOLD cũng cho phép giữ giá trị hiển thị để ghi chép thủ công khi cần.
Pin SR-44 dùng cho thiết bị này có tuổi thọ bao lâu và mua được ở đâu?
Pin SR-44 được tích hợp sẵn trong hộp khi giao hàng, với tuổi thọ khoảng 5000 giờ sử dụng liên tục — tương đương hơn 2 năm làm việc 8 tiếng mỗi ngày. Pin SR-44 là loại pin đồng hồ phổ biến, có thể mua thay thế dễ dàng tại các cửa hàng thiết bị điện tử hoặc liên hệ MAZAKO để được hỗ trợ.
