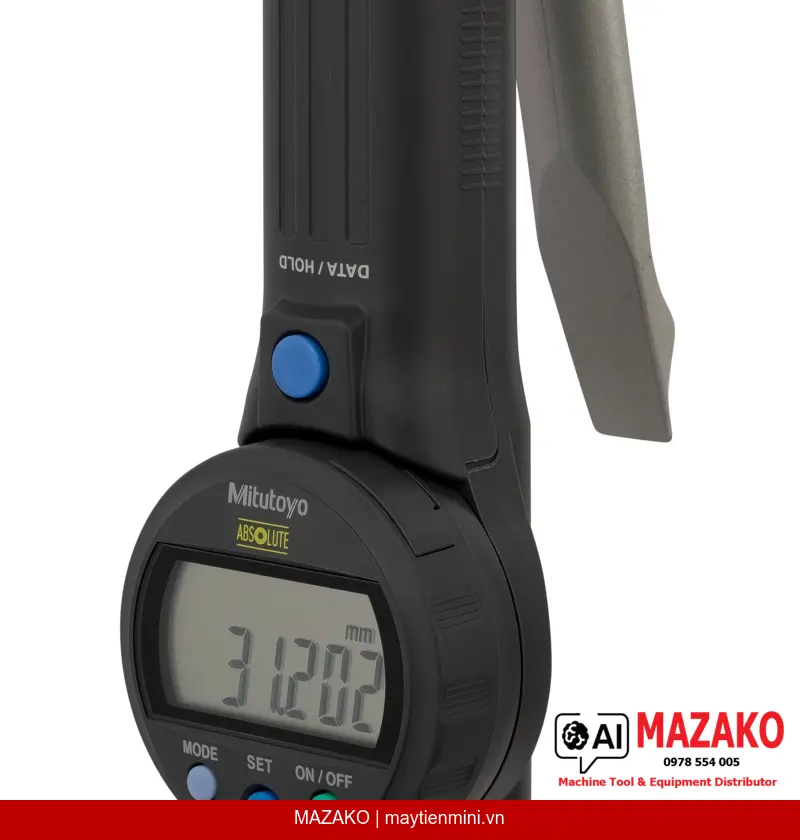

Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo SBM-30D 568-367-10 (25–30 mm)
Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-367-10, phạm vi đo 25–30 mm, độ phân giải 0,001 mm, chân đo phủ titan, màn hình LCD xoay 330°, tích hợp GO/NG.
Mô tả sản phẩm
Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo model SBM-30D (mã 568-367-10) là thiết bị đo trong chuyên dụng với cơ chế 3 điểm tiếp xúc, phạm vi đo 25–30 mm, cho phép kỹ sư QC/QA đo đường kính lỗ nhanh chóng, chính xác và lặp lại ổn định trong môi trường sản xuất công nghiệp.
Chân đo phủ Titanium
Bề mặt đo được phủ lớp titanium carbide cứng hóa, tăng độ bền cơ học và khả năng chịu va đập, kéo dài tuổi thọ thiết bị trong điều kiện sử dụng liên tục.
Màn hình LCD xoay 330°
Khối hiển thị LCD có thể xoay 330°, cho phép đọc số liệu dễ dàng ở mọi góc độ, giảm thiểu sai số đọc trong các tư thế đo khác nhau.
Phán định GO/NG tích hợp
Chức năng phán định dung sai GO/±NG cho phép kiểm tra nhanh chi tiết đạt hay không đạt tiêu chuẩn ngay tại chỗ, nâng cao hiệu suất kiểm tra hàng loạt.
Kết nối xuất dữ liệu
Hỗ trợ xuất dữ liệu qua cáp (DATA output), tích hợp với hệ thống SPC hoặc phần mềm quản lý chất lượng, phù hợp dây chuyền sản xuất hiện đại.
Ứng dụng trong kiểm tra chất lượng
Thiết bị phù hợp để đo kiểm đường kính lỗ trên các chi tiết cơ khí chính xác, khuôn mẫu, xi lanh, bạc lót và các chi tiết yêu cầu dung sai lỗ chặt chẽ trong khoảng 25–30 mm. Cơ chế đo 3 điểm đảm bảo tự định tâm, loại bỏ sai số do lệch tâm so với đo 2 điểm thông thường.
Tính năng kỹ thuật nổi bật
Model SBM-30D tích hợp hệ thống ABS (Absolute) cho phép đọc giá trị tuyệt đối ngay khi bật máy, không cần về zero. Chức năng khóa giá trị hiển thị (HOLD), đặt trước 2 giá trị PRESET, khóa chức năng (Function Lock) và chuyển đổi bật/tắt (ON/OFF) đáp ứng đầy đủ nhu cầu vận hành trong môi trường sản xuất.
Độ chính xác được kiểm chứng bởi Mitutoyo
Sai số cho phép tối đa E MPE: ±6 µm — đạt tiêu chuẩn đo lường công nghiệp, phù hợp kiểm tra chi tiết cơ khí chính xác cấp độ sản xuất hàng loạt.
- Phạm vi đo: 25–30 mm, độ phân giải 0,001 mm
- Sai số cho phép E MPE: ±6 µm
- Màn hình LCD, chiều cao ký tự 11 mm, xoay 330°
- Chân đo: thép cứng hóa phủ titanium carbide, đầu côn tungsten carbide
- Xuất dữ liệu qua cáp, tương thích hệ thống SPC
- Pin SR-44, tuổi thọ khoảng 5.000 giờ
- Khối lượng: 555 g — thiết kế gọn, cầm tay thuận tiện
Nhận báo giá Mitutoyo 568-367-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-30D |
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 25–30 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép E MPE | ±6 µm |
| Phương pháp đo | 3 điểm tiếp xúc |
| Bề mặt đo | Thép cứng hóa phủ titanium; đầu côn tungsten carbide |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Góc xoay màn hình | 330° |
| ABS / INC (INC ZERO) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function Lock) | Có |
| DATA (xuất qua cáp) / HOLD | Có |
| 2 x PRESET | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có |
| Nguồn điện | Pin SR-44 (1 viên) |
| Tuổi thọ pin | Khoảng 5.000 giờ |
| Khối lượng | 555 g |
| Đóng gói | Hộp kèm pin SR-44, cờ lê 04GAA858 (2 cái) |
Câu hỏi thường gặp
Mitutoyo 568-367-10 đo được phạm vi bao nhiêu và độ phân giải là bao nhiêu?
Thiết bị có phạm vi đo từ 25 đến 30 mm với độ phân giải 0,001 mm. Sai số cho phép tối đa E MPE là ±6 µm, phù hợp kiểm tra chi tiết cơ khí chính xác trong sản xuất công nghiệp.
Ưu điểm của cơ chế đo 3 điểm so với đồng hồ đo lỗ 2 điểm thông thường là gì?
Cơ chế 3 điểm tiếp xúc tự định tâm trong lỗ, loại bỏ sai số do lệch tâm khi đo — điểm yếu thường gặp ở đồng hồ đo lỗ 2 điểm. Kết quả đo nhất quán hơn và không đòi hỏi nhiều kỹ năng thao tác từ người đo.
Chức năng GO/NG trên model SBM-30D hoạt động như thế nào?
Người dùng cài đặt giới hạn dung sai trên và dưới thông qua chức năng PRESET. Khi đo, thiết bị tự động phán định chi tiết đạt (GO) hoặc không đạt (NG) và hiển thị kết quả trực tiếp trên màn hình LCD, giúp tăng tốc độ kiểm tra hàng loạt.
Thiết bị có hỗ trợ kết nối với phần mềm SPC hoặc hệ thống quản lý chất lượng không?
Có. Mitutoyo 568-367-10 tích hợp chức năng xuất dữ liệu qua cáp (DATA output), tương thích với phần mềm SPC và các hệ thống thu thập dữ liệu đo lường của Mitutoyo. Đây là yêu cầu phổ biến trong các nhà máy áp dụng kiểm soát chất lượng thống kê.
Pin sử dụng cho thiết bị là loại gì và tuổi thọ bao lâu?
Thiết bị sử dụng 1 viên pin SR-44, có tuổi thọ khoảng 5.000 giờ sử dụng. Pin SR-44 được cung cấp kèm theo trong hộp sản phẩm cùng với cờ lê chuyên dụng 04GAA858.
