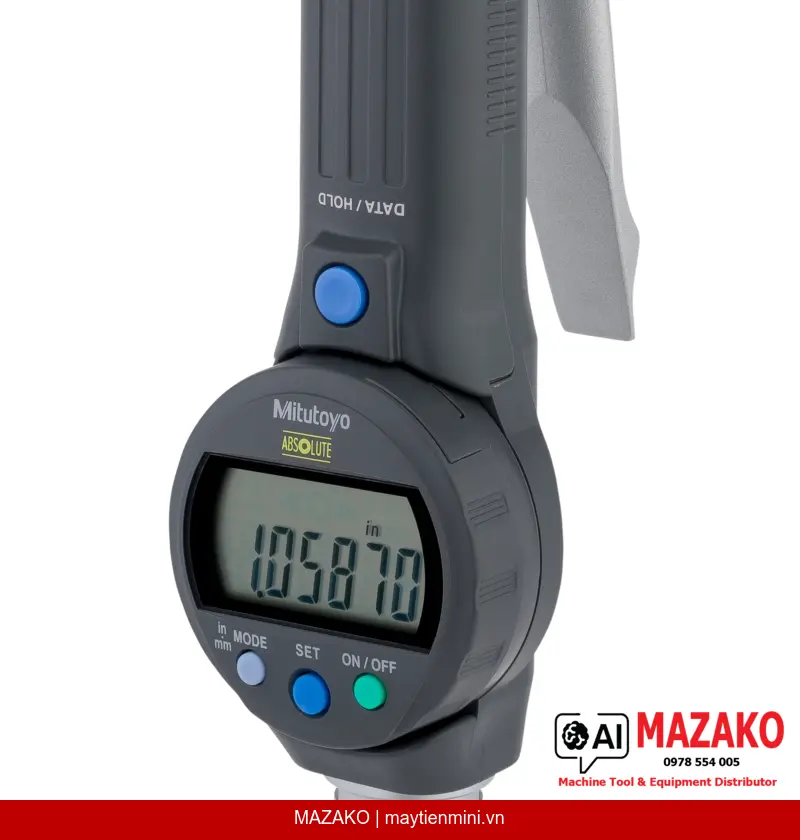

Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo SBM-1\
Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-466-10, phạm vi đo 0,8–1\
Mô tả sản phẩm
Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo model SBM-1"D (mã 568-466-10) là thiết bị đo trong chuyên dụng thuộc dòng Borematic, cho phép đo đường kính lỗ nhanh chóng và chính xác với cơ chế Snap Open tiện lợi. Phù hợp cho bộ phận QC/QA trong ngành cơ khí chính xác, ô tô và gia công kim loại.
Chân đo phủ Titanium
Bề mặt đo được phủ lớp Titanium cứng bền, chịu va đập tốt, kéo dài tuổi thọ thiết bị ngay cả trong môi trường sản xuất liên tục.
Màn hình LCD xoay 330°
Cụm hiển thị xoay được 330° giúp đọc kết quả dễ dàng ở mọi tư thế và góc độ, giảm sai số đọc giá trị trong thực tế vận hành.
Phán định GO/NG tự động
Tích hợp chức năng phán định dung sai GO/±NG trực tiếp trên thiết bị, giúp kiểm soát chất lượng nhanh mà không cần tính toán thủ công.
Cơ chế đo 3 điểm chính xác
Phương pháp đo 3 điểm tiếp xúc đồng thời đảm bảo căn tâm lỗ tự động, cho kết quả lặp lại ổn định và độ chính xác cao hơn so với đo 2 điểm thông thường.
Tính năng nổi bật của đồng hồ đo lỗ Mitutoyo 568-466-10
Thiết bị hỗ trợ đầy đủ các chức năng kỹ thuật số hiện đại: chế độ ABS/INC, khóa chức năng (Function lock), giữ giá trị hiển thị (HOLD), 2 vị trí PRESET cài sẵn và xuất dữ liệu qua cáp kết nối. Giao thức xuất dữ liệu tương thích hệ thống SPC giúp tích hợp vào quy trình kiểm soát chất lượng số hóa tại dây chuyền.
Ứng dụng thực tế trong sản xuất
Đồng hồ đo lỗ 3 điểm kỹ thuật số 568-466-10 được ứng dụng để kiểm tra đường kính lỗ xylanh, lỗ bạc đạn, lỗ gia công CNC và các chi tiết đòi hỏi dung sai chặt chẽ trong phạm vi 0,8–1". Cơ chế Snap Open rút gọn thời gian gắp/đưa thiết bị vào lỗ, tăng năng suất kiểm tra hàng loạt.
Thông số kỹ thuật cốt lõi
Phạm vi đo: 0,8–1" | Độ phân giải: 0,00005"/0,001 mm | Sai số cho phép tối đa: ±0,0003" | Nguồn: pin SR-44 (~5.000 giờ) | Khối lượng: 480 g
- Đo trong bằng phương pháp 3 điểm tiếp xúc, tự căn tâm chính xác
- Chân đo phủ Titanium chống mài mòn và chịu va đập
- Màn hình LCD ký tự cao 11 mm, xoay 330° đọc kết quả mọi góc
- Chức năng phán định GO/±NG tích hợp sẵn trên thiết bị
- Xuất dữ liệu qua cáp, tương thích hệ thống SPC
- Hỗ trợ cả đơn vị Inch và Metric
- Giao hàng kèm pin SR-44 và cờ lê chuyên dụng 04GAA858 (2 cái)
Báo giá Mitutoyo 568-466-10 tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-1"D |
| Mã sản phẩm | 568-466-10 |
| Phạm vi đo | 0,8–1" |
| Đơn vị đo | Inch / Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Độ phân giải | 0,00005" / 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±0,0003" |
| Phương pháp đo | 3 điểm tiếp xúc |
| Bề mặt đo | Phủ Titanium |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Góc xoay màn hình | 330° |
| Nguồn điện | Pin SR-44 (1 viên) |
| Tuổi thọ pin | Khoảng 5.000 giờ |
| ABS / INC | Có |
| Bật/Tắt (ON/OFF) | Có |
| Khóa chức năng (Function lock) | Có |
| Xuất dữ liệu / Giữ giá trị (DATA/HOLD) | Có |
| PRESET (2 vị trí) | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có (qua cáp) |
| Khối lượng | 480 g |
| Phụ kiện đi kèm | Pin SR-44, cờ lê 04GAA858 (2 cái), hộp đựng |
Câu hỏi thường gặp
Đồng hồ đo lỗ Mitutoyo 568-466-10 đo được phạm vi bao nhiêu?
Thiết bị có phạm vi đo từ 0,8 đến 1 inch, hỗ trợ cả đơn vị Inch và Metric. Độ phân giải đạt 0,00005" hoặc 0,001 mm tùy chế độ hiển thị được chọn.
Phương pháp đo 3 điểm có ưu điểm gì so với đo 2 điểm thông thường?
Đo 3 điểm tiếp xúc đồng thời giúp thiết bị tự căn tâm vào lỗ mà không cần điều chỉnh thủ công, cho kết quả chính xác và có độ lặp lại cao hơn. Điều này đặc biệt quan trọng khi kiểm tra hàng loạt chi tiết trong sản xuất công nghiệp.
Chức năng GO/NG trên thiết bị 568-466-10 hoạt động như thế nào?
Người dùng cài đặt giới hạn dung sai trên và dưới trực tiếp trên thiết bị. Khi đo, màn hình LCD hiển thị ngay kết quả phán định GO (đạt), +NG (vượt trên) hoặc -NG (dưới hạn), giúp kiểm tra nhanh mà không cần đối chiếu bảng dung sai thủ công.
Thiết bị có thể xuất dữ liệu sang máy tính hoặc hệ thống SPC không?
Có. Đồng hồ đo lỗ 568-466-10 được trang bị cổng xuất dữ liệu qua cáp (DATA output), tương thích với hệ thống thu thập dữ liệu SPC của Mitutoyo và các phần mềm quản lý chất lượng thông dụng. Cáp kết nối cần mua riêng.
Pin SR-44 dùng cho thiết bị này có tuổi thọ bao lâu và mua ở đâu?
Pin SR-44 có tuổi thọ khoảng 5.000 giờ sử dụng liên tục, đây là loại pin đồng hồ phổ biến dễ tìm trên thị trường. Thiết bị được giao kèm 1 viên pin SR-44 trong hộp. Liên hệ MAZAKO để được hỗ trợ phụ kiện thay thế chính hãng.
