Đồng Hồ Đo Lỗ 3 Điểm Kỹ Thuật Số Mitutoyo SBM-12D 568-363-10 (10–12 mm)
Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo SBM-12D 568-363-10, phạm vi đo 10–12 mm, độ phân giải 0,001 mm, chân đo phủ titanium, màn hình LCD xoay 330°, có chức năng phán định GO/NG.
Mô tả sản phẩm
Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo SBM-12D mã 568-363-10 là thiết bị đo trong chính xác cao, ứng dụng phương pháp đo 3 điểm tiếp xúc cho phép xác định đường kính lỗ nhanh chóng và chính xác trong môi trường sản xuất công nghiệp.
Chân đo phủ Titanium
Bề mặt tiếp xúc bằng hợp kim tungsten carbide phủ titanium, chịu mài mòn và va đập vượt trội, đảm bảo tuổi thọ cao trong điều kiện đo liên tục.

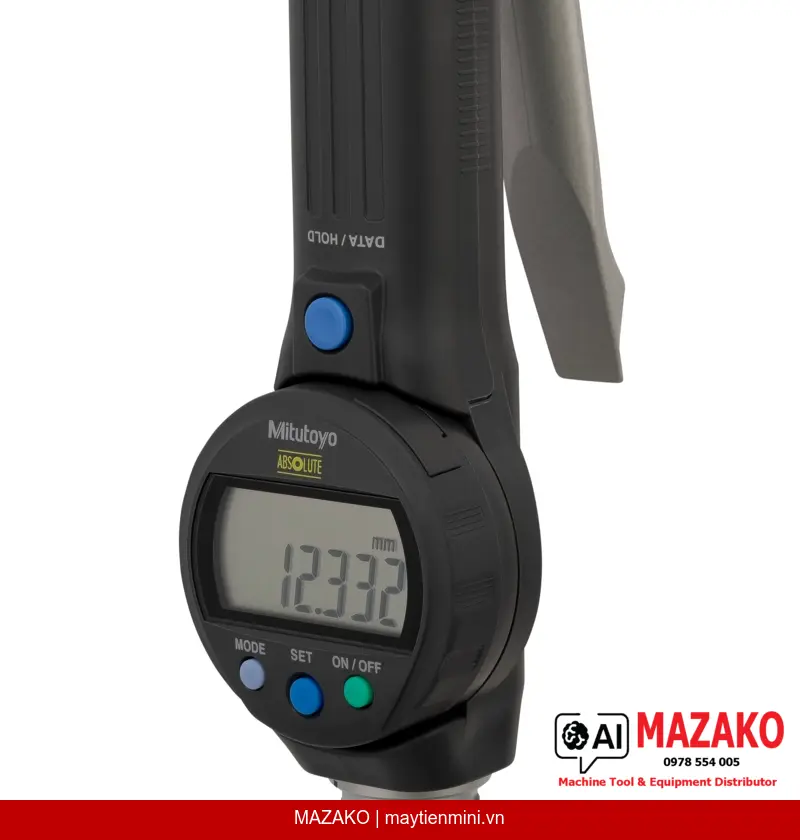

Màn hình LCD xoay 330°
Khối hiển thị xoay được 330°, giúp người đo dễ dàng đọc kết quả ở bất kỳ góc độ nào, giảm thao tác điều chỉnh tư thế khi đo.
Phán định GO/NG tích hợp
Chức năng phán định dung sai GO/±NG tích hợp sẵn, hỗ trợ kiểm tra nhanh tiêu chuẩn chất lượng trực tiếp trên dây chuyền sản xuất.
Xuất dữ liệu & kết nối
Hỗ trợ xuất dữ liệu qua cáp (DATA output), tương thích hệ thống thu thập dữ liệu SPC, tích hợp dễ dàng vào quy trình QC/QA nhà máy.
Đặc điểm nổi bật của Đồng Hồ Đo Lỗ Mitutoyo 568-363-10
Thiết bị sử dụng phương pháp đo 3 điểm tiếp xúc đồng tâm, cho phép xác định đường kính lỗ chính xác ngay cả khi không cần căn chỉnh tâm thủ công. Cơ chế mở nhanh (Snap Open) giúp thao tác lắp/rút khỏi lỗ đo nhanh hơn so với thiết kế truyền thống, phù hợp với môi trường kiểm tra số lượng lớn.
Ứng dụng trong sản xuất công nghiệp
Mã 568-363-10 phù hợp với các ngành cơ khí chính xác, gia công chi tiết động cơ, thủy lực, và khuôn mẫu, nơi yêu cầu kiểm tra đường kính lỗ nhỏ (10–12 mm) với sai số cho phép ±5 µm. Thiết bị hỗ trợ hệ đo lường Metric, độ phân giải 0,001 mm.
Thông số kỹ thuật nổi bật
Phạm vi đo 10–12 mm | Độ phân giải 0,001 mm | Sai số cho phép ±5 µm | Pin SR-44 sử dụng khoảng 5.000 giờ | Khối lượng 485 g.
- Phương pháp đo 3 điểm — không cần căn tâm, đo nhanh và nhất quán
- Chức năng ABS/INC, HOLD, PRESET, khóa chức năng (Function Lock) tiện dụng
- Màn hình LCD chiều cao ký tự 11 mm — dễ đọc trong điều kiện ánh sáng hạn chế
- Xuất xưởng kèm pin SR-44 và cờ lê chuyên dụng 04GAA857/04GAA858
- Thích hợp tích hợp vào hệ thống quản lý chất lượng SPC qua cổng DATA
Tư vấn & Báo giá Mitutoyo 568-363-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-12D |
| Hệ đo lường | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 10–12 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép (MPE) | ±5 µm |
| Nguồn điện | Pin SR-44 × 1 |
| Thời lượng pin | Khoảng 5.000 giờ |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Bề mặt chân đo | Tungsten carbide phủ titanium (côn tungsten carbide) |
| Phương pháp đo | 3 điểm tiếp xúc |
| ABS / INC (INC ZERO) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function Lock) | Có |
| DATA (xuất qua cáp) / HOLD | Có |
| 2 × PRESET | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có |
| Phụ kiện đi kèm | Pin SR-44, cờ lê 04GAA857/04GAA858 (2 cái), hộp đựng |
| Khối lượng | 485 g |
Câu hỏi thường gặp
Đồng hồ đo lỗ Mitutoyo 568-363-10 sử dụng phương pháp đo nào và ưu điểm so với đo 2 điểm là gì?
Thiết bị sử dụng phương pháp đo 3 điểm tiếp xúc đồng tâm, không yêu cầu căn chỉnh tâm thủ công như đo 2 điểm. Điều này giúp kết quả đo nhất quán hơn, giảm sai số do thao tác và tăng tốc độ kiểm tra trong sản xuất hàng loạt.
Độ chính xác của Mitutoyo SBM-12D 568-363-10 là bao nhiêu?
Sai số cho phép tối đa (MPE) của thiết bị là ±5 µm, với độ phân giải 0,001 mm. Đây là thông số phù hợp cho kiểm tra chi tiết cơ khí chính xác trong các ngành gia công khuôn mẫu, thủy lực và động cơ.
Chức năng GO/NG trên thiết bị 568-363-10 hoạt động như thế nào?
Người dùng cài đặt giới hạn dung sai trên và dưới thông qua chức năng PRESET. Thiết bị sẽ tự động phán định kết quả GO (đạt), +NG (vượt giới hạn trên) hoặc -NG (dưới giới hạn dưới), hỗ trợ kiểm tra nhanh trực tiếp trên dây chuyền mà không cần tính toán thủ công.
Thiết bị có thể kết nối xuất dữ liệu ra phần mềm SPC không?
Có. Mitutoyo 568-363-10 hỗ trợ xuất dữ liệu qua cáp (DATA output), tương thích với hệ thống thu thập dữ liệu Mitutoyo Digimatic và các phần mềm SPC tiêu chuẩn. Cáp kết nối được mua riêng tùy theo giao thức hệ thống hiện có của nhà máy.
Phụ kiện nào được cung cấp kèm theo khi mua Mitutoyo 568-363-10?

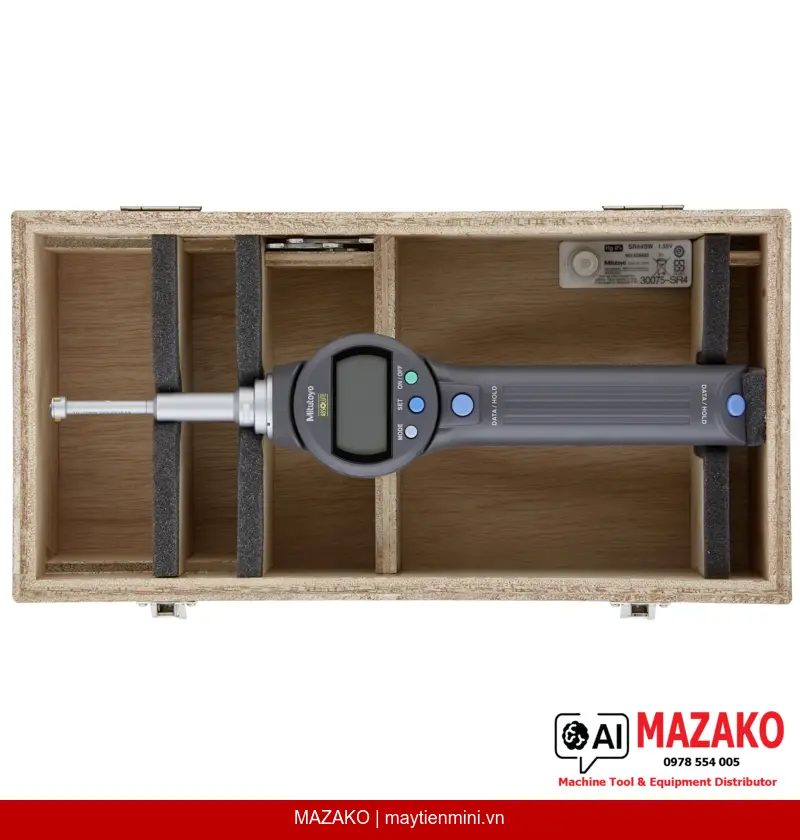

Thiết bị được xuất xưởng trong hộp đựng chuyên dụng, bao gồm 1 pin SR-44 và 2 cờ lê chuyên dụng mã 04GAA857 và 04GAA858 dùng để hiệu chỉnh và thay thế chân đo. Không cần mua thêm phụ kiện cơ bản để sử dụng ngay.
