Đồng Hồ Đo Lỗ 3 Điểm Kỹ Thuật Số Mitutoyo 568-370-10 (50-63mm)
Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-370-10, phạm vi đo 50–63mm, độ phân giải 0,001mm, chân đo phủ Titanium bền bỉ, màn hình LCD xoay 330°, có chức năng phán định GO/NG.
Mô tả sản phẩm
Đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-370-10 (model SBM-63D) là thiết bị đo lỗ trong chuyên dụng dạng snap-open với phạm vi đo 50–63mm và độ phân giải 0,001mm. Thiết kế 3 điểm tiếp xúc đảm bảo định tâm chính xác, phù hợp cho môi trường kiểm tra chất lượng công nghiệp đòi hỏi độ lặp lại cao.
Chân đo phủ Titanium
Chân đo được phủ Titanium kết hợp thép cứng côn và mũi đo hợp kim Tungsten Carbide, cho độ bền vượt trội và khả năng chống va đập cao trong điều kiện sử dụng liên tục tại xưởng sản xuất.

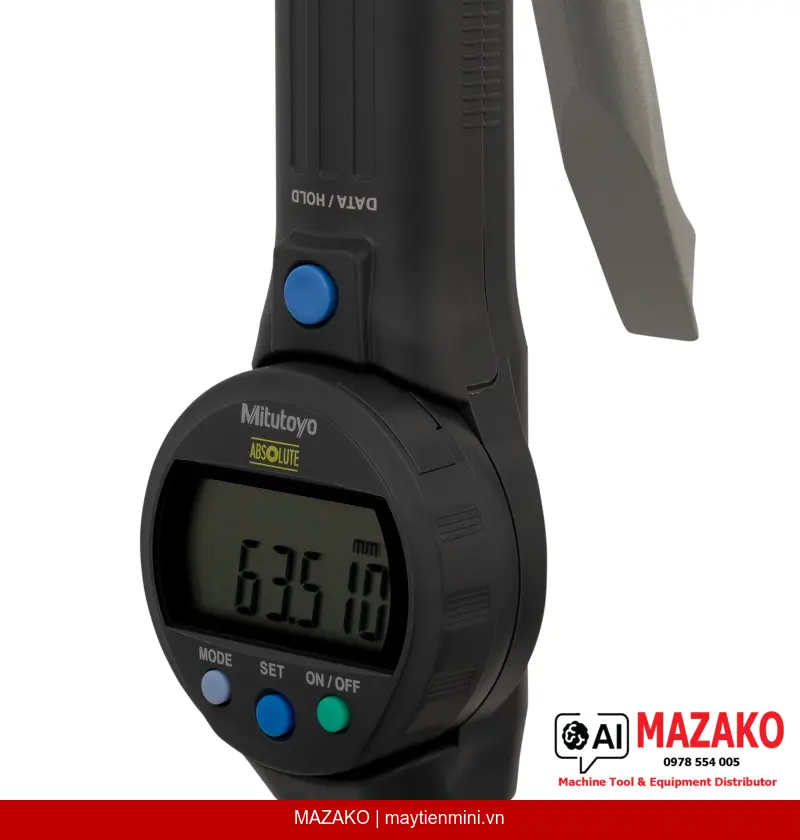

Màn hình LCD xoay 330°
Cụm hiển thị LCD xoay được 330° giúp kỹ thuật viên đọc kết quả dễ dàng ở bất kỳ góc độ nào, giảm thiểu sai số đọc và tăng hiệu suất kiểm tra trong dây chuyền sản xuất.
Chức năng phán định GO/NG
Tích hợp chức năng phán định dung sai GO/±NG trực tiếp trên thiết bị, cho phép kiểm tra nhanh chi tiết đạt hay không đạt tiêu chuẩn mà không cần tính toán thủ công.
Kết nối xuất dữ liệu
Hỗ trợ xuất dữ liệu qua cáp (DATA output), tích hợp hàm ABS/INC, HOLD, PRESET và khóa chức năng — đáp ứng yêu cầu quản lý chất lượng SPC và lưu trữ dữ liệu đo lường.
Ứng dụng trong kiểm tra chất lượng
Mitutoyo 568-370-10 được thiết kế cho các ứng dụng đo đường kính lỗ trong chính xác tại bộ phận QC/QA, đặc biệt phù hợp với các chi tiết có đường kính từ 50mm đến 63mm như: lỗ bạc đạn, xy lanh thủy lực, lỗ gia công CNC. Phương pháp đo 3 điểm tiếp xúc đồng đều giúp loại bỏ sai số do lệch tâm so với đồng hồ đo lỗ 2 điểm truyền thống.
Độ chính xác và tin cậy theo tiêu chuẩn Mitutoyo
Sai số cho phép tối đa MPE ±6 µm đảm bảo kết quả đo đáp ứng tiêu chuẩn kiểm tra khắt khe. Tuổi thọ pin SR-44 lên đến khoảng 5.000 giờ giảm thiểu gián đoạn trong ca sản xuất liên tục.
Giao hàng trọn bộ

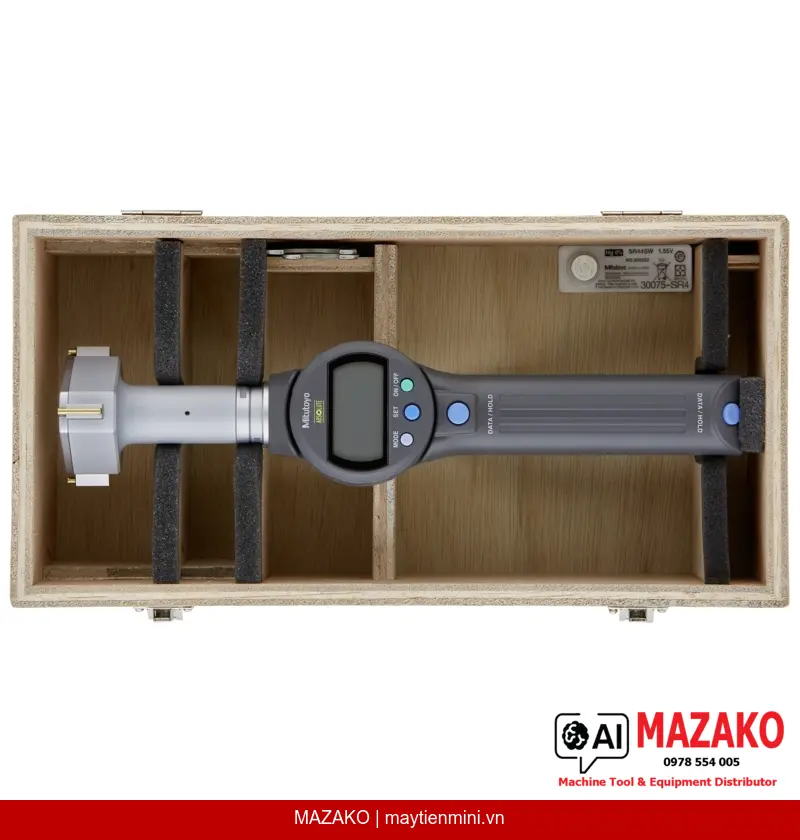

Thiết bị được cung cấp trong hộp đựng chuyên dụng kèm pin SR44 và cờ lê điều chỉnh 04GAA858 (2 chiếc), sẵn sàng đưa vào sử dụng ngay sau khi nhận hàng.
- Phạm vi đo 50–63mm, độ phân giải 0,001mm
- Chân đo Titanium + mũi đo Tungsten Carbide — bền bỉ, chống mòn
- Màn hình LCD xoay 330°, chiều cao ký tự 11mm — dễ đọc
- Chức năng GO/±NG phán định dung sai tức thời
- Xuất dữ liệu qua cáp, hỗ trợ hệ thống SPC
- Nguồn pin SR-44, tuổi thọ ~5.000 giờ
Tư vấn và báo giá Mitutoyo 568-370-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-63D |
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 50–63 mm |
| Độ phân giải | 0,001 mm |
| Sai số cho phép tối đa (MPE) | ±6 µm |
| Phương pháp đo | 3 điểm tiếp xúc |
| Mặt đo | Thép cứng phủ Titanium côn; mũi đo Tungsten Carbide |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Nguồn điện | Pin SR-44 (1 viên) |
| Tuổi thọ pin | Khoảng 5.000 giờ |
| Chức năng ABS / INC (INC ZERO) | Có |
| Chức năng ON/OFF | Có |
| Khóa chức năng | Có |
| DATA (xuất qua cáp) / HOLD | Có |
| 2 x PRESET | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có |
| Khối lượng | 730 g |
| Phụ kiện đi kèm | Hộp đựng, pin SR44, cờ lê 04GAA858 (2 chiếc) |
Câu hỏi thường gặp
Mitutoyo 568-370-10 khác gì so với đồng hồ đo lỗ 2 điểm thông thường?
Thiết bị sử dụng phương pháp đo 3 điểm tiếp xúc đồng đều, giúp tự định tâm chính xác trong lỗ đo mà không phụ thuộc vào kỹ năng của người đo. So với đồng hồ đo lỗ 2 điểm truyền thống, phương pháp 3 điểm cho độ lặp lại cao hơn và loại bỏ sai số do lệch tâm, đặc biệt quan trọng khi kiểm tra lỗ có dung sai chặt.
Chức năng GO/NG trên thiết bị 568-370-10 hoạt động như thế nào?
Người dùng cài đặt giá trị giới hạn trên và dưới của dung sai thông qua chức năng PRESET. Khi đo, thiết bị tự động so sánh kết quả với ngưỡng đã cài và hiển thị phán định GO (đạt) hoặc ±NG (không đạt) trực tiếp trên màn hình LCD. Chức năng này giúp tăng tốc độ kiểm tra hàng loạt tại dây chuyền sản xuất.
Thiết bị có hỗ trợ kết nối với phần mềm SPC không?
Có. Mitutoyo 568-370-10 trang bị cổng xuất dữ liệu qua cáp (DATA output), tương thích với hệ thống thu thập dữ liệu và phần mềm SPC của Mitutoyo cũng như các giải pháp bên thứ ba. Chức năng HOLD cho phép giữ giá trị hiển thị trong khi truyền dữ liệu.
Chân đo phủ Titanium có cần bảo dưỡng định kỳ không?
Chân đo được phủ Titanium kết hợp mũi đo Tungsten Carbide có độ bền và khả năng chống mài mòn cao, giảm tần suất thay thế so với chân đo thép thông thường. Tuy nhiên, cần vệ sinh bề mặt đo sau mỗi ca sử dụng và kiểm tra hiệu chuẩn định kỳ theo quy trình QC của nhà máy để duy trì độ chính xác trong giới hạn MPE ±6 µm.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Mitutoyo 568-370-10 không?
MAZAKO hỗ trợ tư vấn về dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO. Khách hàng có thể liên hệ trực tiếp để được hướng dẫn quy trình hiệu chuẩn, chu kỳ hiệu chuẩn khuyến nghị và các đơn vị hiệu chuẩn được công nhận phù hợp với yêu cầu hệ thống quản lý chất lượng của nhà máy.
