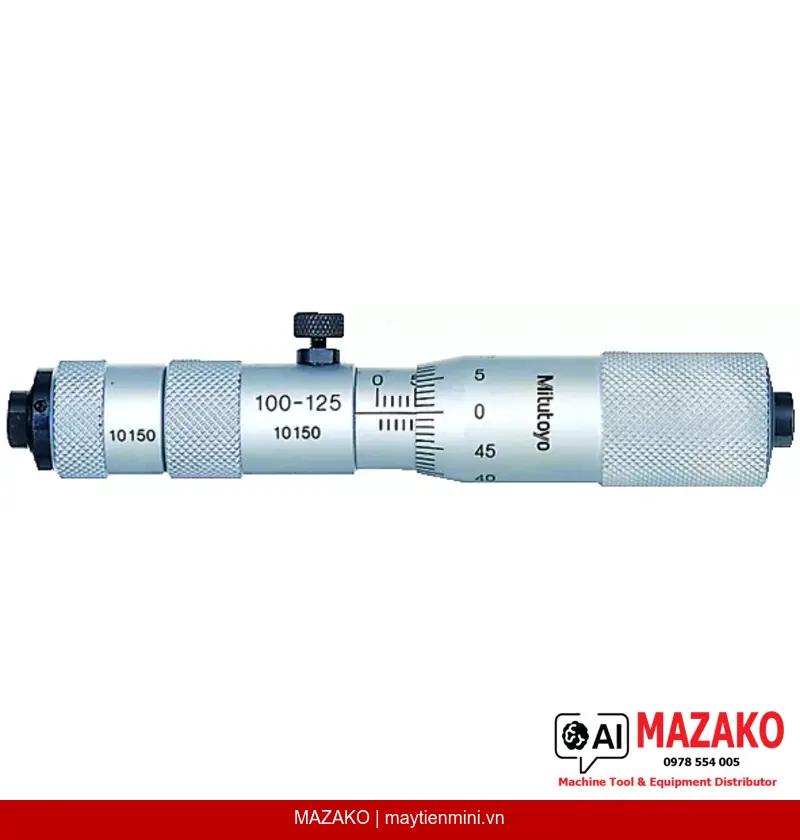

Đầu Panme Đo Trong Ống Trụ Mitutoyo 139-001
Đầu Panme đo trong ống trụ Mitutoyo 139-001, phạm vi đo 25 mm, độ chia 0,01 mm, mặt đo carbide, dùng độc lập hoặc kết hợp thanh nối tùy chọn.
Mô tả sản phẩm
Đầu Panme đo trong ống trụ Mitutoyo 139-001 là bộ phận chính (main unit) của dòng Panme đo trong dạng ống trụ, được thiết kế để sử dụng độc lập hoặc kết hợp linh hoạt với các thanh nối (extension rods) tùy chọn nhằm mở rộng phạm vi đo. Bề mặt hoàn thiện satin-chrome giúp chống phản quang và tăng độ bền trong môi trường sản xuất công nghiệp.
Độ chia 0,01 mm
Vạch chia 0,01 mm trên núm xoay và thân thước hoàn thiện satin-chrome, cho phép đọc số liệu nhanh và chính xác trong điều kiện ánh sáng nhà xưởng.
Mặt đo Carbide
Mặt đo được làm từ hợp kim carbide, chịu mài mòn tốt, duy trì độ chính xác ổn định sau nhiều chu kỳ đo lặp lại.
Hệ thống thanh nối mở rộng
Tương thích với thanh nối 25 mm, 50 mm, 100 mm và 200 mm, cho phép đo các lỗ có chiều sâu lớn mà không cần thay đổi thiết bị đo.
Sai số trục đo thấp
Sai số bước tiến đầu đo (spindle feed error) chỉ 3 µm, đảm bảo kết quả đo đáng tin cậy trong kiểm tra chất lượng chi tiết máy.
Ứng dụng trong kiểm tra chất lượng
Đầu Panme đo trong Mitutoyo 139-001 phù hợp cho các bộ phận QC/QA cần đo đường kính trong của lỗ, ống hoặc chi tiết trụ rỗng với yêu cầu độ chính xác cao. Thiết bị đặc biệt hữu ích khi cần đo các lỗ sâu nhờ khả năng lắp thêm thanh nối tùy chọn.
Kết hợp linh hoạt với phụ kiện
Bộ sản phẩm đi kèm hộp đựng, chìa khóa điều chỉnh và đầu Panme. Người dùng có thể bổ sung các thanh nối 25 mm, 50 mm, 100 mm, 200 mm để mở rộng phạm vi đo theo nhu cầu thực tế của từng ứng dụng.
Tiêu chuẩn Mitutoyo — Độ tin cậy trong đo lường công nghiệp
Mitutoyo là thương hiệu đo lường hàng đầu thế giới từ Nhật Bản. Dòng Panme đo trong ống trụ được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt, phù hợp cho môi trường sản xuất đòi hỏi độ chính xác và độ lặp lại cao.
- Phạm vi đo cơ bản 25 mm, bước tiến trục đo 0,5 mm
- Độ chia 0,01 mm — đọc số liệu trực tiếp trên núm xoay và thân thước
- Mặt đo carbide chịu mài mòn, kéo dài tuổi thọ thiết bị
- Đường kính thân ø18 mm, tương thích thanh nối mở rộng tiêu chuẩn
- Hoàn thiện satin-chrome chống chói, thân thiện trong môi trường ánh sáng công nghiệp
- Đi kèm hộp đựng và chìa khóa điều chỉnh — sẵn sàng sử dụng ngay
Tư vấn và báo giá Panme đo trong Mitutoyo 139-001
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Phạm vi đo | 25 mm |
| Độ chia (Graduations) | 0,01 mm |
| Sai số bước tiến đầu đo | 3 µm |
| Bước tiến trục đo (Spindle pitch) | 0,5 mm |
| Đường kính thân thước | ø18 mm |
| Hoàn thiện bề mặt | Satin chrome (núm xoay và thân thước) |
| Mặt đo (Measuring face) | Carbide |
| Thanh nối tương thích | 25 mm, 50 mm, 100 mm, 200 mm |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, đầu Panme |
| Khối lượng | 490 g |
Câu hỏi thường gặp
Mitutoyo 139-001 có thể sử dụng độc lập không hay bắt buộc phải kèm thanh nối?
Mitutoyo 139-001 có thể sử dụng hoàn toàn độc lập với phạm vi đo cơ bản 25 mm. Người dùng có thể bổ sung thêm thanh nối 25 mm, 50 mm, 100 mm hoặc 200 mm khi cần đo các lỗ có chiều sâu lớn hơn. Thanh nối là phụ kiện tùy chọn, không đi kèm trong bộ tiêu chuẩn.
Độ chia 0,01 mm của Mitutoyo 139-001 có đáp ứng yêu cầu kiểm tra QC chi tiết máy không?
Độ chia 0,01 mm cùng sai số bước tiến đầu đo chỉ 3 µm đáp ứng tốt các yêu cầu kiểm tra QC thông thường trong gia công cơ khí. Thiết bị phù hợp cho kiểm tra đường kính trong lỗ, ống và các chi tiết trụ rỗng theo dung sai tiêu chuẩn công nghiệp.
Mặt đo carbide của 139-001 có ưu điểm gì so với mặt đo thép thông thường?
Mặt đo bằng carbide có độ cứng và khả năng chịu mài mòn vượt trội so với thép thông thường, giúp duy trì độ phẳng và độ chính xác của bề mặt tiếp xúc sau nhiều chu kỳ đo. Điều này đặc biệt quan trọng trong môi trường sản xuất có tần suất đo cao, giúp kéo dài vòng đời hiệu chỉnh của thiết bị.
Làm thế nào để lắp thanh nối (extension rod) vào đầu Panme 139-001?
Thanh nối được lắp vào đầu Panme thông qua cơ cấu kết nối tiêu chuẩn, điều chỉnh bằng chìa khóa đi kèm trong bộ sản phẩm. Người dùng cần đảm bảo thanh nối được siết chặt đúng lực quy định trước khi đo để tránh sai số do độ lỏng của mối ghép. Nên kiểm tra lại điểm zero sau mỗi lần thay đổi thanh nối.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho Panme đo trong Mitutoyo 139-001 không?
MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo theo tiêu chuẩn ISO. Khách hàng có thể liên hệ trực tiếp để được tư vấn về chu kỳ hiệu chuẩn phù hợp và các đơn vị hiệu chuẩn được công nhận tại Việt Nam.
