Mitutoyo Panme Nhật Bản

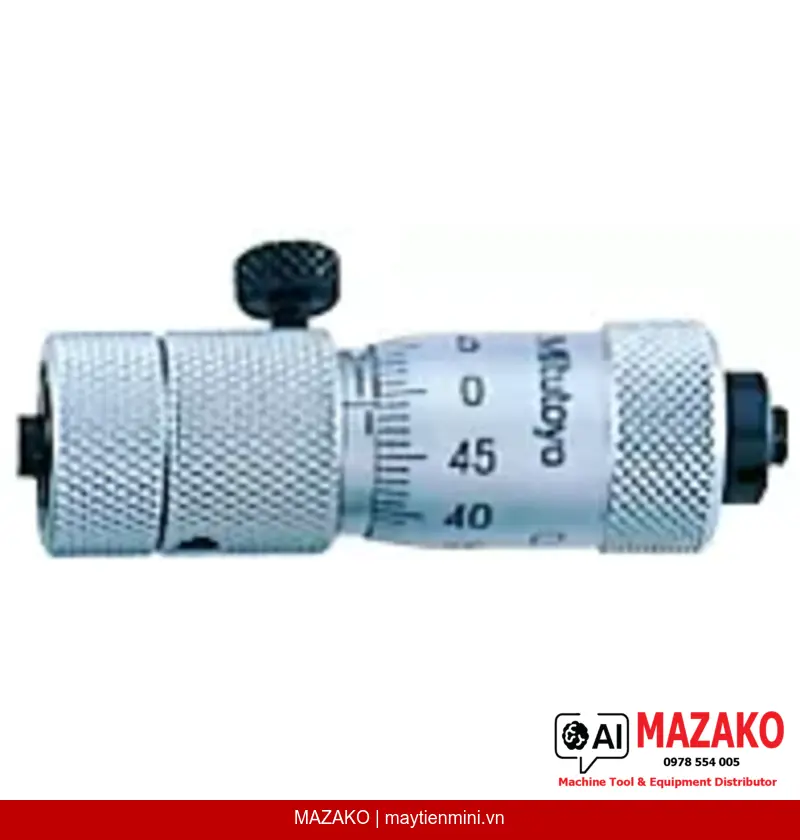

Đầu đo chính Panme đo trong dạng ống Mitutoyo 137-011
Đầu đo chính Mitutoyo 137-011 dùng cho panme đo trong dạng ống, phạm vi đo 13 mm, độ chia 0,01 mm, mặt đo hợp kim cứng, có thể lắp thêm thanh nối mở rộng phạm vi đo.
Mô tả sản phẩm
Mitutoyo 137-011 là đầu đo chính (main unit) dành cho panme đo trong dạng ống (tubular inside micrometer), thiết kế cho phép lắp ghép các thanh nối mở rộng phạm vi đo linh hoạt theo yêu cầu kiểm tra trong môi trường sản xuất công nghiệp.
Thanh nối hoán đổi được
Các thanh nối dạng trụ được gắn lò xo bên trong ống bảo vệ, giúp mở rộng phạm vi đo dễ dàng và an toàn mà không gây hư hỏng đầu đo.
Mặt đo hợp kim cứng
Mặt đo được chế tạo từ hợp kim cứng (carbide), tăng độ bền mài mòn và duy trì độ chính xác ổn định qua nhiều chu kỳ đo.
Độ chia 0,01 mm
Vạch chia 0,01 mm trên núm xoay và thân thước hoàn thiện satin chrome ø15 mm, đọc trị số nhanh và chính xác trong điều kiện ánh sáng nhà xưởng.
Bước vít đầu đo 0,5 mm
Bước vít trục đo 0,5 mm mang lại chuyển động ổn định, giảm sai số hành trình trục đo xuống còn 3 µm để đảm bảo kết quả đo lặp lại cao.
Ứng dụng trong kiểm tra kích thước lỗ
Đầu đo chính Mitutoyo 137-011 được sử dụng để đo đường kính trong của lỗ, ống, xi lanh và các kết cấu trụ rỗng trong ngành cơ khí chính xác, ô tô, hàng không và sản xuất khuôn mẫu. Khi kết hợp với các thanh nối phù hợp, phạm vi đo có thể được mở rộng đáng kể so với đầu đo đơn lẻ 13 mm.
Độ chính xác và độ tin cậy Mitutoyo
Sai số hành trình trục đo được kiểm soát ở mức 3 µm, đáp ứng tiêu chuẩn kiểm tra chất lượng khắt khe. Sản phẩm được giao kèm hộp đựng, chìa khóa và đầu đo micrometer, sẵn sàng sử dụng ngay sau khi nhận hàng.
Lưu ý khi chọn cấu hình đo
Đây là đầu đo chính (main unit), các thanh nối mở rộng phạm vi đo được bán riêng. Kỹ sư cần xác định phạm vi đo yêu cầu để lựa chọn bộ thanh nối phù hợp. Liên hệ MAZAKO để được tư vấn cấu hình tối ưu.
- Phạm vi đo đầu đo chính: 13 mm
- Độ chia: 0,01 mm — phù hợp kiểm tra dung sai trung bình đến cao
- Sai số hành trình trục đo: 3 µm
- Mặt đo hợp kim cứng — tăng tuổi thọ sử dụng
- Hoàn thiện satin chrome — chống lóa, dễ đọc vạch chia
- Khối lượng nhẹ 50 g — thao tác thuận tay trong không gian hẹp
- Bao gồm: hộp, chìa khóa, đầu đo micrometer
Báo giá Mitutoyo 137-011 tại MAZAKO
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Phạm vi đo | 13 mm |
| Độ chia (Graduations) | 0,01 mm |
| Sai số hành trình trục đo | 3 µm |
| Vạch chia / Hoàn thiện | Núm xoay và thân thước satin chrome, ø15 mm |
| Bước vít trục đo (Spindle pitch) | 0,5 mm |
| Thanh nối mở rộng | Bán riêng (không kèm theo) |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, đầu đo micrometer |
| Khối lượng | 50 g |
Câu hỏi thường gặp
Mitutoyo 137-011 có đo được đường kính lỗ lớn hơn 13 mm không?
Đầu đo chính 137-011 có phạm vi đo 13 mm. Để đo lỗ có đường kính lớn hơn, cần lắp thêm các thanh nối mở rộng (extension rods) tương thích, được bán riêng. Liên hệ MAZAKO để được tư vấn chọn đúng thanh nối phù hợp với kích thước cần đo.
Độ chia 0,01 mm của Mitutoyo 137-011 có phù hợp kiểm tra dung sai chặt không?
Với độ chia 0,01 mm và sai số hành trình trục đo chỉ 3 µm, Mitutoyo 137-011 đáp ứng tốt các yêu cầu kiểm tra dung sai trung bình đến cao trong ngành cơ khí và ô tô. Với dung sai dưới 3 µm, cần cân nhắc sử dụng thiết bị có độ phân giải cao hơn.
Mặt đo carbide của 137-011 có ưu điểm gì so với mặt đo thép thường?
Mặt đo hợp kim cứng (carbide) có độ cứng cao hơn nhiều so với thép thường, giúp chống mài mòn tốt hơn khi đo trên các bề mặt vật liệu cứng hoặc đo số lượng lớn. Điều này giúp duy trì độ chính xác ổn định trong thời gian dài, giảm chi phí bảo trì và hiệu chỉnh lại thiết bị.
Sản phẩm 137-011 được giao kèm những phụ kiện nào?
Mitutoyo 137-011 được giao kèm hộp đựng bảo vệ, chìa khóa điều chỉnh và đầu đo micrometer. Thanh nối mở rộng phạm vi đo không nằm trong bộ tiêu chuẩn và cần đặt mua riêng theo yêu cầu phạm vi đo của từng ứng dụng.
MAZAKO có hỗ trợ hiệu chỉnh (calibration) cho Mitutoyo 137-011 không?
MAZAKO cung cấp dịch vụ tư vấn và hỗ trợ sau bán hàng cho các thiết bị đo lường Mitutoyo. Để được tư vấn về hiệu chỉnh, bảo hành hoặc đặt hàng, khách hàng vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của MAZAKO để được hỗ trợ nhanh nhất.
