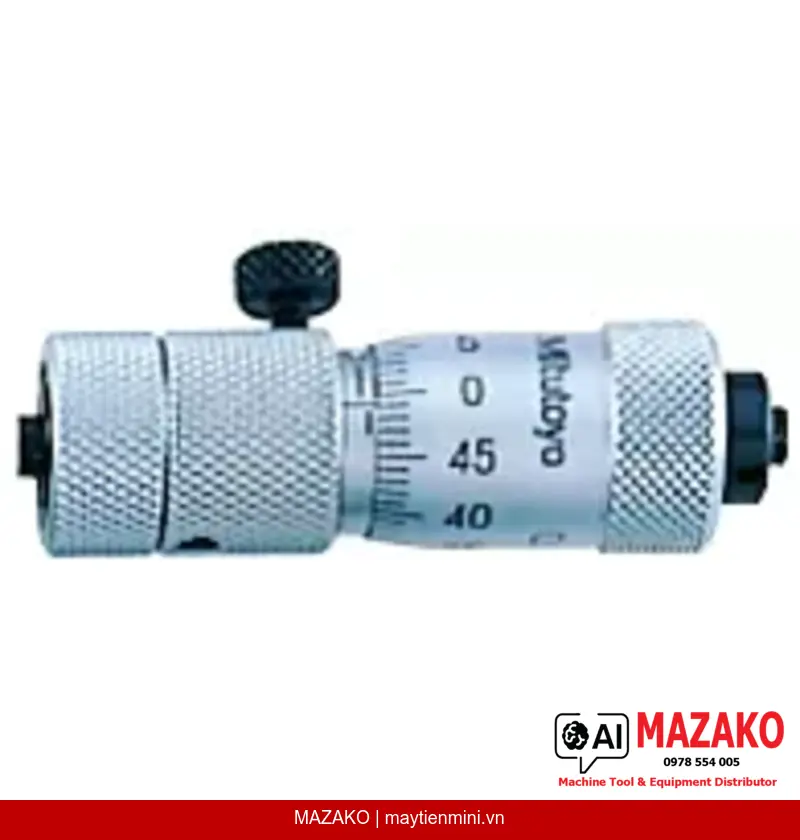

Đầu Đo Chính Panme Đo Trong Dạng Ống 137-013 Mitutoyo
Đầu đo chính Mitutoyo 137-013 cho panme đo trong dạng ống, phạm vi 13 mm, độ chia 0,01 mm, mặt đo hợp kim cứng, phù hợp đo lỗ chính xác trong sản xuất.
Mô tả sản phẩm
Mitutoyo 137-013 là đầu đo chính (main unit) dành cho dòng panme đo trong dạng ống (tubular inside micrometer), cho phép mở rộng phạm vi đo bằng cách lắp thêm các thanh nối (extension rod) tương thích. Sản phẩm được thiết kế cho môi trường đo lường công nghiệp đòi hỏi độ chính xác cao và độ bền lâu dài.
Mặt đo hợp kim cứng
Mặt đo được làm từ carbide giúp tăng độ bền mài mòn, duy trì độ chính xác đo lường trong điều kiện sử dụng liên tục tại xưởng sản xuất.
Thanh nối bảo vệ bằng lò xo
Các thanh nối (extension rod) dạng trụ được lắp lò xo trong ống bảo vệ, giúp mở rộng phạm vi đo an toàn và dễ dàng thay thế giữa các lần đo.
Núm xoay hoàn thiện satin chrome
Thimble và sleeve được xử lý bề mặt satin chrome với đường kính ø15 mm, dễ đọc vạch chia, giảm mỏi mắt cho kỹ thuật viên QC trong ca làm việc dài.
Bước ren trục đo 0,5 mm
Bước ren (spindle pitch) 0,5 mm kết hợp độ chia 0,01 mm cho phép đọc số liệu chính xác, phù hợp với yêu cầu kiểm tra kích thước lỗ trong gia công cơ khí chính xác.
Ứng dụng trong kiểm tra chất lượng sản xuất
Đầu đo chính 137-013 được sử dụng để đo đường kính trong của lỗ, xylanh, và các bề mặt trụ trong. Nhờ thiết kế dạng ống có thể lắp thêm thanh nối, thiết bị phù hợp cho nhiều kích thước lỗ khác nhau mà không cần thay thế toàn bộ panme. Đây là lựa chọn phổ biến trong ngành gia công cơ khí, chế tạo khuôn mẫu và kiểm tra chi tiết động cơ.
Độ chính xác và sai số kiểm soát
Sai số bước tiến của trục đo (spindle feed error) được kiểm soát ở mức 3 µm, đảm bảo kết quả đo ổn định và đáng tin cậy theo tiêu chuẩn Mitutoyo. Khối lượng chỉ 50 g giúp thao tác nhẹ nhàng, giảm mệt mỏi khi đo nhiều chi tiết liên tiếp.
Bộ sản phẩm bao gồm
Đầu đo chính 137-013 được giao kèm hộp đựng, chìa khóa chỉnh và đầu đo panme (micrometer head), sẵn sàng sử dụng ngay sau khi nhận hàng.
- Phạm vi đo 13 mm, độ chia 0,01 mm
- Sai số trục đo ≤ 3 µm theo tiêu chuẩn Mitutoyo
- Mặt đo carbide bền mài mòn
- Tương thích với các thanh nối dạng ống của dòng tubular inside micrometer
- Thanh nối lắp lò xo trong ống bảo vệ, an toàn khi thao tác
- Giao hàng kèm hộp, chìa khóa và đầu đo panme
Tư vấn và báo giá Mitutoyo 137-013
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Phạm vi đo (Measuring span) | 13 mm |
| Độ chia (Graduation) | 0,01 mm |
| Sai số trục đo (Spindle feed error) | 3 µm |
| Thước đo (Scale) | Thimble và sleeve satin chrome, ø15 mm |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Thanh nối (Extension rods) | - |
| Bộ giao hàng | Hộp đựng, chìa khóa, đầu đo panme (micrometer head) |
| Khối lượng (Mass) | 50 g |
Câu hỏi thường gặp
Mitutoyo 137-013 là đầu đo chính hay bộ panme đo trong hoàn chỉnh?
137-013 là đầu đo chính (main unit) của dòng panme đo trong dạng ống Mitutoyo. Sản phẩm không bao gồm sẵn thanh nối (extension rod) mà được bán riêng để kết hợp với các thanh nối tương thích, giúp mở rộng phạm vi đo theo yêu cầu thực tế.
Phạm vi đo tổng của hệ thống khi lắp thêm thanh nối là bao nhiêu?
Phạm vi đo cơ bản của đầu đo chính 137-013 là 13 mm. Khi lắp thêm các thanh nối (extension rod) tương thích của Mitutoyo, phạm vi đo có thể được mở rộng đáng kể. Vui lòng liên hệ MAZAKO để được tư vấn lựa chọn thanh nối phù hợp với kích thước lỗ cần đo.
Mặt đo carbide có ưu điểm gì so với mặt đo thép thông thường?
Mặt đo carbide (hợp kim cứng) có độ cứng và khả năng chịu mài mòn vượt trội so với thép thông thường. Điều này giúp duy trì độ chính xác đo lường lâu hơn khi sử dụng thường xuyên trên các vật liệu cứng, đồng thời giảm chi phí bảo trì và hiệu chỉnh định kỳ.
Sản phẩm 137-013 có phù hợp để đo đường kính xy lanh động cơ không?
Có, panme đo trong dạng ống Mitutoyo 137-013 phù hợp để đo đường kính trong của xy lanh động cơ, lỗ khuôn và các bề mặt trụ trong tương tự. Độ chia 0,01 mm và sai số trục đo 3 µm đáp ứng yêu cầu kiểm tra trong gia công cơ khí chính xác và bảo dưỡng động cơ.
Mua Mitutoyo 137-013 tại MAZAKO có được hỗ trợ kỹ thuật không?
MAZAKO cung cấp hỗ trợ kỹ thuật trước và sau bán hàng cho tất cả sản phẩm Mitutoyo, bao gồm tư vấn lựa chọn thanh nối phù hợp, hướng dẫn sử dụng và thông tin hiệu chuẩn. Liên hệ đội ngũ kỹ thuật của MAZAKO để được hỗ trợ cụ thể theo yêu cầu của nhà máy bạn.
