Bộ Panme Đo Trong 3 Điểm Kỹ Thuật Số Mitutoyo 468-977 (0,5–0,8\
Bộ panme đo trong 3 điểm kỹ thuật số Mitutoyo 468-977, phạm vi đo 0,5–0,8\
Mô tả sản phẩm
Bộ panme đo trong 3 điểm kỹ thuật số Mitutoyo 468-977 là giải pháp đo đường kính lỗ chính xác cao trong môi trường sản xuất công nghiệp. Với thiết kế kháng nước, đầu đo có thể thay thế và ống nối dài chuyên dụng, bộ sản phẩm đáp ứng yêu cầu đo lỗ mù và lỗ sâu một cách tin cậy.
Mặt đo phủ Titanium
Mặt tiếp xúc được phủ titanium trên nền tungsten carbide (6–12 mm) và thép tôi cứng (12–200 mm), tăng độ bền và chống mài mòn trong điều kiện vận hành liên tục.
Kết nối dữ liệu Digimatic
Tích hợp cổng xuất dữ liệu Digimatic tương thích hệ thống SPC, hỗ trợ thu thập và phân tích dữ liệu đo lường trực tiếp trên dây chuyền sản xuất.
Hiển thị LCD kỹ thuật số
Màn hình LCD với chiều cao ký tự 7,5 mm, hỗ trợ cả hai hệ đo Inch và Metric, bước đọc số 0,001 mm / 0,00005" cho độ phân giải cao.
Ống nối dài 150 mm
Đi kèm ống nối dài 150 mm cho phép tiếp cận đáy lỗ mù sâu — ứng dụng phổ biến trong gia công cơ khí chính xác và kiểm tra QC.
Ứng dụng trong kiểm tra chất lượng sản xuất
Bộ panme đo trong 3 điểm Mitutoyo 468-977 được thiết kế cho các bộ phận QC/QA và kỹ thuật cần đo đường kính lỗ với độ chính xác cao. Đầu đo 3 điểm tiếp xúc đồng thời với thành lỗ, loại bỏ sai số định vị thường gặp khi dùng panme đo trong 2 điểm hoặc đồng hồ đo lỗ thông thường. Phạm vi đo 0,5–0,8" được chia thành 2 đầu đo riêng biệt: 0,5–0,65" và 0,65–0,8" đi kèm vòng chuẩn ø0,65".
Tính năng thông minh hỗ trợ vận hành
Thiết bị tích hợp nhiều tính năng tiện ích: tự động tắt nguồn sau 20 phút không sử dụng, cảnh báo pin yếu, khóa chức năng (Function Lock), giữ giá trị đo (HOLD), 2 vị trí PRESET và chức năng ABS/INC với ZERO tham chiếu tăng dần. Thời lượng pin ước tính 1,2 năm với 1 pin SR-44.
Bộ phụ kiện đầy đủ cho triển khai ngay

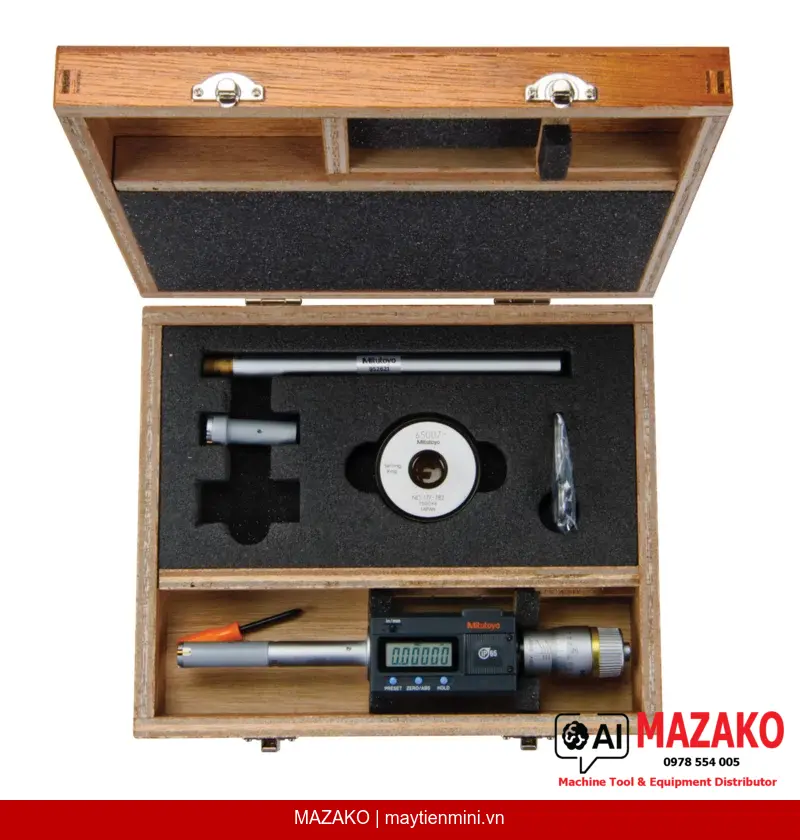

Bộ 468-977 được giao kèm hộp đựng, cờ lê lục giác, cờ lê miệng (2 chiếc), tua vít, 1 pin SR-44, vòng chuẩn (1 chiếc), ống nối dài và chứng chỉ kiểm định — sẵn sàng sử dụng ngay khi nhận hàng.
- Thiết kế kháng nước, phù hợp môi trường sản xuất có dầu và dung dịch làm mát
- Phạm vi đo 0,5–0,8", độ phân giải 0,001 mm / 0,00005"
- Mặt đo phủ titanium — tăng tuổi thọ so với đầu đo thép thông thường
- Xuất dữ liệu Digimatic tích hợp hệ thống SPC nhà máy
- Vòng chuẩn ø0,65" đi kèm đảm bảo hiệu chuẩn nhanh tại chỗ
- Khối lượng 560 g — cân bằng tốt cho thao tác đo liên tục
Nhận báo giá Mitutoyo 468-977 chính hãng
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 468-977 |
| Hệ đo | Inch / Metric |
| Kiểu hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 0,5–0,8" |
| Phạm vi đo từng đầu | 0,5–0,65" / 0,65–0,8" |
| Độ phân giải (Digital step) | 0,001 mm / 0,00005" (model đến 4") — 0,001 mm / 0,0001" (model trên 5") |
| Màn hình | LCD, chiều cao ký tự 7,5 mm |
| Mặt đo | Titanium phủ tungsten carbide (6–12 mm) / Titanium phủ thép tôi cứng (12–200 mm) / Côn: tungsten carbide |
| Vòng chuẩn đi kèm | ø0,65" (177-182) |
| Ống nối dài | 150 mm |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 1,2 năm |
| ABS / INC (INC ZERO) | Có |
| Tự động tắt nguồn | Sau 20 phút không sử dụng |
| Cảnh báo pin yếu | Có |
| Khóa chức năng (Function Lock) | Có |
| Giữ giá trị (HOLD) | Có |
| PRESET | 2 vị trí |
| Xuất dữ liệu | Digimatic |
| Phụ kiện đi kèm | Hộp đựng, cờ lê lục giác, cờ lê miệng (2 chiếc), tua vít, 1 pin SR-44, vòng chuẩn (1 chiếc), ống nối dài, chứng chỉ kiểm định |
| Khối lượng | 560 g |
Câu hỏi thường gặp
Bộ Mitutoyo 468-977 có thể đo được những kích thước nào?
Bộ 468-977 bao gồm 2 đầu đo với phạm vi 0,5–0,65" và 0,65–0,8", tổng phạm vi đo 0,5–0,8". Mỗi đầu đo được sử dụng riêng lẻ tùy theo kích thước lỗ cần kiểm tra. Vòng chuẩn ø0,65" đi kèm để hiệu chuẩn trước khi đo.
Thiết bị có phù hợp để đo lỗ mù (blind hole) không?
Có. Bộ 468-977 được thiết kế đặc biệt phù hợp để đo đến đáy lỗ mù. Ống nối dài 150 mm đi kèm cho phép tiếp cận các lỗ sâu mà đầu đo thông thường không thể với tới, đây là ưu điểm nổi bật so với panme đo trong 2 điểm thông thường.
Cổng xuất dữ liệu Digimatic trên 468-977 tích hợp với phần mềm SPC như thế nào?
Cổng Digimatic là chuẩn kết nối dữ liệu của Mitutoyo, tương thích với bộ thu thập dữ liệu U-WAVE hoặc cáp kết nối trực tiếp đến phần mềm SPC như MeasurLink. Dữ liệu đo được truyền theo từng lần bấm nút, hỗ trợ phân tích thống kê quá trình sản xuất trực tiếp trên dây chuyền.
Mặt đo phủ titanium của 468-977 có ưu điểm gì so với mặt đo thông thường?
Lớp phủ titanium trên nền tungsten carbide hoặc thép tôi cứng giúp tăng độ cứng bề mặt, giảm mài mòn trong điều kiện đo liên tục và tiếp xúc với phôi kim loại. Tuổi thọ mặt đo được kéo dài đáng kể so với đầu đo thép thông thường, giảm chi phí bảo trì và thay thế đầu đo.
Làm thế nào để hiệu chuẩn bộ panme đo trong Mitutoyo 468-977 trước khi sử dụng?
Sử dụng vòng chuẩn ø0,65" đi kèm trong bộ để thiết lập điểm zero cho đầu đo. Lắp đầu đo phù hợp với phạm vi cần đo, đặt vào vòng chuẩn và nhấn ZERO/ABS để lấy chuẩn. Nên thực hiện hiệu chuẩn trước mỗi ca đo hoặc khi thay đổi môi trường nhiệt độ đáng kể.
