Bộ Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-997 (2–4\
Bộ panme đo trong 3 điểm Mitutoyo 368-997, phạm vi đo 2–4\
Mô tả sản phẩm

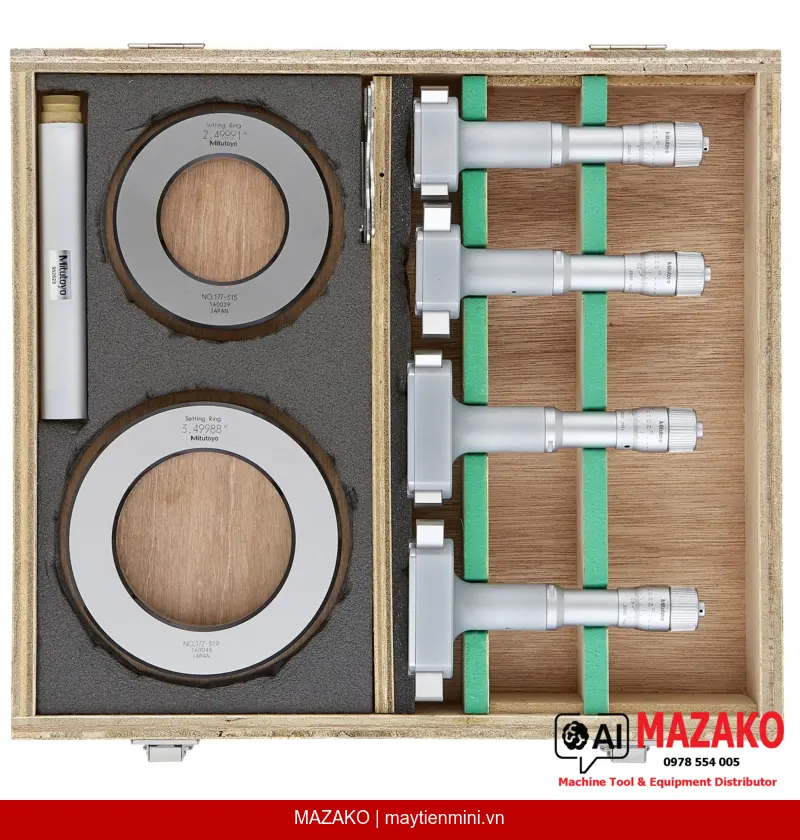

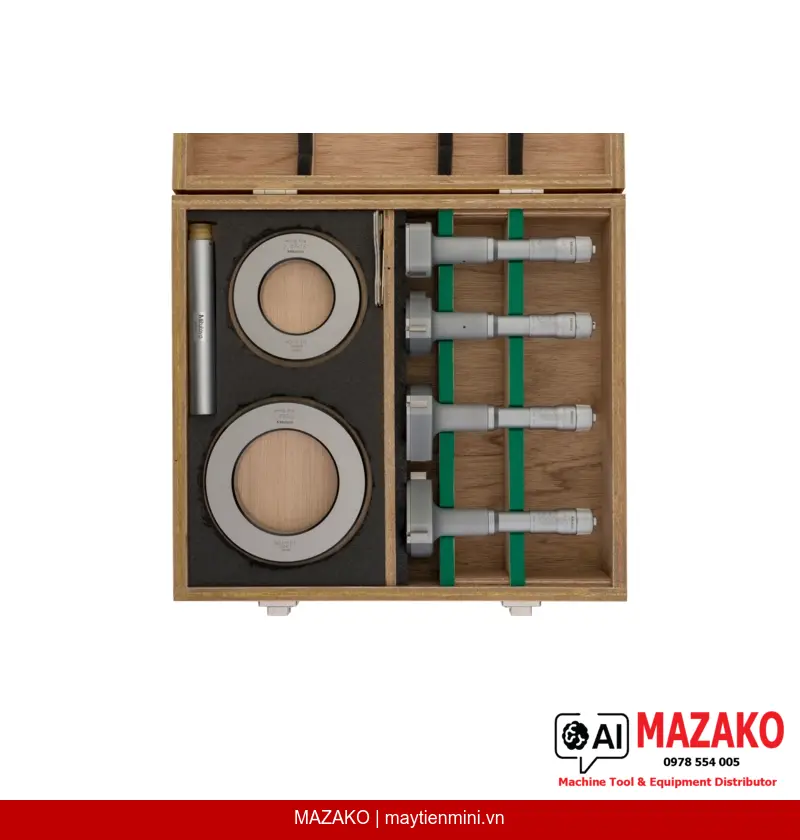

Bộ panme đo trong 3 điểm Mitutoyo 368-997 là giải pháp đo lường lỗ chính xác cao theo hệ inch, với phạm vi đo tổng 2–4". Bộ sản phẩm bao gồm 4 đầu đo độc lập (368-870, 368-871, 368-872, 368-873), 2 vòng chuẩn cùng cần nối chiều sâu, đáp ứng đầy đủ nhu cầu kiểm tra kích thước lỗ trong môi trường sản xuất công nghiệp B2B.
Đo 3 điểm tiếp xúc
Phương pháp đo 3 điểm cho phép tự căn chỉnh tâm lỗ, loại bỏ sai số lệch tâm và nâng cao độ chính xác so với panme đo trong 2 điểm thông thường.
Bề mặt đo thép cứng
Bề mặt tiếp xúc và mặt côn đều làm từ thép đã qua xử lý cứng, chống mài mòn hiệu quả trong điều kiện sử dụng liên tục tại xưởng sản xuất.
Cơ cấu ratchet đảm bảo độ lặp lại
Núm xoay tích hợp cơ cấu ratchet kiểm soát lực đo ổn định, đảm bảo độ lặp lại kết quả đo giữa các lần đo và giữa các người đo khác nhau.
Bộ đầy đủ kèm vòng chuẩn
Đi kèm 2 vòng chuẩn (ø2,5" và ø3,5"), cần nối, cờ-lê và chứng chỉ kiểm định, sẵn sàng đưa vào sử dụng ngay mà không cần mua thêm phụ kiện.
Ứng dụng trong kiểm soát chất lượng sản xuất
Bộ panme đo trong 3 điểm 368-997 phù hợp cho bộ phận QC/QA kiểm tra đường kính lỗ gia công, lỗ trục, xi lanh và các chi tiết cơ khí chính xác trong phạm vi 2–4". Cần nối chiều sâu đi kèm mở rộng khả năng đo các lỗ có chiều sâu lớn.
Các đầu đo trong bộ 368-997
Bộ gồm 4 panme đo trong độc lập: 368-870 (2–2,5"), 368-871 (2,5–3"), 368-872 (3–3,5") và 368-873 (3,5–4"). Mỗi đầu đo có thân thước hoàn thiện satin chrome, đường kính thân Ø17 mm (đến 12 mm) và Ø23 mm (trên 12 mm).
Tiêu chuẩn Mitutoyo — Độ tin cậy cho môi trường công nghiệp
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản. Bộ 368-997 được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt, kèm chứng chỉ kiểm định, đảm bảo truy xuất được theo chuẩn đo lường quốc tế.
- Phạm vi đo 2–4" chia thành 4 dải đo liên tiếp
- Độ chia: 0,0001" (≤0,5") và 0,0002" (>0,5")
- Bước vít đầu đo 0,635 mm
- Bề mặt đo và mặt côn bằng thép cứng, bền lâu dài
- Kèm 2 vòng chuẩn, cần nối, cờ-lê, lục giác và chứng chỉ kiểm định
- Khối lượng toàn bộ bộ: 2.080 g
Báo giá bộ Panme Đo Trong 3 Điểm Mitutoyo 368-997
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 368-997 |
| Thương hiệu | Mitutoyo |
| Hệ đo | Inch |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–4" |
| Độ chia | ≤0,5": 0,0001" | >0,5": 0,0002" |
| Dải đo từng đầu | 2–2,5", 2,5–3", 3–3,5", 3,5–4" |
| Hoàn thiện thân thước | Satin chrome |
| Đường kính thân thước | Đến 12 mm: Ø17 mm / Trên 12 mm: Ø23 mm |
| Bước vít trục đo | 0,635 mm |
| Bề mặt đo | Thép cứng |
| Mặt côn | Thép cứng |
| Phương pháp đo | 3 điểm tiếp xúc |
| Các đầu đo trong bộ | 368-870 / 368-871 / 368-872 / 368-873 |
| Vòng chuẩn đi kèm | ø2,5" (177-315), ø3,5" (177-319) |
| Phụ kiện đi kèm | Hộp đựng, cờ-lê (2 cái), lục giác, chứng chỉ kiểm định, vòng chuẩn (2 cái), cần nối |
| Khối lượng | 2.080 g |
Câu hỏi thường gặp
Bộ Mitutoyo 368-997 gồm những đầu đo nào?
Bộ 368-997 gồm 4 panme đo trong độc lập: 368-870 (2–2,5"), 368-871 (2,5–3"), 368-872 (3–3,5") và 368-873 (3,5–4"). Cùng với đó là 2 vòng chuẩn ø2,5" và ø3,5", cần nối chiều sâu, cờ-lê và chứng chỉ kiểm định — tất cả đóng gói trong hộp chuyên dụng.
Ưu điểm của phương pháp đo 3 điểm so với đo 2 điểm là gì?
Panme đo trong 3 điểm tiếp xúc tự căn chỉnh vào tâm lỗ, loại bỏ sai số do lệch tâm khi đo. Điều này giúp kết quả đo chính xác và ổn định hơn đáng kể so với panme đo trong 2 điểm, đặc biệt với các lỗ yêu cầu dung sai chặt trong sản xuất cơ khí chính xác.
Bộ 368-997 có kèm chứng chỉ kiểm định không?
Có. Bộ 368-997 được cung cấp kèm chứng chỉ kiểm định (certificate of inspection) từ nhà sản xuất Mitutoyo, đảm bảo khả năng truy xuất theo chuẩn đo lường quốc tế. Đây là yêu cầu bắt buộc trong hệ thống quản lý chất lượng ISO tại nhiều nhà máy sản xuất.
Cần nối đi kèm trong bộ 368-997 dùng để làm gì?
Cần nối (extension rod) cho phép tăng chiều dài đo, giúp đo được các lỗ có chiều sâu lớn hơn phạm vi tiêu chuẩn của từng đầu đo. Đây là phụ kiện quan trọng khi kiểm tra các chi tiết như xi lanh, bạc đạn hoặc hộp số trong gia công cơ khí.
Làm thế nào để hiệu chuẩn các đầu đo trong bộ 368-997?
Bộ đi kèm 2 vòng chuẩn (ø2,5" mã 177-315 và ø3,5" mã 177-319) để hiệu chuẩn trực tiếp tại xưởng trước khi đo. Cơ cấu ratchet trên mỗi đầu đo đảm bảo lực đo ổn định trong quá trình hiệu chuẩn và sử dụng, duy trì độ lặp lại kết quả đo giữa các ca sản xuất.
