Bộ Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-993 (50-100 mm)
Bộ panme đo trong 3 điểm Mitutoyo 368-993, phạm vi đo 50-100 mm, độ chia 0,005 mm, mặt đo thép cứng, kèm vòng chuẩn và thanh nối chiều sâu.
Mô tả sản phẩm
Bộ panme đo trong 3 điểm Mitutoyo 368-993 (Model HT2-100RST) là giải pháp đo lỗ chính xác cao cho phạm vi đo 50–100 mm, bao gồm 4 đầu đo riêng lẻ, vòng chuẩn và thanh nối chiều sâu. Sản phẩm được thiết kế cho các ứng dụng kiểm tra lỗ trong môi trường sản xuất công nghiệp đòi hỏi độ lặp lại và độ chính xác cao.
Đo 3 điểm tiếp xúc
Nguyên lý đo 3 điểm cho phép định tâm chính xác trong lỗ, loại bỏ sai số nghiêng và đảm bảo kết quả đo nhất quán so với phương pháp 2 điểm truyền thống.
Mặt đo thép cứng
Bề mặt tiếp xúc và côn đo làm từ thép cứng (hardened steel), đảm bảo độ bền mài mòn cao trong điều kiện đo lặp lại nhiều lần trên dây chuyền sản xuất.
Cơ cấu ratchet kiểm soát lực đo
Cơ cấu ratchet tích hợp đảm bảo lực đo không đổi giữa các lần đo, nâng cao độ lặp lại và giảm sai số do người vận hành.

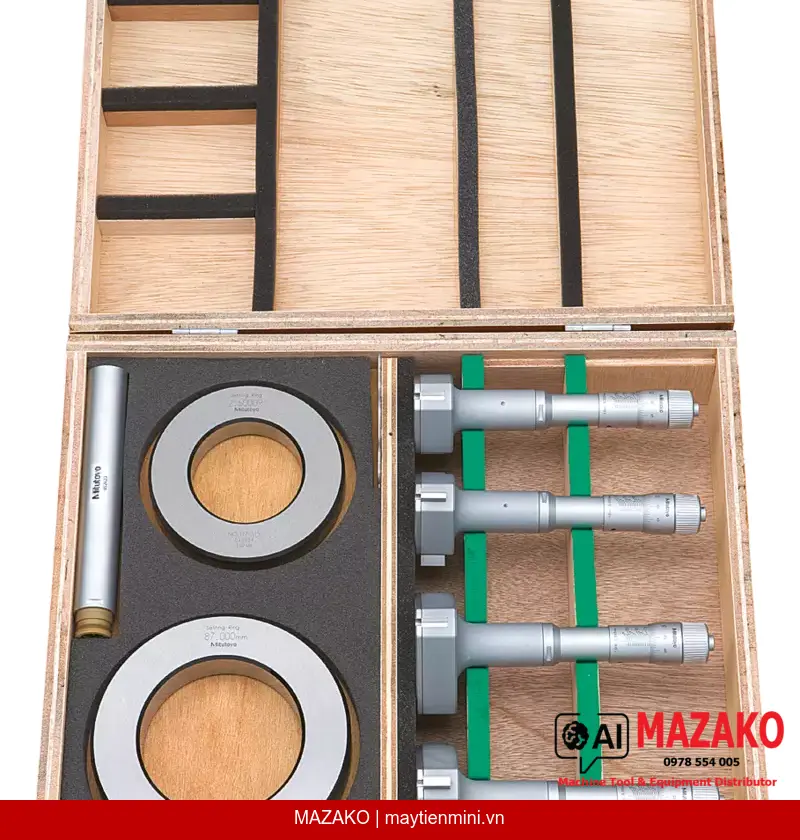

Bộ đầy đủ phụ kiện chuẩn
Đi kèm 2 vòng chuẩn (ø62 mm và ø87 mm), thanh nối chiều sâu, cờ lê, lục giác và chứng chỉ kiểm tra xuất xưởng — sẵn sàng sử dụng ngay sau khi mở hộp.
Phạm vi đo và phân đoạn đo
Bộ 368-993 bao gồm 4 đầu đo với các phân đoạn: 50–63 mm, 62–75 mm, 75–88 mm và 87–100 mm. Các phân đoạn được thiết kế chồng lấp để đảm bảo tính liên tục và không bỏ sót dải đo. Thân thước đường kính Ø17 mm (chiều dài đến 12 mm) và Ø23 mm (trên 12 mm) phù hợp với nhiều kết cấu lỗ khác nhau.
Ứng dụng trong kiểm tra chất lượng công nghiệp
Panme đo trong 3 điểm Mitutoyo 368-993 được sử dụng phổ biến trong kiểm tra đường kính lỗ xylanh, lỗ trên thân hộp số, bạc lót và các chi tiết gia công CNC yêu cầu dung sai lỗ chặt chẽ. Thanh nối chiều sâu mở rộng khả năng đo cho các lỗ sâu mà đầu đo tiêu chuẩn không với tới.
Chứng chỉ kiểm tra xuất xưởng Mitutoyo
Mỗi bộ 368-993 đi kèm chứng chỉ kiểm tra (certificate of inspection) từ Mitutoyo, xác nhận độ chính xác từ nhà sản xuất — đáp ứng yêu cầu truy xuất chuẩn trong hệ thống quản lý chất lượng ISO.
- Phạm vi đo tổng: 50–100 mm, độ chia 0,005 mm
- Bước trục đo (spindle pitch): 0,5 mm
- Bề mặt thước hoàn thiện satin chrome, chống chói
- Bao gồm 4 đầu đo (368-770, 368-771, 368-772, 368-773)
- Kèm 2 vòng chuẩn: ø62 mm (177-314) và ø87 mm (177-318)
- Kèm thanh nối chiều sâu, cờ lê (2 chiếc), lục giác và hộp đựng
Tư vấn và báo giá bộ Panme Đo Trong 3 Điểm Mitutoyo 368-993
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | HT2-100RST |
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 50–100 mm |
| Độ chia (Graduation) | 0,005 mm |
| Phân đoạn đo | 50–63 mm, 62–75 mm, 75–88 mm, 87–100 mm |
| Đường kính thân thước | Đến 12 mm: Ø17 mm / Trên 12 mm: Ø23 mm |
| Bước trục đo (Spindle pitch) | 0,5 mm |
| Mặt đo (Measuring face) | Thép cứng (hardened steel) |
| Côn đo (Taper) | Thép cứng (hardened steel) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Hoàn thiện bề mặt thước | Satin chrome (núm xoay và thân thước) |
| Các đầu đo trong bộ | 368-770, 368-771, 368-772, 368-773 |
| Vòng chuẩn kèm theo | ø62 mm (177-314), ø87 mm (177-318) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê (2 chiếc), lục giác, chứng chỉ kiểm tra, vòng chuẩn (2 chiếc), thanh nối chiều sâu |
| Khối lượng | 2020 g |
Câu hỏi thường gặp
Bộ Mitutoyo 368-993 bao gồm những đầu đo nào và phủ phạm vi đo bao nhiêu?
Bộ 368-993 gồm 4 đầu đo riêng lẻ mã 368-770, 368-771, 368-772 và 368-773, phủ các phân đoạn 50–63 mm, 62–75 mm, 75–88 mm và 87–100 mm. Các phân đoạn chồng lấp nhau để đảm bảo không bỏ sót dải đo trong toàn bộ phạm vi 50–100 mm.
Vì sao panme đo trong 3 điểm cho kết quả chính xác hơn loại 2 điểm truyền thống?
Nguyên lý 3 điểm tiếp xúc giúp đầu đo tự định tâm trong lỗ mà không cần kỹ thuật viên căn chỉnh thủ công, loại bỏ sai số do nghiêng đầu đo. Cơ cấu ratchet tích hợp kiểm soát lực đo ổn định, nâng cao độ lặp lại đáng kể so với phương pháp 2 điểm.
Thanh nối chiều sâu trong bộ 368-993 dùng để làm gì?
Thanh nối chiều sâu (extension rod) cho phép mở rộng tầm với của đầu đo, phù hợp với các lỗ sâu mà thân panme tiêu chuẩn không tiếp cận được. Đây là phụ kiện quan trọng khi kiểm tra lỗ xylanh động cơ hoặc các lỗ sâu trong hộp số và thân máy.
Vòng chuẩn đi kèm bộ 368-993 được sử dụng như thế nào?
Bộ kèm 2 vòng chuẩn ø62 mm (177-314) và ø87 mm (177-318) dùng để hiệu chỉnh (set zero) cho từng đầu đo trước khi đo. Việc hiệu chỉnh bằng vòng chuẩn chính hãng Mitutoyo đảm bảo độ chính xác truy xuất được về chuẩn quốc gia và đáp ứng yêu cầu hệ thống ISO.
Bộ panme đo trong 368-993 phù hợp với ngành sản xuất nào?
Sản phẩm được ứng dụng rộng rãi trong kiểm tra chất lượng gia công cơ khí chính xác, sản xuất động cơ, hộp số, bạc lót và các chi tiết CNC có yêu cầu dung sai lỗ chặt chẽ. Bộ phụ kiện đầy đủ và chứng chỉ kiểm tra xuất xưởng giúp tích hợp dễ dàng vào quy trình QC/QA nhà máy.
