Bộ Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-992 (20-50 mm)
Bộ Panme đo trong 3 điểm Mitutoyo 368-992, phạm vi đo 20-50 mm, độ chia 0,005 mm, kèm vòng chuẩn và thanh nối, phù hợp đo lỗ chính xác trong sản xuất công nghiệp.
Mô tả sản phẩm
Bộ Panme đo trong 3 điểm Holtest Mitutoyo 368-992 (model HT2-50RST) là giải pháp đo lỗ chính xác cao cho phạm vi 20–50 mm. Bộ sản phẩm bao gồm các đầu đo riêng lẻ, vòng chuẩn tương ứng và thanh nối mở rộng, đáp ứng các ứng dụng đo chiều sâu trong môi trường kiểm tra chất lượng công nghiệp.
Đo 3 điểm tiếp xúc
Phương pháp đo 3 điểm tiếp xúc đồng thời giúp định tâm tự động trong lỗ, cho kết quả đo ổn định và chính xác hơn so với Panme đo trong 2 điểm truyền thống.
Độ lặp lại cao nhờ cơ cấu ratchet
Cơ cấu ratchet tích hợp kiểm soát lực đo cố định, đảm bảo độ lặp lại đo lường nhất quán giữa các lần đo và giữa các người vận hành khác nhau.
Bề mặt đo bền bỉ
Bề mặt tiếp xúc được làm từ thép đã tôi cứng (hardened steel), chịu mài mòn tốt, duy trì độ chính xác lâu dài trong điều kiện sản xuất liên tục.
Bộ đầy đủ, sẵn sàng sử dụng

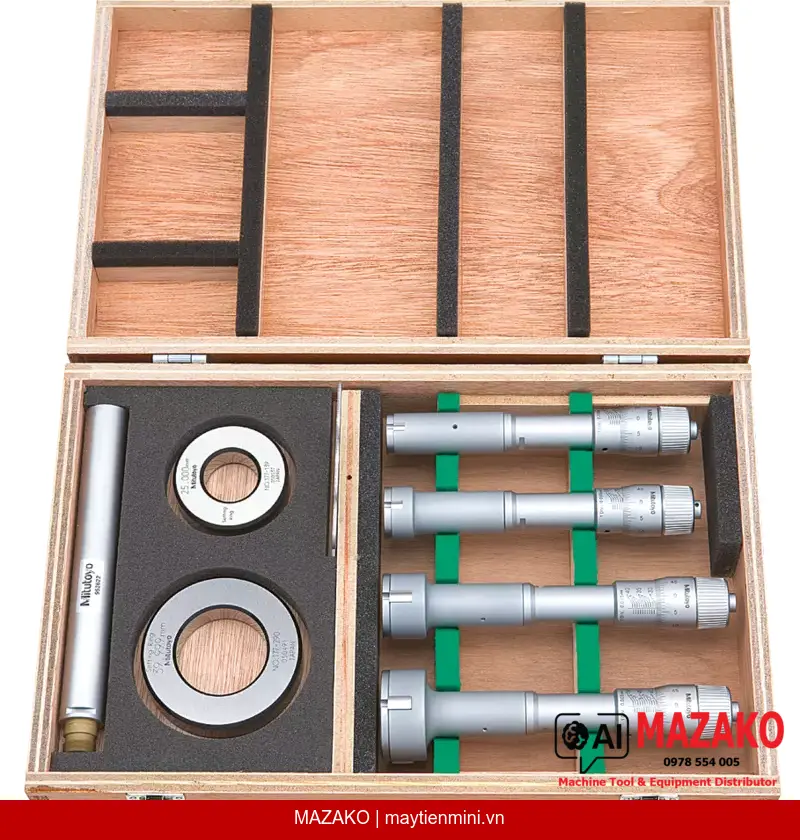

Bộ 368-992 đi kèm hộp đựng, cờ lê, lục giác, 2 vòng chuẩn (ø25 mm và ø40 mm), thanh nối và giấy chứng nhận kiểm tra, đảm bảo triển khai nhanh tại xưởng.
Thông tin chi tiết về Bộ Panme Đo Trong 3 Điểm Mitutoyo 368-992
Bộ Panme đo trong 3 điểm Holtest 368-992 bao gồm 4 đầu đo với các dải đo riêng lẻ: 20–25 mm, 25–30 mm, 30–40 mm và 40–50 mm (các model 368-766, 368-767, 368-768, 368-769). Mỗi đầu đo sử dụng vạch chia 0,005 mm trên thân thước và núm xoay hoàn thiện bằng chrome mờ, dễ đọc trong điều kiện ánh sáng nhà máy. Đầu đo có đường kính ø17 mm (cho chiều dài tới 12 mm) và ø23 mm (cho chiều dài trên 12 mm), phù hợp đo các lỗ có chiều sâu đa dạng.
Ứng dụng trong kiểm tra chất lượng (QC/QA)
Bộ thiết bị phù hợp cho kiểm tra kích thước lỗ trong gia công cơ khí chính xác, sản xuất khuôn mẫu, kiểm tra xi lanh động cơ và các chi tiết có yêu cầu dung sai lỗ nghiêm ngặt. Phương pháp đo 3 điểm loại bỏ sai số do nghiêng trục đo, đặc biệt hữu ích khi đo lỗ sâu với thanh nối mở rộng.
Lợi ích kỹ thuật nổi bật
Bộ 368-992 cung cấp phạm vi đo liên tục 20–50 mm với độ chia 0,005 mm, kèm vòng chuẩn được kiểm định để hiệu chuẩn tại chỗ. Cơ cấu ratchet và bề mặt đo bằng thép tôi cứng đảm bảo kết quả đo tin cậy, lặp lại trong môi trường sản xuất khắc nghiệt.
- Phạm vi đo tổng 20–50 mm, chia thành 4 dải đo riêng lẻ
- Độ chia 0,005 mm, đọc trực tiếp trên thân thước và núm xoay
- Bề mặt tiếp xúc thép tôi cứng, độ côn bằng thép tôi cứng
- Kèm 2 vòng chuẩn ø25 mm và ø40 mm để hiệu chuẩn
- Thanh nối mở rộng phục vụ đo chiều sâu
- Giấy chứng nhận kiểm tra Mitutoyo đính kèm
- Khối lượng toàn bộ bộ: 1160 g
Tư vấn & Báo giá Bộ Panme Đo Trong Mitutoyo 368-992
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | HT2-50RST |
| Mã sản phẩm | 368-992 |
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 20–50 mm |
| Độ chia | 0,005 mm |
| Dải đo riêng lẻ | 20–25 mm, 25–30 mm, 30–40 mm, 40–50 mm |
| Hoàn thiện thân thước và núm xoay | Chrome mờ (satin chrome) |
| Đường kính đầu đo (tới 12 mm) | ø17 mm |
| Đường kính đầu đo (trên 12 mm) | ø23 mm |
| Bước ren trục đo | 0,5 mm |
| Bề mặt đo | Thép tôi cứng; độ côn: thép tôi cứng |
| Phương pháp đo | 3 điểm tiếp xúc |
| Các model đi kèm | 368-766, 368-767, 368-768, 368-769 |
| Vòng chuẩn đi kèm | ø25 mm (177-139), ø40 mm (177-290) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê (2 cái), lục giác, giấy chứng nhận kiểm tra, vòng chuẩn (2 cái), thanh nối |
| Khối lượng | 1160 g |
Câu hỏi thường gặp
Bộ Panme đo trong Mitutoyo 368-992 bao gồm những gì?
Bộ 368-992 gồm 4 đầu đo riêng lẻ (368-766, 368-767, 368-768, 368-769) với các dải đo 20–25 mm, 25–30 mm, 30–40 mm và 40–50 mm. Kèm theo 2 vòng chuẩn (ø25 mm và ø40 mm), thanh nối mở rộng, cờ lê, lục giác, giấy chứng nhận kiểm tra và hộp đựng chuyên dụng.
Ưu điểm của phương pháp đo 3 điểm so với Panme đo trong thông thường là gì?
Phương pháp đo 3 điểm tiếp xúc đồng thời cho phép tự định tâm trong lỗ, loại bỏ sai số do nghiêng trục đo. Điều này giúp kết quả đo ổn định, chính xác hơn và ít phụ thuộc vào kỹ năng người vận hành so với Panme đo trong 2 điểm truyền thống.
Vòng chuẩn đi kèm bộ 368-992 được sử dụng như thế nào?
Vòng chuẩn ø25 mm (177-139) và ø40 mm (177-290) được dùng để hiệu chỉnh điểm "0" của từng đầu đo trước khi sử dụng. Việc hiệu chuẩn tại chỗ bằng vòng chuẩn đi kèm đảm bảo độ chính xác đo lường và truy nguyên nguồn gốc đo lường theo tiêu chuẩn ISO.
Bộ Panme đo trong 368-992 phù hợp với ứng dụng nào trong sản xuất?
Bộ thiết bị phù hợp cho đo lỗ trong gia công cơ khí chính xác, kiểm tra xi lanh động cơ, sản xuất khuôn mẫu và các chi tiết yêu cầu dung sai lỗ nghiêm ngặt. Thanh nối đi kèm cho phép mở rộng tầm với để đo các lỗ sâu trong ứng dụng thực tế.
Làm thế nào để đặt hàng và nhận báo giá Bộ Panme Mitutoyo 368-992 tại MAZAKO?
Quý khách có thể liên hệ MAZAKO qua website maytienmini.vn hoặc gửi yêu cầu báo giá trực tiếp. Đội ngũ kỹ thuật MAZAKO sẽ tư vấn lựa chọn bộ đo phù hợp, xác nhận hàng chính hãng Mitutoyo và cung cấp báo giá chi tiết cho bộ phận mua hàng.
