Bộ Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-991 (12–20 mm)
Bộ panme đo trong 3 điểm Mitutoyo 368-991, phạm vi đo 12–20 mm, độ chia 0,005 mm, bề mặt đo thép cứng, cơ cấu cóc đảm bảo độ lặp lại cao. Phù hợp đo lỗ chính xác trong sản xuất công nghiệp.
Mô tả sản phẩm
Bộ panme đo trong 3 điểm Mitutoyo 368-991 là giải pháp đo lỗ chính xác dành cho kỹ sư QC/QA và bộ phận kỹ thuật trong môi trường sản xuất công nghiệp. Bộ sản phẩm bao gồm các đầu đo riêng lẻ, vòng chuẩn tương ứng và thanh nối để mở rộng ứng dụng đo chiều sâu, đáp ứng phạm vi đo 12–20 mm với độ chia 0,005 mm.
Đo 3 điểm tiếp xúc
Nguyên lý đo 3 điểm cho phép căn tâm lỗ tự động, loại bỏ sai số do lệch tâm và cho kết quả ổn định hơn so với phương pháp đo 2 điểm truyền thống.
Bề mặt đo thép cứng
Đầu đo và mặt tiếp xúc được làm từ thép cứng (hardened steel), tăng tuổi thọ và duy trì độ chính xác lâu dài ngay cả trong điều kiện sử dụng liên tục.
Cơ cấu cóc đảm bảo độ lặp lại
Cơ cấu cóc tích hợp kiểm soát lực đo nhất quán, đảm bảo độ lặp lại cao giữa các lần đo, giảm sai số do người vận hành.
Hoàn chỉnh ngay từ hộp

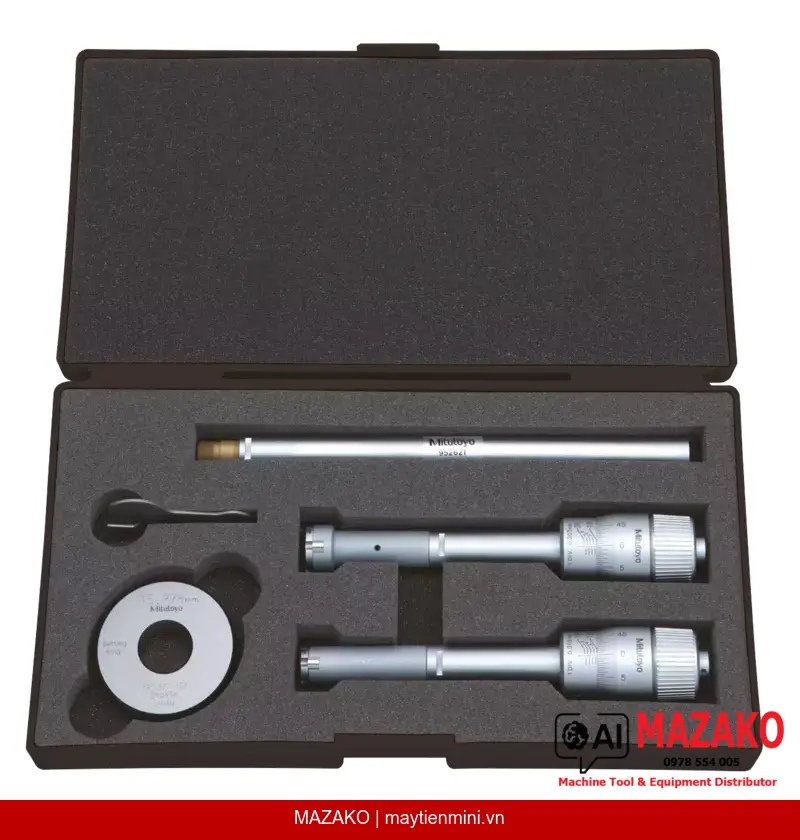

Bộ đi kèm hộp đựng, cờ lê, lục giác, thanh nối, vòng chuẩn ø16 mm và giấy chứng nhận kiểm tra — sẵn sàng sử dụng ngay không cần mua thêm phụ kiện.
Ứng dụng trong kiểm tra chất lượng sản xuất
Bộ panme đo trong 3 điểm Mitutoyo 368-991 phù hợp cho các ứng dụng kiểm tra lỗ gia công, lỗ ổ bi, lỗ xilanh và các chi tiết yêu cầu dung sai lỗ chặt chẽ. Hai phạm vi đo 12–16 mm và 16–20 mm bao phủ nhiều kích cỡ lỗ phổ biến trong gia công cơ khí chính xác.
Thông tin bộ sản phẩm
Bộ 368-991 bao gồm hai mẫu đầu đo riêng lẻ (368-764 và 368-765), vòng chuẩn ø16 mm (mã 177-177) và thanh nối mở rộng. Bề mặt núm xoay và thân thước hoàn thiện satin chrome chống chói, dễ đọc số trong môi trường ánh sáng công nghiệp. Bước ren trục đo 0,5 mm, đường kính đầu đo Ø17 mm (≤12 mm) và Ø23 mm (>12 mm).
Tiêu chuẩn Mitutoyo — Tin cậy trong đo lường công nghiệp
Mitutoyo là thương hiệu đo lường hàng đầu thế giới với hơn 80 năm kinh nghiệm. Sản phẩm 368-991 đi kèm giấy chứng nhận kiểm tra (certificate of inspection) đảm bảo truy xuất nguồn gốc hiệu chuẩn theo tiêu chuẩn quốc tế.
- Phạm vi đo 12–20 mm, độ chia 0,005 mm
- Đo lỗ theo nguyên lý 3 điểm tiếp xúc — căn tâm tự động
- Bề mặt đo thép cứng, độ bền cao
- Cơ cấu cóc kiểm soát lực đo nhất quán
- Bao gồm vòng chuẩn, thanh nối, giấy chứng nhận kiểm tra
- Thích hợp kiểm tra lỗ ổ bi, lỗ xilanh, chi tiết dung sai chặt
Nhận báo giá Bộ Panme Đo Trong Mitutoyo 368-991
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo tổng | 12–20 mm |
| Phạm vi đo từng đầu | 12–16 mm, 16–20 mm |
| Độ chia (Graduation) | 0,005 mm |
| Bước ren trục đo (Spindle pitch) | 0,5 mm |
| Đường kính đầu đo | Ø17 mm (≤12 mm) / Ø23 mm (>12 mm) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Bề mặt đo | Thép cứng (hardened steel) |
| Hoàn thiện bề mặt | Núm xoay và thân thước satin chrome |
| Mẫu đầu đo trong bộ | 368-764, 368-765 |
| Vòng chuẩn đi kèm | ø16 mm (177-177) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê (2 cái), lục giác, thanh nối, vòng chuẩn (1 cái), giấy chứng nhận kiểm tra |
| Khối lượng | 310 g |
Câu hỏi thường gặp
Bộ Mitutoyo 368-991 gồm những gì?
Bộ 368-991 bao gồm hai đầu đo panme đo trong 3 điểm (368-764 cho 12–16 mm và 368-765 cho 16–20 mm), một vòng chuẩn ø16 mm (mã 177-177), thanh nối mở rộng, cờ lê (2 cái), lục giác, hộp đựng và giấy chứng nhận kiểm tra. Bộ sản phẩm sẵn sàng sử dụng ngay sau khi mở hộp.
Ưu điểm của đo lỗ theo nguyên lý 3 điểm so với phương pháp 2 điểm truyền thống?
Nguyên lý 3 điểm tiếp xúc giúp đầu đo tự căn tâm trong lỗ, loại bỏ sai số do đặt dụng cụ lệch tâm. Điều này cho kết quả đo ổn định và lặp lại hơn, đặc biệt quan trọng khi kiểm tra lỗ có dung sai chặt như lỗ ổ bi hoặc lỗ xilanh.
Làm thế nào để hiệu chuẩn panme đo trong 3 điểm Mitutoyo 368-991?
Sử dụng vòng chuẩn đi kèm (ø16 mm, mã 177-177) để chuẩn zero cho đầu đo tương ứng trước mỗi ca đo. Quy trình hiệu chuẩn đầy đủ cần thực hiện định kỳ tại đơn vị được công nhận, sản phẩm đi kèm giấy chứng nhận kiểm tra có khả năng truy xuất nguồn gốc hiệu chuẩn.

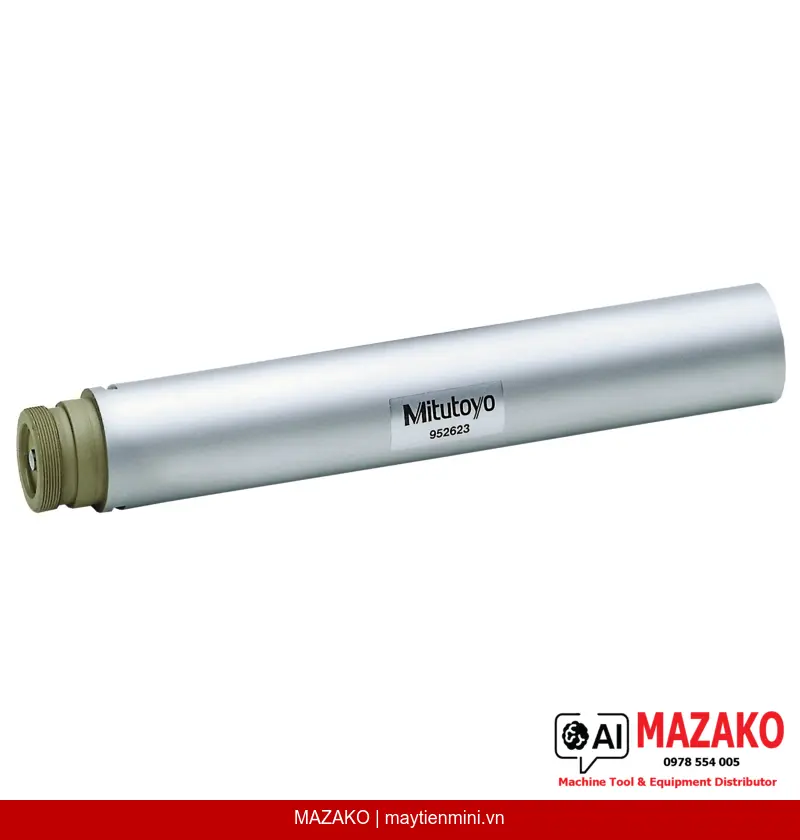

Thanh nối (extension rod) trong bộ 368-991 dùng để làm gì?
Thanh nối cho phép mở rộng chiều dài đầu đo để tiếp cận các lỗ sâu mà phần thân đo tiêu chuẩn không vươn tới được. Đây là phụ kiện hữu ích trong các ứng dụng đo lỗ trên chi tiết có thành dày hoặc lỗ bậc sâu trong gia công cơ khí.
Bộ panme đo trong Mitutoyo 368-991 phù hợp cho ngành sản xuất nào?
Bộ 368-991 phù hợp cho các ngành gia công cơ khí chính xác, sản xuất ô tô, điện tử, thủy lực và cơ điện tử — bất kỳ quy trình nào yêu cầu kiểm tra lỗ trong dải 12–20 mm với dung sai chặt. Đây là lựa chọn tiêu chuẩn cho phòng QC/QA và xưởng gia công có yêu cầu chất lượng cao.
