Mitutoyo Panme Nhật Bản
Bộ Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-919 (2–4\
Bộ Panme đo trong 3 điểm Mitutoyo 368-919 phạm vi đo 2–4 inch, mặt đo phủ titanium carbide, gồm 4 đầu đo và 2 vòng chuẩn, độ chính xác cao cho kiểm tra lỗ trong sản xuất công nghiệp.
Mô tả sản phẩm
Bộ Panme đo trong 3 điểm Mitutoyo 368-919 (Holtest Set) là giải pháp đo lỗ trong chuyên nghiệp với phạm vi đo 2–4 inch, tích hợp 4 đầu đo riêng biệt và 2 vòng chuẩn đi kèm. Với nguyên lý tiếp xúc 3 điểm và bề mặt đo phủ titanium carbide, bộ sản phẩm đảm bảo độ chính xác và độ bền cao trong môi trường sản xuất công nghiệp khắt khe.
Đo 3 điểm tiếp xúc
Nguyên lý đo 3 điểm cho phép xác định chính xác đường kính lỗ mà không phụ thuộc vào góc căn chỉnh, giảm sai số người dùng đáng kể so với đầu đo 2 điểm thông thường.
Mặt đo bền bỉ
Bề mặt đo chính phủ titanium carbide, phần côn làm từ tungsten carbide giúp chống mài mòn tối ưu, duy trì độ chính xác qua nhiều chu kỳ sử dụng lặp lại.
Bộ hoàn chỉnh sẵn dùng

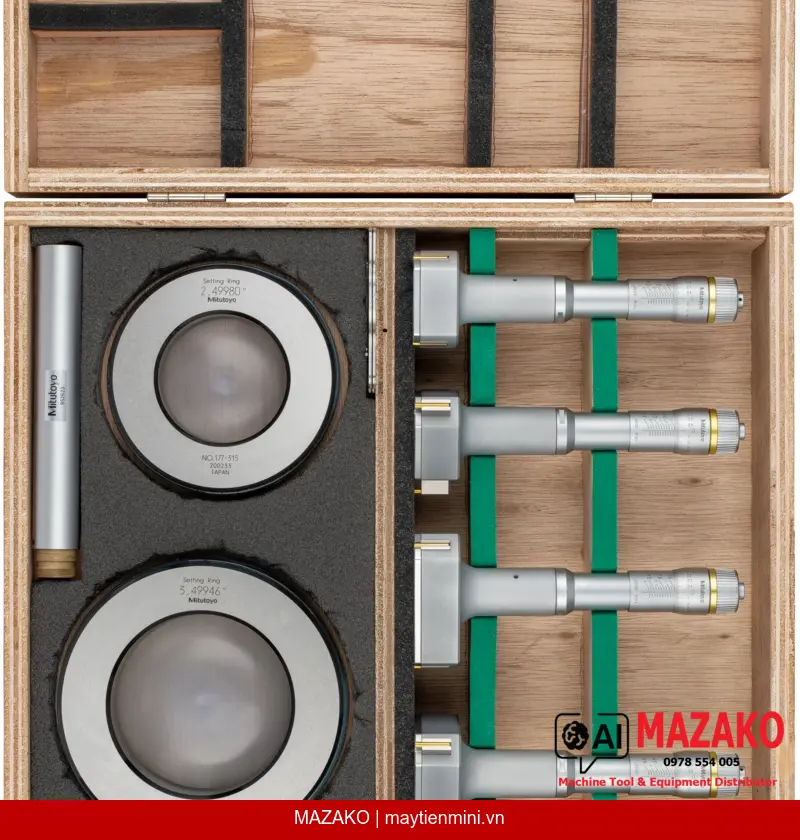

Bao gồm 4 đầu đo (368-270, 368-271, 368-272, 368-273), 2 vòng chuẩn (ø2,5" và ø3,5"), cờ lê, lục giác, thanh nối dài và chứng chỉ kiểm định — sẵn sàng sử dụng ngay.
Độ chia chính xác
Độ chia 0,0001 inch cho phạm vi ≤0,5 inch và 0,0002 inch cho phạm vi >0,5 inch, đáp ứng yêu cầu kiểm tra dung sai chặt chẽ trong gia công cơ khí chính xác.
Ứng dụng trong kiểm tra chất lượng
Bộ Panme đo trong 3 điểm Mitutoyo 368-919 phù hợp với các ứng dụng đo kiểm lỗ gia công trên các chi tiết cơ khí, xilanh động cơ, bạc đạn và các lỗ lắp ghép yêu cầu dung sai cao. Bộ sản phẩm được sử dụng rộng rãi tại các bộ phận QC/QA trong ngành ô tô, hàng không, cơ khí chính xác và điện tử công nghiệp.
Chuẩn hóa và truy xuất nguồn gốc
Mỗi bộ 368-919 được cung cấp kèm chứng chỉ kiểm định (certificate of inspection), đảm bảo truy xuất nguồn gốc hiệu chuẩn theo yêu cầu hệ thống quản lý chất lượng ISO 9001 và IATF 16949. Vòng chuẩn đi kèm (177-315, 177-319) hỗ trợ hiệu chuẩn tại chỗ nhanh chóng.
Điểm nổi bật kỹ thuật
Trục đo bước ren 0,635 mm, núm xoay và thân thước hoàn thiện satin chrome chống chói, cán nhỏ ø17 mm (≤12 mm) và ø23 mm (>12 mm) phù hợp nhiều không gian đo hẹp.
- Phạm vi đo: 2–4 inch, chia 4 dải con liên tục
- Mặt đo chính: titanium carbide; phần côn: tungsten carbide
- Độ chia: 0,0001" (≤0,5") / 0,0002" (>0,5")
- Gồm 4 đầu đo + 2 vòng chuẩn + phụ kiện đầy đủ
- Chứng chỉ kiểm định Mitutoyo đi kèm, hỗ trợ ISO/IATF
- Khối lượng bộ: 2030 g
Báo giá Bộ Panme Đo Trong Mitutoyo 368-919
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 368-919 |
| Hệ đo | Inch |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 2–4 " |
| Độ chia (≤0,5") | 0,0001" |
| Độ chia (>0,5") | 0,0002" |
| Dải đo riêng lẻ | 2–2,5" / 2,5–3" / 3–3,5" / 3,5–4" |
| Hoàn thiện bề mặt | Núm xoay và thân thước: satin chrome; ø17 mm (≤12 mm), ø23 mm (>12 mm) |
| Bước ren trục đo | 0,635 mm |
| Mặt đo chính | Titanium coated tungsten carbide |
| Phần côn | Tungsten carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Các đầu đo trong bộ | 368-270, 368-271, 368-272, 368-273 |
| Vòng chuẩn đi kèm | ø2,5" (177-315), ø3,5" (177-319) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê (2 cái), lục giác, thanh nối dài, chứng chỉ kiểm định, vòng chuẩn (2 cái) |
| Khối lượng | 2030 g |
Câu hỏi thường gặp
Bộ Mitutoyo 368-919 gồm những gì?
Bộ 368-919 bao gồm 4 đầu đo Panme trong 3 điểm (368-270, 368-271, 368-272, 368-273), 2 vòng chuẩn ø2,5" và ø3,5", cờ lê (2 cái), lục giác, thanh nối dài và chứng chỉ kiểm định. Tất cả được đóng gói trong hộp chuyên dụng, sẵn sàng sử dụng ngay.
Ưu điểm của đầu đo 3 điểm so với Panme đo trong 2 điểm truyền thống là gì?
Nguyên lý 3 điểm tiếp xúc cho phép đầu đo tự định tâm trong lỗ, không cần căn chỉnh góc như đầu đo 2 điểm. Điều này giảm thiểu sai số do thao tác người dùng và cho kết quả đo lặp lại cao hơn, đặc biệt quan trọng khi kiểm tra lỗ gia công chính xác.
Làm thế nào để hiệu chuẩn Panme đo trong 368-919?
Bộ 368-919 đi kèm 2 vòng chuẩn Mitutoyo (177-315 và 177-319) phù hợp cho hiệu chuẩn tại chỗ. Người dùng đặt đầu đo vào vòng chuẩn có kích thước tương ứng và điều chỉnh về giá trị danh nghĩa. Việc hiệu chuẩn định kỳ nên được thực hiện theo hệ thống quản lý chất lượng ISO 9001 hoặc IATF 16949.
Mặt đo titanium carbide có ưu điểm gì trong sử dụng thực tế?
Mặt đo phủ titanium carbide có độ cứng cao, khả năng chống mài mòn vượt trội so với thép thông thường. Điều này giúp duy trì độ chính xác đo lường sau nhiều chu kỳ sử dụng lặp lại, đặc biệt khi đo các vật liệu cứng như thép đã tôi, gang hoặc hợp kim nhôm.
Bộ 368-919 có phù hợp với yêu cầu của hệ thống ISO 9001 và IATF 16949 không?
Có. Bộ sản phẩm được cung cấp kèm chứng chỉ kiểm định (certificate of inspection) từ Mitutoyo, đảm bảo truy xuất nguồn gốc hiệu chuẩn. Vòng chuẩn đi kèm hỗ trợ MSA (Measurement System Analysis) và hiệu chuẩn định kỳ theo yêu cầu kiểm soát thiết bị đo lường của các tiêu chuẩn ISO 9001 và IATF 16949.
