Bộ Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-918 (0.8–2\
Bộ Panme đo trong 3 điểm Mitutoyo 368-918, phạm vi đo 0,8–2 inch, gồm 4 model và 2 vòng chuẩn, mặt đo phủ titanium carbide, độ chính xác cao cho kiểm tra lỗ trong sản xuất.
Mô tả sản phẩm
Bộ Panme đo trong 3 điểm Holtest Mitutoyo 368-918 được thiết kế chuyên dụng cho đo đường kính lỗ chính xác cao theo phương pháp 3 điểm tiếp xúc, phạm vi đo 0,8–2 inch. Bộ sản phẩm gồm 4 Panme đo trong riêng lẻ kèm vòng chuẩn và phụ kiện đầy đủ, đáp ứng yêu cầu kiểm tra QC/QA trong môi trường sản xuất công nghiệp.
Phương pháp đo 3 điểm
Cơ cấu 3 điểm tiếp xúc đồng tâm giúp tự căn chỉnh chính xác trong lòng lỗ, loại bỏ sai số do lệch tâm, cho kết quả đo ổn định và lặp lại cao hơn so với Panme đo trong 2 điểm thông thường.
Mặt đo phủ titanium carbide
Đầu đo được phủ titanium carbide trên nền tungsten carbide, tăng khả năng chống mài mòn và kéo dài tuổi thọ thiết bị trong điều kiện sử dụng liên tục trên dây chuyền sản xuất.
Bộ đầy đủ, sẵn sàng sử dụng

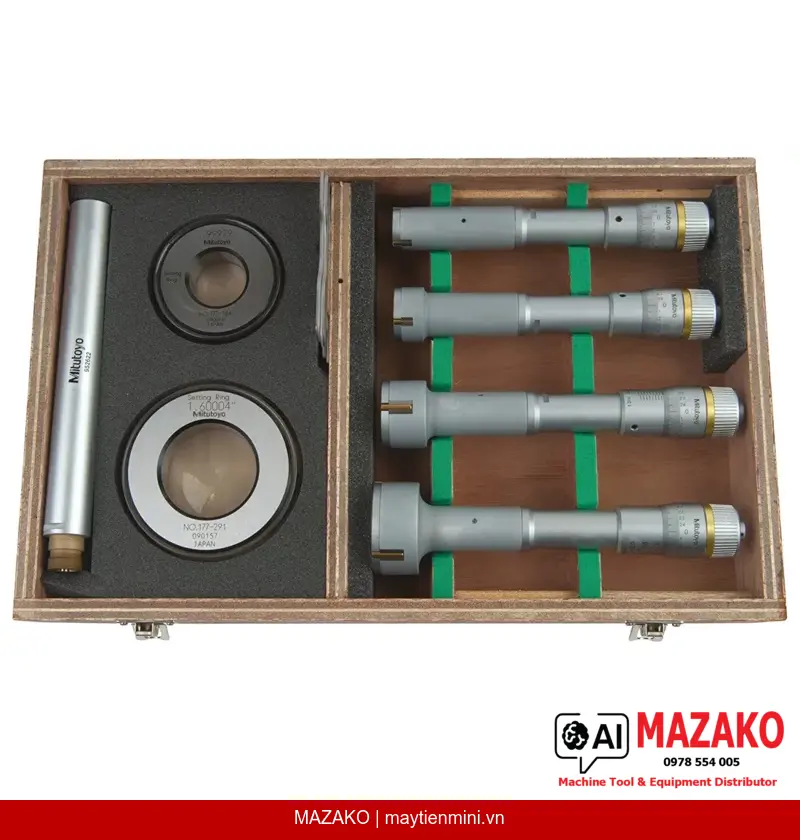

Bộ 368-918 bao gồm 4 model (368-266, 368-267, 368-268, 368-269), 2 vòng chuẩn ø1" và ø1,6", cờ lê, lục giác và chứng chỉ kiểm định, đảm bảo sẵn sàng đưa vào sử dụng ngay.
Hoàn thiện satin chrome
Bề mặt núm xoay và thân thước được xử lý satin chrome giúp chống phản quang khi đọc số, đồng thời tăng độ bền chống ăn mòn trong môi trường xưởng sản xuất.
Phạm vi đo và độ chia chi tiết
Bộ Panme 368-918 bao phủ dải đo 0,8–2 inch qua 4 Panme riêng lẻ với các phạm vi: 0,8–1", 1–1,2", 1,2–1,6" và 1,6–2". Độ chia đạt 0,0001" cho phạm vi ≤0,5" và 0,0002" cho phạm vi >0,5", đảm bảo độ phân giải phù hợp với từng kích thước cần đo trong sản xuất cơ khí chính xác.
Ứng dụng trong kiểm tra chất lượng
Thiết bị phù hợp cho kiểm tra đường kính lỗ gia công trên máy tiện, máy phay, máy mài CNC trong các ngành cơ khí, ô tô, hàng không và chế tạo khuôn mẫu. Phương pháp 3 điểm đặc biệt hiệu quả khi đo lỗ nhỏ, lỗ sâu hoặc lỗ yêu cầu dung sai chặt chẽ.
Tiêu chuẩn Mitutoyo — Tin cậy trong đo lường công nghiệp
Mitutoyo là thương hiệu đo lường hàng đầu thế giới từ Nhật Bản, được các nhà máy sản xuất toàn cầu tin dùng. Bộ Panme đo trong 368-918 được kèm chứng chỉ kiểm định xuất xưởng, đảm bảo truy xuất chuẩn đo lường quốc gia.
- Phương pháp đo 3 điểm — tự căn chỉnh, loại bỏ sai số lệch tâm
- Mặt đo titanium carbide — chống mài mòn, bền lâu dài
- Bộ 4 Panme bao phủ liên tục 0,8–2 inch
- Kèm 2 vòng chuẩn ø1" và ø1,6" để hiệu chuẩn tại xưởng
- Kèm chứng chỉ kiểm định, sẵn sàng sử dụng ngay
- Bước ren trục đo 0,635 mm, thân thước satin chrome
Đặt hàng Bộ Panme Đo Trong Holtest Mitutoyo 368-918
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Inch |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo tổng | 0,8–2" |
| Độ chia (≤ 0,5") | 0,0001" |
| Độ chia (> 0,5") | 0,0002" |
| Các dải đo riêng lẻ | 0,8–1", 1–1,2", 1,2–1,6", 1,6–2" |
| Phương pháp đo | 3 điểm tiếp xúc |
| Mặt đo | Titanium coated tungsten carbide; phần côn: tungsten carbide |
| Bước ren trục đo (Spindle pitch) | 0,635 mm |
| Đường kính thân (≤ 12 mm) | ø 17 mm |
| Đường kính thân (> 12 mm) | ø 23 mm |
| Hoàn thiện bề mặt | Satin chrome (núm xoay và thân thước) |
| Các model trong bộ | 368-266, 368-267, 368-268, 368-269 |
| Vòng chuẩn đi kèm | ø1" (177-184), ø1,6" (177-291) |
| Phụ kiện đi kèm | Hộp, cờ lê (2 cái), lục giác, chứng chỉ kiểm định, vòng chuẩn (2 cái), cần nối dài |
| Khối lượng | 960 g |
Câu hỏi thường gặp
Bộ Panme đo trong Mitutoyo 368-918 gồm những gì?
Bộ 368-918 bao gồm 4 Panme đo trong 3 điểm (model 368-266, 368-267, 368-268, 368-269) bao phủ dải đo 0,8–2 inch, 2 vòng chuẩn ø1" và ø1,6", cờ lê, lục giác, cần nối dài, hộp đựng và chứng chỉ kiểm định xuất xưởng.
Ưu điểm của phương pháp đo 3 điểm so với đo 2 điểm thông thường là gì?
Phương pháp 3 điểm tiếp xúc giúp Panme tự căn chỉnh đồng tâm trong lòng lỗ mà không cần thao tác căn chỉnh thủ công. Điều này loại bỏ sai số do lệch tâm, cho kết quả đo có độ lặp lại cao hơn và phù hợp với các lỗ có dung sai chặt chẽ trong sản xuất cơ khí chính xác.
Độ chia của bộ Panme 368-918 là bao nhiêu?
Độ chia đạt 0,0001" cho phạm vi đo ≤ 0,5" và 0,0002" cho phạm vi đo > 0,5". Mỗi Panme trong bộ có dải đo riêng, bao phủ liên tục từ 0,8 đến 2 inch để đảm bảo không bị gián đoạn phạm vi đo.
Vòng chuẩn trong bộ 368-918 dùng để làm gì?
Vòng chuẩn (setting rings) ø1" (mã 177-184) và ø1,6" (mã 177-291) được dùng để cài đặt điểm zero cho từng Panme trước khi đo. Việc hiệu chuẩn bằng vòng chuẩn tại xưởng giúp đảm bảo độ chính xác và truy xuất chuẩn đo lường theo quy trình QC/QA của nhà máy.
Bộ Panme Holtest 368-918 phù hợp cho ngành sản xuất nào?
Bộ 368-918 phù hợp cho các ngành cơ khí chính xác, chế tạo khuôn mẫu, ô tô, hàng không và điện tử. Thiết bị đặc biệt hiệu quả khi kiểm tra đường kính lỗ gia công trên máy CNC, máy tiện và máy mài, nơi yêu cầu dung sai kích thước chặt chẽ và độ lặp lại đo lường cao.
