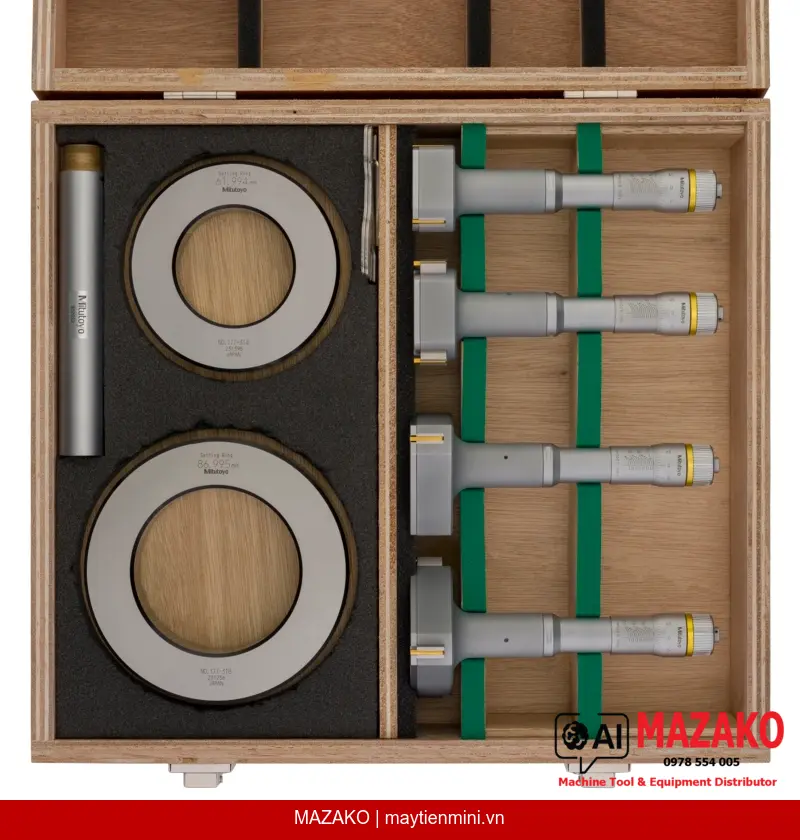

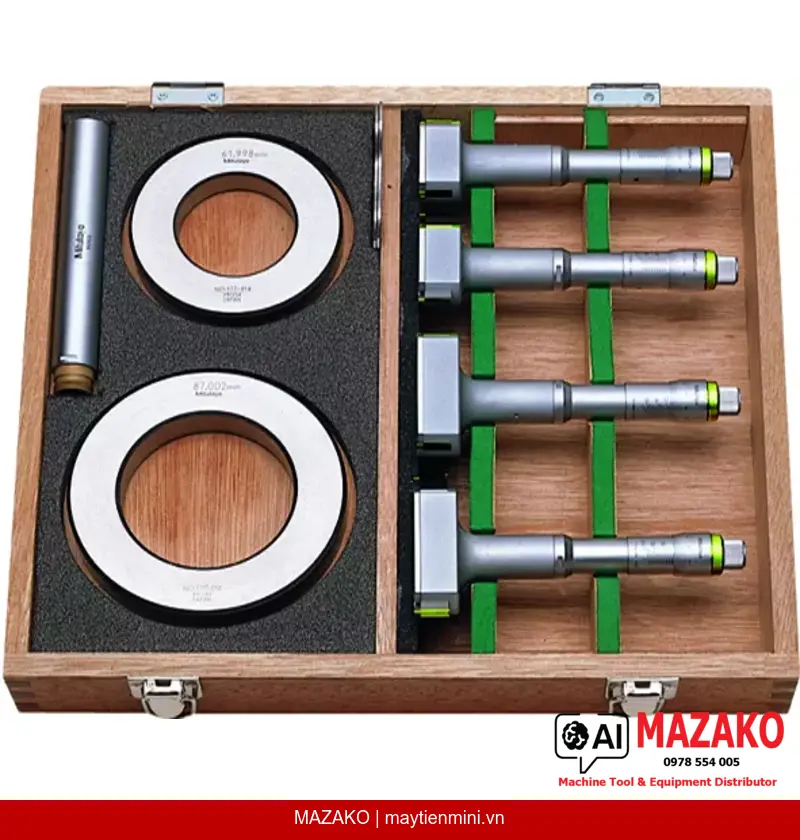

Bộ Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-914 (50-100 mm)
Bộ panme đo trong 3 điểm Mitutoyo 368-914, phạm vi đo 50–100 mm, độ chia 0,005 mm. Bề mặt đo phủ titanium carbide, kèm vòng chuẩn và thanh nối. Phù hợp kiểm tra lỗ chính xác cao trong sản xuất công nghiệp.
Mô tả sản phẩm
Bộ panme đo trong 3 điểm Mitutoyo 368-914 là giải pháp đo lỗ chuyên nghiệp dành cho kỹ sư QC/QA và bộ phận kỹ thuật trong môi trường sản xuất đòi hỏi độ chính xác cao. Bộ sản phẩm bao gồm các mã 368-170, 368-171, 368-172 và 368-173, bao phủ toàn bộ phạm vi đo từ 50 đến 100 mm với độ chia 0,005 mm.
Bề mặt đo phủ Titanium Carbide
Các chốt đo được phủ titanium carbide tungsten, mang lại độ bền vượt trội và khả năng chống va đập tốt trong điều kiện sử dụng công nghiệp liên tục.
Tiếp xúc 3 điểm — Đo tâm tự động
Cơ chế đo 3 điểm giúp tự căn chỉnh tâm lỗ, loại bỏ sai số do lệch trục, cho kết quả đo chính xác và lặp lại cao hơn so với panme đo trong 2 điểm thông thường.
Bộ hoàn chỉnh — Sẵn sàng sử dụng
Đi kèm 2 vòng chuẩn (ø62 mm và ø87 mm), thanh nối, cờ lê, lục giác và chứng chỉ kiểm định. Không cần mua thêm phụ kiện, triển khai ngay tại xưởng.
Hoàn thiện bề mặt satin chrome
Núm xoay và thân thước được xử lý bề mặt satin chrome, chống chói, dễ đọc số liệu trong điều kiện ánh sáng nhà xưởng đa dạng.
Phạm vi đo và dải đo riêng
Bộ 368-914 bao gồm 4 panme đo trong 3 điểm với các dải đo riêng biệt: 50–63 mm, 62–75 mm, 75–88 mm và 87–100 mm. Các dải đo được thiết kế giao thoa nhau để đảm bảo không bỏ sót bất kỳ kích thước nào trong phạm vi tổng thể 50–100 mm.
Ứng dụng trong sản xuất công nghiệp
Thiết bị phù hợp cho kiểm tra lỗ xy-lanh, lỗ bạc, lỗ ổ trục và các chi tiết cơ khí chính xác yêu cầu dung sai chặt. Đặc biệt hiệu quả trong ngành ô tô, khuôn mẫu, gia công cơ khí chính xác và kiểm soát chất lượng đầu vào/đầu ra.
Tiêu chuẩn Mitutoyo — Độ tin cậy được kiểm chứng
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản, sản phẩm tuân thủ tiêu chuẩn JIS và đi kèm chứng chỉ kiểm định. Bộ 368-914 được hiệu chuẩn với vòng chuẩn chính hãng, đảm bảo truy xuất nguồn gốc đo lường đầy đủ.
- Phạm vi đo tổng thể: 50–100 mm, độ chia 0,005 mm
- 4 panme đo trong 3 điểm, mỗi cái kèm dải đo riêng giao thoa
- Bề mặt đo: tungsten carbide phủ titanium — chống mài mòn cao
- Kèm 2 vòng chuẩn ø62 mm (177-314) và ø87 mm (177-318)
- Kèm thanh nối, cờ lê, lục giác, chứng chỉ kiểm định
- Bước vít đầu đo: 0,5 mm — cơ chế truyền động mượt, ổn định
- Trọng lượng toàn bộ bộ: 2.030 g
Nhận báo giá Bộ Panme Đo Trong 3 Điểm Mitutoyo 368-914
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 368-914 |
| Thương hiệu | Mitutoyo |
| Hệ đo | Metric |
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Phương pháp đo | 3 điểm tiếp xúc |
| Phạm vi đo tổng thể | 50–100 mm |
| Dải đo riêng từng panme | 50–63 mm / 62–75 mm / 75–88 mm / 87–100 mm |
| Độ chia (Graduation) | 0,005 mm |
| Bước vít đầu đo (Spindle pitch) | 0,5 mm |
| Bề mặt đo | Titanium coated tungsten carbide (chốt đo); Tungsten carbide (côn định tâm) |
| Đường kính thân thước | Ø 17 mm (đến 12 mm); Ø 23 mm (trên 12 mm) |
| Hoàn thiện bề mặt | Satin chrome (núm xoay và thân thước) |
| Các mã panme trong bộ | 368-170 / 368-171 / 368-172 / 368-173 |
| Vòng chuẩn kèm theo | ø62 mm (177-314), ø87 mm (177-318) |
| Phụ kiện kèm theo | Hộp đựng, cờ lê (2 cái), lục giác, chứng chỉ kiểm định, 2 vòng chuẩn, thanh nối |
| Khối lượng | 2.030 g |
Câu hỏi thường gặp
Bộ Mitutoyo 368-914 bao gồm bao nhiêu panme đo trong và dải đo của từng cái là bao nhiêu?
Bộ 368-914 gồm 4 panme đo trong 3 điểm với mã lần lượt là 368-170, 368-171, 368-172 và 368-173. Dải đo riêng của từng panme là 50–63 mm, 62–75 mm, 75–88 mm và 87–100 mm. Các dải đo được thiết kế giao thoa nhau để đảm bảo không bỏ sót kích thước nào trong phạm vi tổng 50–100 mm.
Tại sao nên dùng panme đo trong 3 điểm thay vì panme đo trong 2 điểm thông thường?
Cơ chế 3 điểm tiếp xúc giúp panme tự căn chỉnh vào tâm lỗ mà không cần thao tác lắc như panme 2 điểm, từ đó loại bỏ sai số do lệch trục. Kết quả đo đạt độ lặp lại cao hơn và thao tác nhanh hơn, đặc biệt có lợi trong kiểm tra hàng loạt trên dây chuyền sản xuất.
Vòng chuẩn đi kèm trong bộ 368-914 được dùng để làm gì?
Hai vòng chuẩn ø62 mm (177-314) và ø87 mm (177-318) được dùng để hiệu chỉnh (setting) panme trước khi đo, đảm bảo số 0 chính xác cho từng dải đo. Việc hiệu chỉnh bằng vòng chuẩn chính hãng Mitutoyo giúp duy trì độ chính xác và đảm bảo truy xuất nguồn gốc đo lường theo tiêu chuẩn ISO.
Bề mặt đo của bộ 368-914 được làm từ vật liệu gì và có ưu điểm gì?
Các chốt đo được phủ titanium carbide tungsten, giúp tăng độ cứng bề mặt và khả năng chống mài mòn so với thép thường. Phần côn định tâm làm từ tungsten carbide nguyên khối. Nhờ đó, thiết bị duy trì độ chính xác lâu dài ngay cả khi sử dụng thường xuyên trong môi trường gia công kim loại.
MAZAKO có cung cấp dịch vụ hiệu chuẩn cho bộ panme Mitutoyo 368-914 không?
MAZAKO hỗ trợ tư vấn dịch vụ hiệu chuẩn thiết bị đo lường Mitutoyo tại Việt Nam. Sản phẩm xuất xưởng đã kèm chứng chỉ kiểm định của nhà sản xuất. Để biết thêm về chu kỳ hiệu chuẩn định kỳ và dịch vụ hậu mãi, quý khách vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật MAZAKO.
