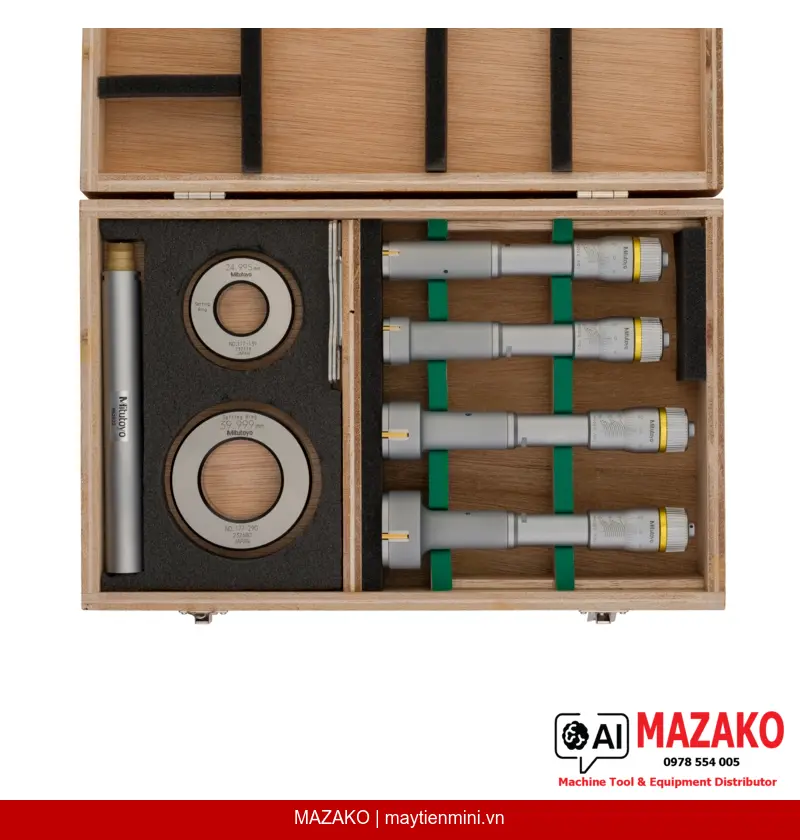

Bộ Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-913 (20–50 mm)
Bộ panme đo trong 3 điểm Mitutoyo 368-913, phạm vi đo 20–50 mm, độ chia 0,005 mm, tự căn chỉnh tâm tự động, bề mặt đo phủ titanium carbide, gồm 4 đầu đo và 2 vòng chuẩn.
Mô tả sản phẩm
Bộ panme đo trong 3 điểm Mitutoyo 368-913 là giải pháp đo lỗ chính xác cao cho phạm vi 20–50 mm, sử dụng cơ chế 3 điểm tiếp xúc giúp tự căn chỉnh tâm tự động, loại bỏ sai số do lệch tâm trong quá trình đo. Bộ sản phẩm bao gồm 4 đầu panme đo trong (368-166, 368-167, 368-168, 368-169), 2 vòng chuẩn và các phụ kiện đi kèm đầy đủ, phù hợp cho môi trường QC/QA nhà máy sản xuất.
Tự căn chỉnh tâm tự động
Cơ chế 3 điểm đo phân bố đều 120° tự động định tâm trong lòng lỗ, đảm bảo kết quả đo ổn định và loại trừ sai số do căn chỉnh thủ công.
Bề mặt đo bền bỉ
Bề mặt đo phủ titanium carbide (tungsten carbide) chịu mài mòn cao, duy trì độ chính xác lâu dài ngay cả trong điều kiện sản xuất liên tục.
Độ chia 0,005 mm
Vạch chia 0,005 mm trên thân thước và núm xoay hoàn thiện satin chrome, cho phép đọc giá trị trực tiếp với độ phân giải đáp ứng yêu cầu dung sai chặt.
Bộ đầy đủ phụ kiện
Đi kèm 2 vòng chuẩn (ø25 mm và ø40 mm), cần nối dài, cờ lê, lục lăng, hộp đựng và giấy chứng nhận kiểm tra — sẵn sàng sử dụng ngay sau khi nhận hàng.
Ứng dụng trong kiểm tra chất lượng
Bộ panme đo trong 3 điểm Mitutoyo 368-913 được ứng dụng rộng rãi trong đo đường kính lỗ gia công, kiểm tra dung sai lắp ghép, kiểm soát kích thước xi lanh, bạc lót và các chi tiết dạng lỗ trong ngành cơ khí chính xác, ô tô và thiết bị công nghiệp.
Phạm vi đo và các đầu đo trong bộ
Bộ 368-913 bao gồm 4 đầu panme đo trong với các dải đo riêng lẻ: 20–25 mm, 25–30 mm, 30–40 mm và 40–50 mm, phủ liên tục toàn bộ phạm vi 20–50 mm mà không có khoảng trống, đảm bảo tính linh hoạt trong kiểm tra đa dạng kích thước lỗ.
Tiêu chuẩn Mitutoyo — Tin cậy cho môi trường công nghiệp
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Bộ panme đo trong 368-913 được kiểm định xuất xưởng kèm giấy chứng nhận, đảm bảo khả năng truy xuất tiêu chuẩn đo lường quốc gia.
- Phạm vi đo liên tục 20–50 mm với 4 đầu đo rời
- Cơ chế tự căn tâm 3 điểm — loại bỏ sai số do lệch tâm
- Bề mặt đo tungsten carbide phủ titanium — độ bền cao
- Độ chia 0,005 mm — đáp ứng dung sai cơ khí chính xác
- Kèm 2 vòng chuẩn ø25 mm và ø40 mm để hiệu chuẩn tại chỗ
- Thân thước và núm xoay hoàn thiện satin chrome chống chói
- Bước ren trục đo 0,5 mm, đường kính thân ø17 mm (≤12 mm) và ø23 mm (>12 mm)
- Khối lượng toàn bộ bộ: 960 g
Tư vấn & Báo giá Bộ Panme Đo Trong Mitutoyo 368-913
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 20–50 mm |
| Độ chia (Graduation) | 0,005 mm |
| Dải đo riêng lẻ | 20–25 mm, 25–30 mm, 30–40 mm, 40–50 mm |
| Hoàn thiện bề mặt | Thân thước và núm xoay satin chrome; ø17 mm (≤12 mm), ø23 mm (>12 mm) |
| Bước ren trục đo | 0,5 mm |
| Bề mặt đo | Tungsten carbide phủ titanium carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Các model trong bộ | 368-166 / 368-167 / 368-168 / 368-169 |
| Vòng chuẩn đi kèm | ø25 mm (177-139), ø40 mm (177-290) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê (2 cái), lục lăng, giấy chứng nhận kiểm tra, vòng chuẩn (2 cái), cần nối dài |
| Khối lượng | 960 g |
Câu hỏi thường gặp
Bộ panme đo trong Mitutoyo 368-913 gồm những gì?
Bộ 368-913 gồm 4 đầu panme đo trong (368-166, 368-167, 368-168, 368-169) với các dải đo 20–25 mm, 25–30 mm, 30–40 mm và 40–50 mm. Kèm theo 2 vòng chuẩn ø25 mm và ø40 mm, cần nối dài, cờ lê, lục lăng, giấy chứng nhận kiểm tra và hộp đựng chuyên dụng.
Cơ chế 3 điểm đo có ưu điểm gì so với panme đo trong 2 điểm thông thường?
Cơ chế 3 điểm tiếp xúc phân bố đều 120° giúp tự động căn chỉnh tâm trong lòng lỗ mà không cần người dùng xoay tìm điểm cực đại như panme 2 điểm. Điều này giảm đáng kể sai số do thao tác, tăng độ lặp lại và rút ngắn thời gian đo trong sản xuất hàng loạt.
Làm thế nào để hiệu chuẩn bộ panme đo trong 368-913?
Bộ 368-913 đi kèm 2 vòng chuẩn (ø25 mm và ø40 mm) để hiệu chuẩn tại chỗ. Người dùng đặt đầu panme vào vòng chuẩn tương ứng, điều chỉnh về điểm 0 theo hướng dẫn của Mitutoyo. Nên hiệu chuẩn định kỳ theo quy trình ISO của nhà máy để duy trì độ chính xác.
Bộ 368-913 có phù hợp đo đường kính xi lanh động cơ không?
Có. Phạm vi đo 20–50 mm và độ chia 0,005 mm của bộ 368-913 phù hợp để kiểm tra đường kính xi lanh nhỏ và trung bình trong ngành ô tô, xe máy. Bề mặt đo tungsten carbide phủ titanium đảm bảo độ bền cao khi tiếp xúc với bề mặt gia công cứng.
MAZAKO có cung cấp dịch vụ hiệu chuẩn và bảo hành cho Mitutoyo 368-913 không?
MAZAKO là nhà phân phối thiết bị đo lường Mitutoyo tại Việt Nam, cung cấp sản phẩm kèm giấy chứng nhận kiểm tra xuất xưởng. Khách hàng có thể liên hệ MAZAKO để được tư vấn về dịch vụ hiệu chuẩn định kỳ và hỗ trợ kỹ thuật sau bán hàng.
