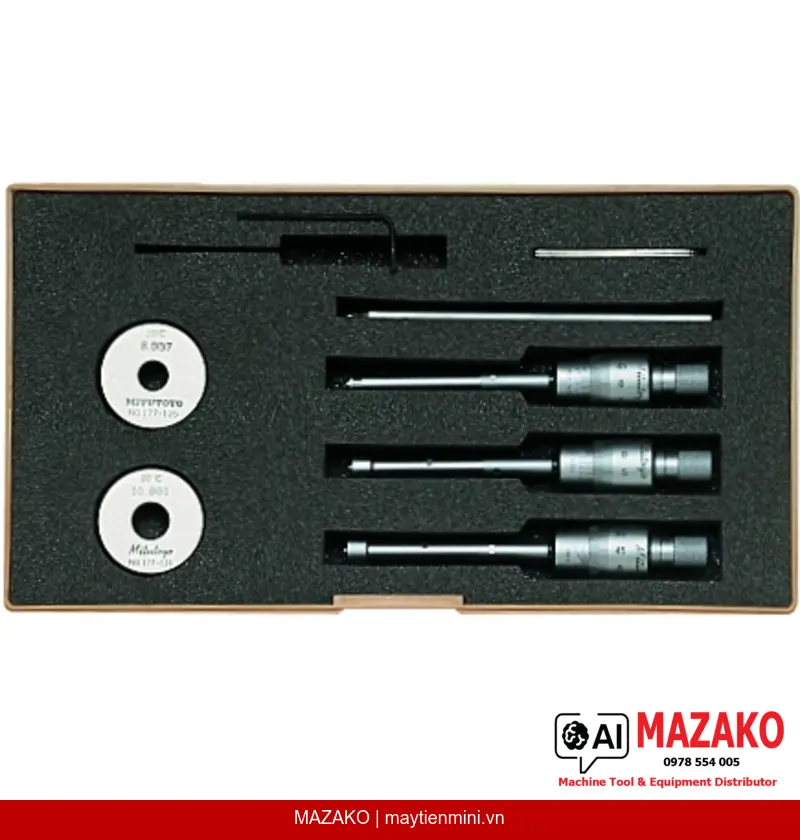

Bộ Panme Đo Trong 3 Điểm Holtest Mitutoyo 368-911 (6–12 mm)
Bộ panme đo trong 3 điểm Mitutoyo 368-911, phạm vi đo 6–12 mm, độ chia 0,001 mm, tự động căn tâm, bề mặt đo phủ titanium carbide, gồm 3 cây và 2 vòng chuẩn.
Mô tả sản phẩm
Bộ panme đo trong 3 điểm Holtest Mitutoyo 368-911 là giải pháp đo lường lỗ chính xác cao trong phạm vi 6–12 mm, sử dụng nguyên lý 3 điểm tiếp xúc giúp tự động căn tâm, loại bỏ sai số lệch tâm thường gặp với panme đo trong truyền thống. Sản phẩm phù hợp cho bộ phận QC/QA và kỹ thuật trong các nhà máy cơ khí chính xác, ô tô, điện tử.
Tự động căn tâm 3 điểm
Cơ chế 3 điểm tiếp xúc phân bố đều tự động định tâm trong lòng lỗ, đảm bảo kết quả đo ổn định và độ lặp lại cao ngay cả khi vị trí cầm tay thay đổi.
Bề mặt đo cứng bền
Đầu đo được phủ titanium carbide (tungsten carbide taper), chống mài mòn vượt trội, duy trì độ chính xác sau thời gian dài sử dụng trong môi trường sản xuất.
Bộ 3 cây phủ đủ dải đo
Gồm 3 panme riêng lẻ: 368-161 (6–8 mm), 368-162 (8–10 mm), 368-163 (10–12 mm), bao phủ liên tục toàn dải 6–12 mm không bị gián đoạn.
Đầy đủ phụ kiện kiểm định
Đi kèm 2 vòng chuẩn (ø8 mm, ø10 mm), cờ lê, lục giác, thanh nối dài và chứng chỉ kiểm tra xuất xưởng — sẵn sàng sử dụng ngay từ hộp.
Ứng dụng trong sản xuất công nghiệp
Bộ panme đo trong 3 điểm Mitutoyo 368-911 được thiết kế cho các ứng dụng đo lỗ có yêu cầu dung sai chặt chẽ như lỗ xi lanh, lỗ bạc lót, lỗ ổ bi và các chi tiết cơ khí chính xác. Nguyên lý 3 điểm tiếp xúc đặc biệt hiệu quả khi đo các lỗ nhỏ nơi panme đo trong 2 điểm khó đạt độ chính xác ổn định.
Cấu hình và phụ kiện đi kèm
Mỗi panme trong bộ có thân thước hoàn thiện satin chrome, núm xoay bước ren 0,5 mm, độ chia 0,001 mm. Đường kính thân ø17 mm cho toàn bộ dải đo trong bộ này (đến 12 mm), thuận tiện thao tác trong không gian hạn chế. Bộ được giao trong hộp đựng chuyên dụng cùng đầy đủ dụng cụ và vòng chuẩn.
Tiêu chuẩn Mitutoyo — Độ tin cậy cho môi trường QC khắt khe
Mitutoyo là thương hiệu đo lường hàng đầu Nhật Bản với hơn 80 năm kinh nghiệm. Dòng Holtest 3 điểm được lựa chọn rộng rãi trong các nhà máy tier-1 toàn cầu nhờ độ lặp lại và độ chính xác vượt trội so với panme đo trong thông thường.
- Phạm vi đo liên tục 6–12 mm với 3 panme riêng biệt (6–8 / 8–10 / 10–12 mm)
- Độ chia 0,001 mm — phù hợp kiểm tra dung sai IT6 trở lên
- Bề mặt đo titanium carbide chống mài mòn cao
- 2 vòng chuẩn ø8 mm và ø10 mm đi kèm — hiệu chuẩn trực tiếp tại xưởng
- Chứng chỉ kiểm tra xuất xưởng kèm theo — đáp ứng yêu cầu truy xuất ISO
- Thanh nối dài đi kèm, mở rộng khả năng đo chiều sâu lỗ
Báo giá Bộ Panme Đo Trong Mitutoyo 368-911
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hệ đo | Metric |
| Kiểu hiển thị | Cơ khí / kim chỉ (Analog) |
| Phạm vi đo | 6–12 mm |
| Độ chia | 0,001 mm |
| Dải đo từng cây | 6–8 mm / 8–10 mm / 10–12 mm |
| Hoàn thiện thân thước | Núm xoay và thân thước satin chrome; đến 12 mm: ø17 mm |
| Bước ren trục đo | 0,5 mm |
| Bề mặt đo | Titanium coated tungsten carbide taper: tungsten carbide |
| Phương pháp đo | 3 điểm tiếp xúc |
| Các model trong bộ | 368-161 / 368-162 / 368-163 |
| Vòng chuẩn đi kèm | ø8 mm (177-125), ø10 mm (177-126) |
| Phụ kiện đi kèm | Hộp đựng, cờ lê (2 cái), lục giác, chứng chỉ kiểm tra, vòng chuẩn (2 cái), thanh nối dài |
| Khối lượng | 180 g |
Câu hỏi thường gặp
Bộ Mitutoyo 368-911 gồm những panme nào và đo được dải nào?
Bộ 368-911 gồm 3 panme đo trong 3 điểm riêng biệt: model 368-161 (6–8 mm), 368-162 (8–10 mm) và 368-163 (10–12 mm). Ba cây này phủ liên tục toàn bộ phạm vi 6–12 mm không bị gián đoạn, phù hợp cho các ứng dụng đo lỗ nhỏ trong sản xuất cơ khí chính xác.
Ưu điểm của nguyên lý đo 3 điểm so với panme đo trong thông thường là gì?
Nguyên lý 3 điểm tiếp xúc tự động căn tâm trong lòng lỗ, loại bỏ sai số lệch tâm thường gặp ở panme đo trong 2 điểm. Nhờ đó, kết quả đo ổn định và độ lặp lại cao hơn, đặc biệt quan trọng khi kiểm tra dung sai chặt trong điều kiện sản xuất hàng loạt.
Vòng chuẩn đi kèm được dùng như thế nào?
Bộ đi kèm 2 vòng chuẩn: ø8 mm (177-125) và ø10 mm (177-126) dùng để hiệu chuẩn (zeroing) từng panme trước khi đo. Việc hiệu chuẩn trực tiếp tại xưởng với vòng chuẩn chính hãng đảm bảo kết quả đo có thể truy xuất theo tiêu chuẩn ISO.
Bề mặt đo titanium carbide có ảnh hưởng gì đến tuổi thọ sản phẩm?
Bề mặt đo được phủ titanium carbide (tungsten carbide) có độ cứng và khả năng chống mài mòn vượt trội so với thép thông thường. Điều này giúp duy trì độ chính xác của đầu đo sau thời gian dài sử dụng liên tục trong môi trường nhà máy, giảm tần suất cần hiệu chuẩn lại.
Thanh nối dài đi kèm trong bộ 368-911 có công dụng gì?
Thanh nối dài (extension rod) cho phép tăng chiều sâu tiếp cận vào lỗ, giúp đo được các lỗ sâu mà thân panme tiêu chuẩn không chạm tới đáy. Đây là phụ kiện hữu ích trong các ứng dụng đo lỗ xi lanh hoặc bạc lót có chiều sâu lớn.
