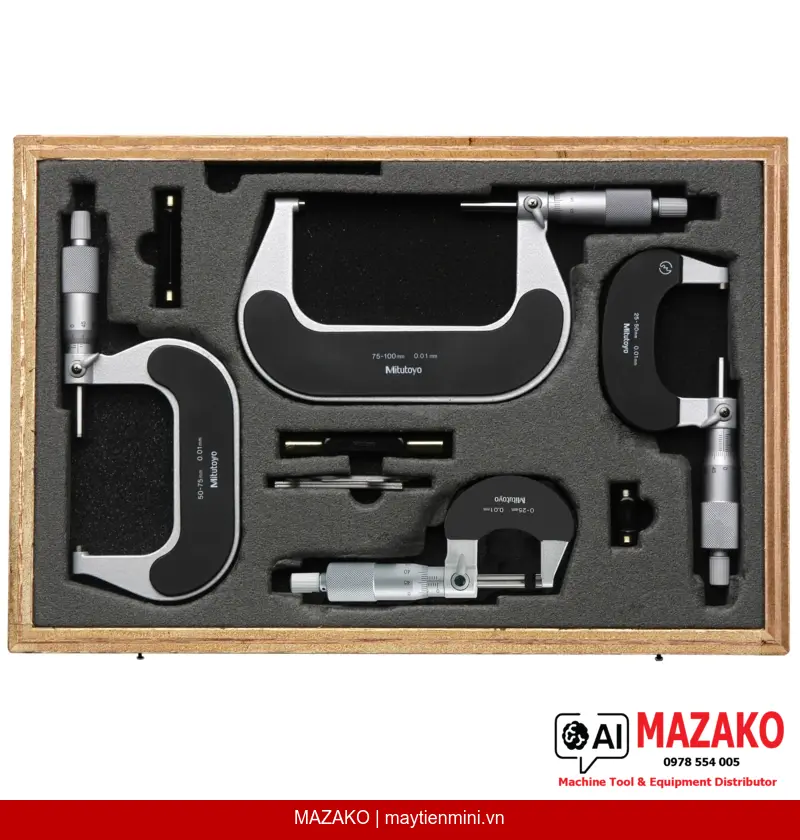

Bộ Panme Đo Ngoài Mitutoyo 102-911-40 (4 cái, 0-100 mm)
Bộ 4 panme đo ngoài Mitutoyo 102-911-40, phạm vi đo 0–100 mm, độ chia 0,01 mm, đầu đo carbide, cơ cấu ratchet stop đảm bảo độ lặp lại cao, phù hợp đo chi tiết khó tiếp cận.
Mô tả sản phẩm
Bộ panme đo ngoài Mitutoyo 102-911-40 gồm 4 chiếc, phủ toàn bộ phạm vi đo từ 0 đến 100 mm với độ chia 0,01 mm. Thiết kế khung khoét phía sau đe cho phép đo các chi tiết khó tiếp cận, trong khi cơ cấu ratchet stop đảm bảo lực đo ổn định và độ lặp lại cao trong môi trường sản xuất công nghiệp.
Khung khoét sau đe
Thiết kế cắt xén phần khung phía sau đe giúp tiếp cận các vị trí hẹp, khó đo mà panme thông thường không thể thực hiện được.
Cơ cấu Ratchet Stop
Ratchet stop đảm bảo lực đo nhất quán giữa các lần đo, loại bỏ sai số do người dùng, nâng cao độ lặp lại trong kiểm tra sản xuất hàng loạt.
Đầu đo Carbide mài tinh
Mặt đo carbide với hoàn thiện micro-lap tăng độ bền mài mòn và duy trì độ phẳng bề mặt tiếp xúc qua thời gian sử dụng dài.
Bộ chuẩn đi kèm
Đi kèm 3 căn mẫu chuẩn (từ 25 mm trở lên) và chứng chỉ kiểm định cho dải 0–50 mm, sẵn sàng sử dụng ngay sau khi nhận hàng.
Ứng dụng trong sản xuất và kiểm tra chất lượng
Bộ panme Mitutoyo 102-911-40 phù hợp cho các bộ phận QC/QA và kỹ thuật tại các nhà máy cơ khí chính xác, gia công kim loại, sản xuất linh kiện ô tô và điện tử. Khả năng đo liên tục từ 0 đến 100 mm chỉ với một bộ dụng cụ giúp tối ưu thời gian kiểm tra và giảm số lượng thiết bị cần quản lý hiệu chuẩn.
Thông tin bộ sản phẩm

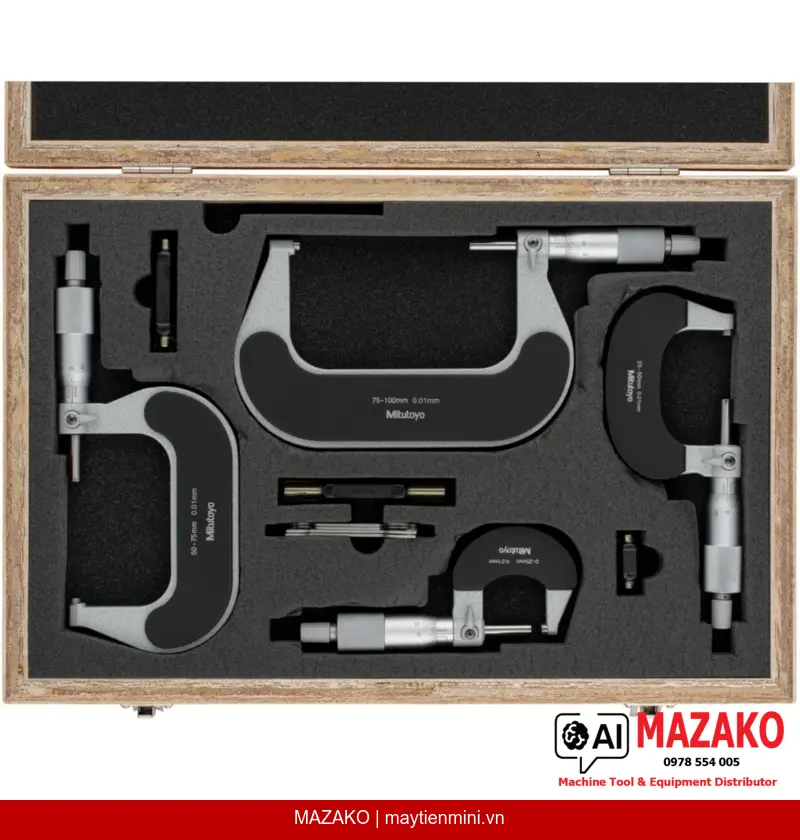

Bộ gồm 4 panme: 102-301 (0–25 mm), 102-302 (25–50 mm), 102-303 (50–75 mm), 102-304 (75–100 mm). Tất cả được đóng gói trong hộp chuyên dụng kèm chìa khóa, căn mẫu chuẩn và chứng chỉ kiểm tra. Trục đo ø6,35 mm với bước ren 0,5 mm, có khóa trục. Núm xoay và thân thước hoàn thiện satin chrome ø18 mm.
Tiêu chuẩn Mitutoyo — Độ tin cậy cho môi trường công nghiệp
Mitutoyo là thương hiệu thiết bị đo lường hàng đầu thế giới. Bộ panme 102-911-40 được sản xuất theo tiêu chuẩn JIS và đi kèm chứng chỉ kiểm tra, đảm bảo truy xuất nguồn gốc hiệu chuẩn theo yêu cầu của các hệ thống quản lý chất lượng ISO.
- Phạm vi đo 0–100 mm, độ chia 0,01 mm
- Đầu đo carbide mài tinh, độ bền cao
- Ratchet stop đảm bảo độ lặp lại đo lường
- Khung khoét sau đe — đo được vị trí khó tiếp cận
- Kèm căn mẫu chuẩn và chứng chỉ kiểm định
- Trục đo có khóa, bước ren 0,5 mm
- Khối lượng toàn bộ: 1200 g
Đặt hàng hoặc yêu cầu báo giá Mitutoyo 102-911-40
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại hiển thị | Cơ khí / kim chỉ (Analog) |
| Hệ đo | Metric |
| Phạm vi đo | 0–100 mm (bộ 4 chiếc) |
| Độ chia | 0,01 mm |
| Cơ cấu đo | Ratchet Stop |
| Mặt đo | Carbide, hoàn thiện micro-lap |
| Trục đo | Có khóa trục, ø6,35 mm, bước ren 0,5 mm |
| Núm xoay và thân thước | Hoàn thiện satin chrome, ø18 mm |
| Nội dung bộ | 102-301, 102-302, 102-303, 102-304, 3 căn mẫu chuẩn |
| Phụ kiện đi kèm | Hộp đựng, chìa khóa, căn mẫu chuẩn (từ 25 mm trở lên), chứng chỉ kiểm tra (dải 0–50 mm) |
| Khối lượng | 1200 g |
Câu hỏi thường gặp
Bộ panme Mitutoyo 102-911-40 gồm những chiếc nào và đo được dải nào?
Bộ gồm 4 panme đo ngoài: 102-301 (0–25 mm), 102-302 (25–50 mm), 102-303 (50–75 mm) và 102-304 (75–100 mm). Kết hợp lại, bộ phủ toàn bộ phạm vi đo từ 0 đến 100 mm với độ chia 0,01 mm, đáp ứng hầu hết nhu cầu kiểm tra kích thước ngoài trong sản xuất cơ khí.
Cơ cấu Ratchet Stop trên panme 102-911-40 có tác dụng gì?
Ratchet stop giới hạn lực đo tác động lên chi tiết, đảm bảo mỗi lần đo đều sử dụng lực tiếp xúc như nhau. Điều này loại bỏ sai số do người dùng siết tay khác nhau, nâng cao độ lặp lại và tính nhất quán trong kiểm tra sản xuất hàng loạt.
Thiết kế khung khoét sau đe có ưu điểm gì trong thực tế đo lường?
Phần khung được cắt xén phía sau đe giúp panme tiếp cận các chi tiết nằm ở vị trí hẹp, sát thành hoặc trong các kết cấu khó tiếp cận mà panme khung kín tiêu chuẩn không thể đặt vào được. Đây là lợi thế rõ rệt khi đo các chi tiết lắp ghép phức tạp.
Bộ sản phẩm có đi kèm căn mẫu chuẩn và chứng chỉ kiểm định không?
Có. Bộ 102-911-40 đi kèm 3 căn mẫu chuẩn dùng để hiệu chỉnh điểm 0 cho các panme từ 25 mm trở lên, hộp đựng và chìa khóa. Ngoài ra, chứng chỉ kiểm tra được cung cấp cho dải đo 0–50 mm, hỗ trợ truy xuất nguồn gốc hiệu chuẩn theo yêu cầu ISO.
Đầu đo carbide micro-lap finish trên bộ panme này có ưu điểm gì so với đầu đo thép thông thường?
Đầu đo carbide có độ cứng vượt trội so với thép, giảm đáng kể tốc độ mài mòn bề mặt tiếp xúc qua thời gian sử dụng. Hoàn thiện micro-lap đảm bảo độ phẳng và độ song song của mặt đo ở mức cao nhất, duy trì độ chính xác đo lường lâu dài trong môi trường sản xuất liên tục.
