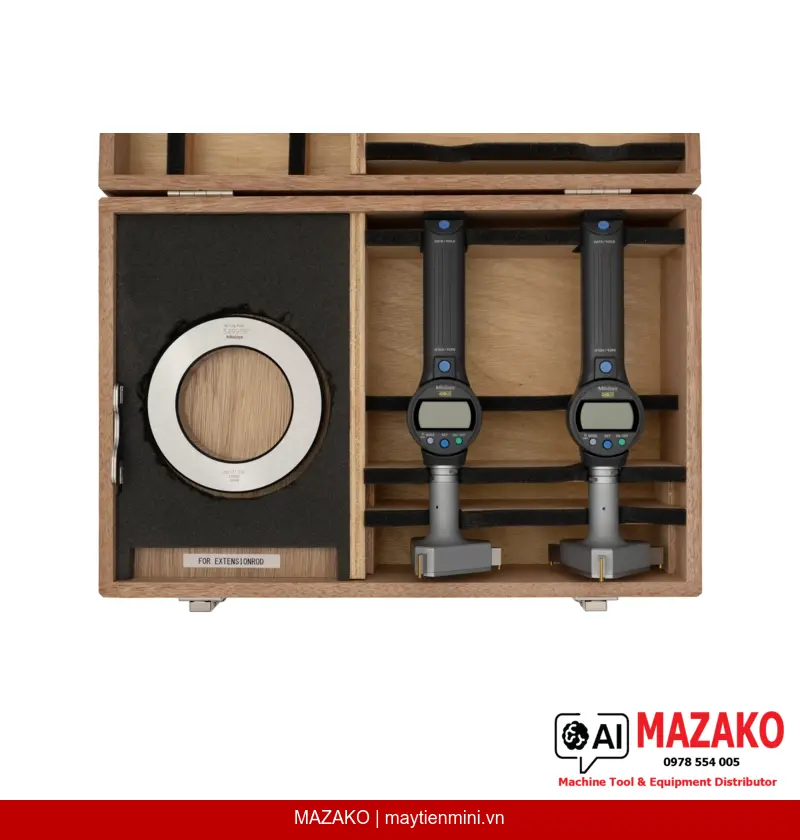

Bộ Đồng Hồ Đo Lỗ Kỹ Thuật Số 3 Điểm Mitutoyo 568-969-10 (3–4\
Bộ đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo 568-969-10, phạm vi đo 3–4 inch, đầu đo phủ Titanium, màn hình LCD xoay 330°, tích hợp chức năng phán định GO/NG.
Mô tả sản phẩm
Bộ đồng hồ đo lỗ kỹ thuật số 3 điểm Mitutoyo 568-969-10 (model SBM-4"DFST) là giải pháp đo trong chính xác dành cho các ứng dụng kiểm tra lỗ trong môi trường sản xuất công nghiệp. Bộ sản phẩm gồm các đầu đo với màn hình LCD riêng biệt, hỗ trợ phạm vi đo 3–4 inch, độ phân giải 0,00005 inch / 0,001 mm, đáp ứng yêu cầu kiểm soát chất lượng khắt khe.
Đầu đo phủ Titanium
Các chốt đo được phủ Titanium cứng hóa và mặt côn làm từ tungsten carbide, mang lại độ bền vượt trội và khả năng chịu va đập cao trong môi trường sản xuất liên tục.
Màn hình LCD xoay 330°
Đơn vị hiển thị xoay được 330° giúp người vận hành đọc kết quả dễ dàng ở mọi góc độ, giảm sai số đọc và tăng tốc độ kiểm tra.
Phán định GO/NG tích hợp
Chức năng phán định dung sai GO/±NG giúp kiểm tra nhanh sự phù hợp của chi tiết với dung sai quy định, tối ưu hiệu quả kiểm soát chất lượng trên dây chuyền.
Xuất dữ liệu & kết nối
Hỗ trợ xuất dữ liệu qua cáp (DATA output), chức năng HOLD, PRESET và khóa chức năng (Function lock), tích hợp tốt vào hệ thống SPC của nhà máy.
Đo trong 3 điểm — Độ chính xác và tốc độ đo vượt trội
Công nghệ đo 3 điểp tiếp xúc (3-point measuring method) của Mitutoyo đảm bảo đầu đo tự căn tâm trong lỗ, loại bỏ sai số do lệch tâm. Bộ 568-969-10 bao gồm hai dải đo riêng biệt: 3–3,5 inch và 3,5–4 inch, cho phép kiểm tra linh hoạt nhiều kích thước lỗ khác nhau chỉ với một bộ thiết bị.
Thiết lập nhanh với vòng chuẩn đi kèm
Bộ sản phẩm được cung cấp kèm vòng chuẩn Ø3,5 inch (mã 177-319), cờ lê 04GAA858 (2 chiếc) và pin SR44, cho phép hiệu chuẩn và sử dụng ngay sau khi mở hộp. Thời lượng pin lên đến 5.000 giờ, giảm thiểu gián đoạn vận hành.
Ứng dụng phù hợp
Bộ đồng hồ đo lỗ Mitutoyo 568-969-10 phù hợp cho bộ phận QC/QA kiểm tra đường kính lỗ chính xác trong gia công cơ khí, sản xuất động cơ, xi lanh thủy lực và các chi tiết có yêu cầu dung sai lỗ nghiêm ngặt.
- Phạm vi đo 3–4 inch, độ phân giải 0,00005" / 0,001 mm
- Phương pháp đo 3 điểm — tự căn tâm, loại bỏ sai số lệch tâm
- Mặt đo phủ Titanium và tungsten carbide — độ bền cao
- Màn hình LCD ký tự 11 mm, xoay 330° — dễ đọc mọi tư thế
- Chức năng GO/±NG, PRESET, HOLD, DATA output đầy đủ
- Pin SR44, thời lượng ~5.000 giờ
- Khối lượng 1.610 g — chắc chắn, bền bỉ
Tư vấn & Báo giá Mitutoyo 568-969-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-4"DFST |
| Hệ đo | Inch / Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 3–4" |
| Độ phân giải | 0,00005" / 0,001 mm |
| Dải đo riêng lẻ | 3–3,5" và 3,5–4" |
| Phương pháp đo | 3 điểm tiếp xúc |
| Mặt đo | Thép cứng phủ Titanium (côn), tungsten carbide |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Nguồn điện | 1 pin SR-44 |
| Thời lượng pin | Khoảng 5.000 giờ |
| Vòng chuẩn đi kèm | Ø3,5" (mã 177-319) |
| Chức năng ABS / INC (INC ZERO) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function lock) | Có |
| DATA output / HOLD | Có |
| 2 x PRESET | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có (qua cáp) |
| Phụ kiện đi kèm | Pin SR44, cờ lê 04GAA858 (2 chiếc), vòng chuẩn (1 chiếc) |
| Khối lượng | 1.610 g |
Câu hỏi thường gặp
Bộ Mitutoyo 568-969-10 đo được phạm vi nào và có bao nhiêu đầu đo?
Bộ 568-969-10 có tổng phạm vi đo 3–4 inch, bao gồm hai đầu đo với dải đo riêng biệt là 3–3,5 inch và 3,5–4 inch. Mỗi đầu đo được trang bị màn hình LCD riêng, cho phép đo linh hoạt nhiều kích thước lỗ khác nhau.
Phương pháp đo 3 điểm có ưu điểm gì so với đo 2 điểm thông thường?
Phương pháp đo 3 điểm tiếp xúc giúp đầu đo tự căn tâm hoàn toàn trong lỗ, loại bỏ sai số do lệch tâm hoặc đặt nghiêng dụng cụ. Kết quả đo ổn định và lặp lại cao hơn so với đồng hồ đo lỗ 2 điểm truyền thống, đặc biệt phù hợp với các lỗ có dung sai nghiêm ngặt.
Chức năng GO/NG trên 568-969-10 hoạt động như thế nào?
Người dùng nhập giá trị dung sai trên và dung sai dưới vào thiết bị thông qua chức năng PRESET. Khi đo, thiết bị tự động so sánh kết quả với ngưỡng đã cài và hiển thị phán định GO (đạt) hoặc ±NG (không đạt) trực tiếp trên màn hình LCD, giúp tăng tốc kiểm tra hàng loạt trên dây chuyền sản xuất.
Thiết bị có hỗ trợ kết nối với phần mềm SPC hoặc máy tính không?
Có, bộ 568-969-10 tích hợp cổng xuất dữ liệu (DATA output) kết nối qua cáp, tương thích với hệ thống thu thập dữ liệu SPC của Mitutoyo và các phần mềm thống kê chất lượng phổ biến. Đây là tính năng quan trọng cho các nhà máy áp dụng kiểm soát chất lượng theo quy trình số hóa.
Cần hiệu chuẩn thiết bị bằng cách nào và vòng chuẩn đi kèm có đủ không?
Bộ sản phẩm được cung cấp kèm vòng chuẩn Ø3,5 inch (mã 177-319) và cờ lê 04GAA858, cho phép thiết lập điểm zero ngay sau khi mở hộp. Để hiệu chuẩn đầy đủ cả hai dải đo, nên sử dụng thêm vòng chuẩn phù hợp với từng dải hoặc liên hệ phòng hiệu chuẩn được công nhận định kỳ theo yêu cầu của hệ thống quản lý chất lượng.
