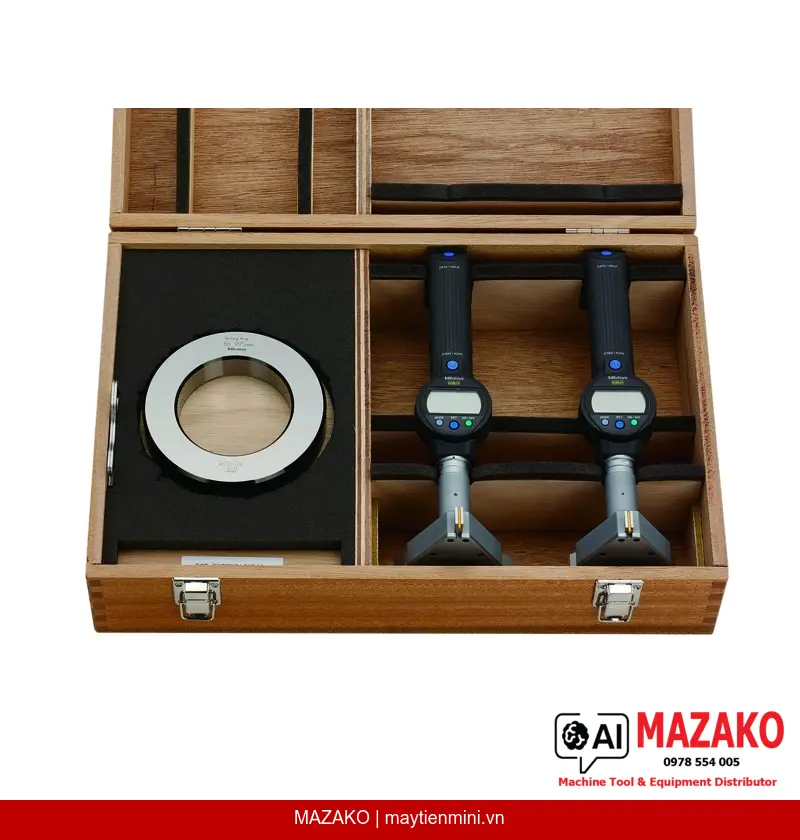

Bộ Đồng Hồ Đo Lỗ 3 Điểm Kỹ Thuật Số Mitutoyo SBM-100DFST 568-959-10 (75–100 mm)
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-959-10, phạm vi đo 75–100 mm, độ phân giải 0,001 mm, chân đo phủ Titanium, màn hình LCD xoay 330°, tích hợp phán định GO/NG.
Mô tả sản phẩm
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo model SBM-100DFST, mã 568-959-10, là giải pháp đo đường kính lỗ chính xác cao dành cho môi trường sản xuất công nghiệp. Với phạm vi đo 75–100 mm, độ phân giải 0,001 mm và màn hình LCD xoay 330°, thiết bị cho phép đọc kết quả nhanh chóng ở bất kỳ góc độ nào, phù hợp cho bộ phận QC/QA và kỹ thuật nhà máy.
Đo 3 điểm tiếp xúc
Phương pháp đo 3 điểm tiếp xúc đồng đều giúp xác định chính xác đường kính lỗ, loại bỏ sai số do lệch tâm khi đo so với phương pháp 2 điểm thông thường.
Chân đo phủ Titanium
Chân đo bằng thép cứng phủ Titanium kết hợp đầu tiếp xúc Tungsten carbide mang lại độ bền vượt trội và khả năng chịu va đập tốt trong điều kiện sử dụng liên tục.
Màn hình LCD xoay 330°
Màn hình LCD có chiều cao ký tự 11 mm, xoay được 330° giúp người vận hành đọc kết quả dễ dàng ở mọi tư thế và góc độ tiếp cận chi tiết.
Phán định GO/NG tích hợp
Chức năng phán định dung sai GO/±NG tích hợp trực tiếp trên thiết bị giúp rút ngắn thời gian kiểm tra và giảm thiểu sai sót trong quá trình kiểm soát chất lượng.
Ứng dụng trong sản xuất công nghiệp
Bộ đồng hồ đo lỗ 3 điểm 568-959-10 được thiết kế để kiểm tra đường kính lỗ gia công chính xác trong các ngành cơ khí chính xác, ô tô, hàng không và chế tạo khuôn. Thiết bị đặc biệt phù hợp với yêu cầu đo lặp lại nhanh trong dây chuyền sản xuất nhờ tính năng mở nhanh (Snap Open) và hiển thị kết quả tức thì.
Hệ thống ABS — Không cần ZERO lại sau mỗi lần bật
Công nghệ ABS (Absolute) của Mitutoyo cho phép thiết bị ghi nhớ vị trí đo ngay cả khi tắt nguồn, giúp người dùng không phải thực hiện lại thao tác căn ZERO sau mỗi lần bật máy — tiết kiệm thời gian đáng kể trong môi trường sản xuất liên tục.
Xuất dữ liệu và kết nối hệ thống SPC
Cổng xuất dữ liệu tích hợp (DATA output) cho phép kết nối với phần mềm SPC hoặc thiết bị lưu trữ thông qua cáp, hỗ trợ xây dựng hệ thống kiểm soát chất lượng số hóa trong nhà máy.
- Phạm vi đo 75–100 mm, chia thành 2 dải: 75–88 mm và 87–100 mm
- Độ phân giải 0,001 mm, hiển thị LCD rõ nét
- Chân đo phủ Titanium, đầu tiếp xúc Tungsten carbide
- Màn hình xoay 330° thuận tiện đọc số ở mọi góc độ
- Chức năng ABS/INC, HOLD, PRESET, Function Lock, GO/±NG
- Tuổi thọ pin khoảng 5.000 giờ (pin SR-44)
- Kèm vòng chuẩn Ø87 mm, cờ lê và pin trong hộp đựng
Tư vấn và báo giá Mitutoyo 568-959-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-100DFST |
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo (tổng) | 75–100 mm |
| Độ phân giải | 0,001 mm |
| Dải đo từng đầu | 75–88 mm / 87–100 mm |
| Phương pháp đo | 3 điểm tiếp xúc |
| Mặt đo | Thép cứng phủ Titanium; đầu tiếp xúc Tungsten carbide |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Nguồn điện | Pin SR-44 × 1 |
| Tuổi thọ pin | Khoảng 5.000 giờ |
| ABS / INC (INC ZERO) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function Lock) | Có |
| DATA output / HOLD | Có |
| 2 × PRESET | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có (qua cáp) |
| Vòng chuẩn đi kèm | Ø87 mm (177-318) |
| Phụ kiện đi kèm | Pin SR-44, cờ lê 04GAA858 (2 cái), vòng chuẩn (1 cái) |
| Khối lượng | 1.610 g |
Câu hỏi thường gặp
Bộ đồng hồ đo lỗ Mitutoyo 568-959-10 phù hợp để đo chi tiết nào?
Thiết bị phù hợp để đo đường kính lỗ gia công chính xác trong phạm vi 75–100 mm, ứng dụng trong cơ khí chính xác, ô tô, hàng không và chế tạo khuôn. Phương pháp đo 3 điểm tiếp xúc đảm bảo độ chính xác cao hơn so với đo 2 điểm thông thường.
Sự khác biệt giữa chế độ ABS và INC trên thiết bị này là gì?
Chế độ ABS (Absolute) ghi nhớ vị trí gốc ngay cả khi tắt nguồn, không cần căn ZERO lại khi bật máy. Chế độ INC (Incremental) cho phép đặt ZERO tại bất kỳ điểm nào để đo hiệu số, linh hoạt trong các ứng dụng so sánh chi tiết.
Vòng chuẩn đi kèm có đủ để hiệu chuẩn toàn bộ phạm vi đo không?
Bộ sản phẩm kèm theo vòng chuẩn Ø87 mm (mã 177-318), phù hợp để hiệu chuẩn tại điểm giao giữa hai dải đo 75–88 mm và 87–100 mm. Nếu cần hiệu chuẩn tại các kích thước khác, có thể mua thêm vòng chuẩn Mitutoyo riêng.
Chức năng xuất dữ liệu của thiết bị hỗ trợ kết nối với phần mềm nào?
Thiết bị có cổng xuất dữ liệu tương thích với hệ thống thu thập dữ liệu Mitutoyo (Digimatic) thông qua cáp kết nối. Dữ liệu có thể truyền tới phần mềm SPC như MeasurLink hoặc các phần mềm bên thứ ba hỗ trợ giao thức Digimatic. Liên hệ MAZAKO để được tư vấn cụ thể về cáp và phần mềm phù hợp.
Chân đo phủ Titanium có ưu điểm gì so với chân đo thép thường?
Lớp phủ Titanium giúp tăng độ cứng bề mặt, chống mài mòn và chịu va đập tốt hơn so với thép không phủ, kéo dài tuổi thọ của chân đo trong điều kiện sử dụng liên tục. Đầu tiếp xúc bằng Tungsten carbide bổ sung thêm khả năng chống mài mòn tại điểm tiếp xúc trực tiếp với chi tiết đo.
