Bộ Đồng Hồ Đo Lỗ 3 Điểm Kỹ Thuật Số Mitutoyo 568-957-10 (25–50 mm)
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-957-10, phạm vi đo 25–50 mm, độ phân giải 0,001 mm, chốt đo phủ Titanium, màn hình LCD xoay 330°, tích hợp phán định GO/NG.
Mô tả sản phẩm
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số Mitutoyo 568-957-10 (model SBM-50DFST) là giải pháp đo đường kính lỗ chính xác cao cho môi trường sản xuất công nghiệp. Với phạm vi đo 25–50 mm và độ phân giải 0,001 mm, bộ sản phẩm đáp ứng yêu cầu kiểm tra chất lượng khắt khe trong các ngành cơ khí chính xác, ô tô và điện tử.
Đo 3 điểm tự căn chỉnh
Phương pháp đo 3 điểm tiếp xúc đảm bảo căn tâm tự động, cho kết quả đo đường kính lỗ nhất quán và loại bỏ sai số do lệch tâm so với phương pháp đo 2 điểm truyền thống.
Chốt đo phủ Titanium
Bề mặt đo được phủ Titanium kết hợp thép cứng côn và hợp kim cứng Tungsten Carbide, mang lại độ bền vượt trội và khả năng chịu va đập cao trong điều kiện sử dụng liên tục.
Màn hình LCD xoay 330°
Đầu hiển thị LCD xoay được 330° giúp kỹ thuật viên đọc kết quả dễ dàng ở mọi góc độ tiếp cận, giảm thiểu sai số đọc số và tăng tốc độ kiểm tra hàng loạt.
Phán định GO/NG tích hợp
Chức năng phán định dung sai GO/±NG tích hợp sẵn cho phép phân loại sản phẩm đạt/không đạt ngay tại chỗ, kết hợp xuất dữ liệu qua cổng DATA để tích hợp hệ thống SPC.
Thông tin chi tiết về Bộ Đồng Hồ Đo Lỗ Mitutoyo 568-957-10

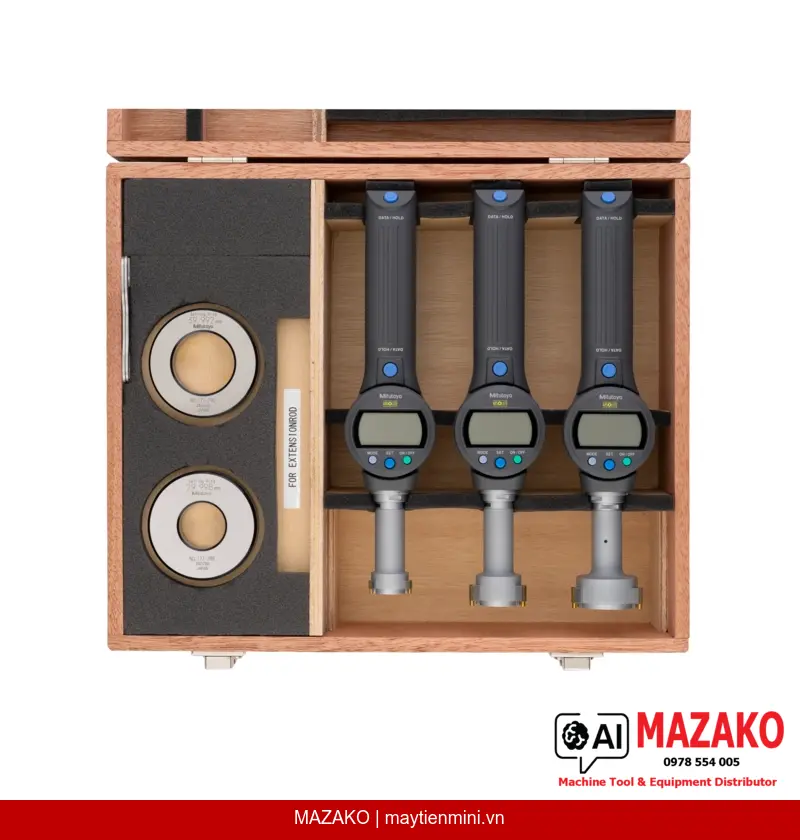

Bộ sản phẩm bao gồm 3 đầu đo với phạm vi riêng 25–30 mm, 30–40 mm và 40–50 mm, mỗi đầu đo đi kèm một đơn vị hiển thị độc lập. Vòng chuẩn Ø30 mm (177-288) và Ø40 mm (177-290) được cung cấp sẵn trong bộ, đảm bảo hiệu chuẩn nhanh chóng tại xưởng mà không cần thiết bị ngoại vi bổ sung.
Ứng dụng trong kiểm tra chất lượng sản xuất
Bộ đồng hồ đo lỗ 3 điểm kỹ thuật số này phù hợp cho các bộ phận QC/QA cần kiểm tra đường kính lỗ gia công CNC, lỗ ổ trục, xy lanh và các chi tiết dạng trụ trong sản xuất hàng loạt. Chức năng ABS/INC ZERO, HOLD, PRESET và FUNCTION LOCK hỗ trợ thao tác nhanh, giảm thiểu sai sót vận hành.
Tuổi thọ pin lên đến 5.000 giờ
Sử dụng pin SR-44 với thời lượng khoảng 5.000 giờ, bộ thiết bị duy trì hoạt động liên tục trong môi trường sản xuất mà không cần thay pin thường xuyên, tiết kiệm chi phí vận hành và tránh gián đoạn dây chuyền.
- Phạm vi đo tổng 25–50 mm, chia 3 đầu đo chuyên biệt
- Độ phân giải 0,001 mm — đáp ứng yêu cầu dung sai chính xác cao
- Màn hình LCD xoay 330°, chiều cao ký tự 11 mm dễ đọc
- Chốt đo Titanium + Tungsten Carbide cho tuổi thọ cao
- Xuất dữ liệu DATA để kết nối hệ thống thống kê SPC
- Đi kèm 2 vòng chuẩn, cờ lê và pin SR-44 trong hộp đựng chuyên dụng
Nhận báo giá Bộ Đồng Hồ Đo Lỗ Mitutoyo 568-957-10
Liên hệ MAZAKO để được tư vấn và báo giá chính xác nhất.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SBM-50DFST |
| Hệ đo | Metric |
| Loại hiển thị | Kỹ thuật số (Digital) |
| Phạm vi đo | 25–50 mm |
| Độ phân giải | 0,001 mm |
| Phạm vi đo từng đầu | 25–30 mm; 30–40 mm; 40–50 mm |
| Phương pháp đo | 3 điểm tiếp xúc |
| Bề mặt đo | Thép cứng phủ Titanium (côn); Tungsten Carbide |
| Màn hình | LCD, chiều cao ký tự 11 mm |
| Nguồn điện | 1 pin SR-44 |
| Tuổi thọ pin | Khoảng 5.000 giờ |
| Vòng chuẩn đi kèm | Ø30 mm (177-288); Ø40 mm (177-290) |
| ABS / INC (INC ZERO) | Có |
| ON/OFF | Có |
| Khóa chức năng (Function Lock) | Có |
| DATA (xuất qua cáp) / HOLD | Có |
| 2 x PRESET | Có |
| Phán định GO/±NG | Có |
| Xuất dữ liệu | Có |
| Khối lượng | 1.750 g |
| Phụ kiện đi kèm | Hộp đựng, pin SR-44, cờ lê 04GAA858 (2 cái), vòng chuẩn (2 cái) |
Câu hỏi thường gặp
Bộ Mitutoyo 568-957-10 gồm bao nhiêu đầu đo và phạm vi đo của từng đầu là bao nhiêu?
Bộ sản phẩm gồm 3 đầu đo riêng biệt với phạm vi 25–30 mm, 30–40 mm và 40–50 mm, bao phủ tổng phạm vi đo 25–50 mm. Mỗi đầu đo đi kèm một đơn vị hiển thị LCD độc lập, giúp sử dụng linh hoạt cho nhiều kích thước lỗ khác nhau mà không cần thay thế thiết bị.
Ưu điểm của phương pháp đo 3 điểm so với đồng hồ đo lỗ 2 điểm thông thường là gì?
Phương pháp 3 điểm tiếp xúc tự động căn tâm với tâm lỗ, loại bỏ sai số do lệch tâm vốn thường gặp ở đồng hồ đo lỗ 2 điểm. Kết quả đo nhất quán hơn, đặc biệt khi đo lỗ nhỏ hoặc đo trong dây chuyền sản xuất hàng loạt đòi hỏi tốc độ và độ lặp lại cao.
Chức năng GO/NG trên thiết bị 568-957-10 hoạt động như thế nào?
Người dùng cài đặt giới hạn dung sai trên và dưới thông qua chức năng PRESET. Thiết bị sẽ tự động phán định kết quả đo là GO (đạt), +NG (vượt trên) hoặc -NG (dưới giới hạn) và hiển thị trên màn hình LCD. Kết quả phán định cũng có thể xuất ra ngoài qua cổng DATA để tích hợp hệ thống kiểm soát chất lượng SPC.
Thiết bị có cần hiệu chuẩn trước khi sử dụng không và vòng chuẩn đi kèm có đủ không?
Có, cần hiệu chuẩn (zero setting) trước mỗi ca đo bằng vòng chuẩn. Bộ sản phẩm đã bao gồm 2 vòng chuẩn Ø30 mm (177-288) và Ø40 mm (177-290) phù hợp với 2 trong 3 đầu đo. Quy trình hiệu chuẩn nhanh chóng với cờ lê chuyên dụng đi kèm, không cần thêm thiết bị ngoại vi tại xưởng.
Làm thế nào để kết nối thiết bị 568-957-10 với hệ thống thu thập dữ liệu SPC?
Thiết bị hỗ trợ xuất dữ liệu qua cổng DATA (kết nối bằng cáp). Khi nhấn nút DATA, giá trị đo hiện tại được truyền đến máy tính hoặc bộ thu thập dữ liệu tương thích. Liên hệ MAZAKO để được tư vấn về cáp kết nối và phần mềm SPC phù hợp với hệ thống hiện có của nhà máy.
